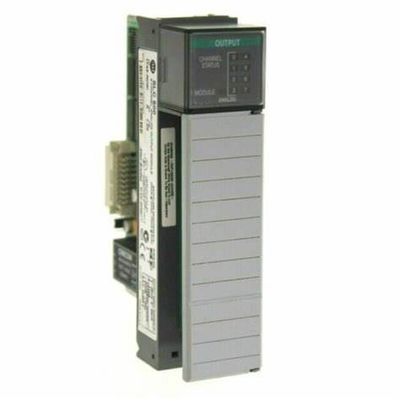

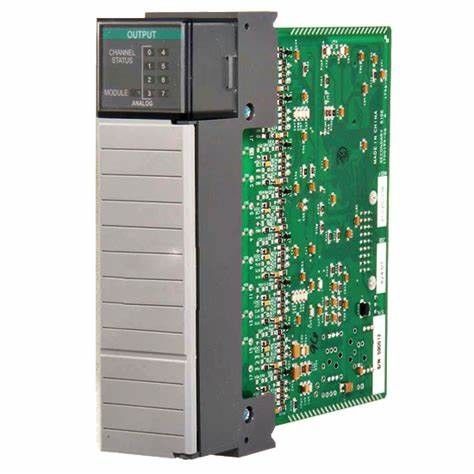

1746-NO8I AB SLC 500 Modulo di uscita analogico da 0 a 60 gradi Celsius

1746-NO8I AB SLC 500 Modulo di uscita analogico da 0 a 60 gradi Celsius

Specifiche tecniche per il 1746-NO8I
Produttore Rockwell Automation
Marchio AB
Numero di parte/catalogo n. 1746-NO8I
Serie SLC 500
Tipo di modulo Modulo di uscita analogica
Corrente di fondo (5 volt) 120 milliamperi
Prodotti Quattro (4)
Corrente di fondo (24 volt) 250 milliamperi
Distanza di corrente di uscita da 4 a 20 mA; da 0 a 20 mA; da 0 a 21 mA; da 0 a 21,5 mA
Formato dei dati Unità ingegneristiche su scala; Scala per PID; Conteggi proporzionali; formato 1746-NO4; Scala definita dall'utente
Codifica di uscita di tensione da -32,768 a +32,764
Corrente di fondo (5 volt) 120 mA; (24 volt DC) 250 mA
Tempo di aggiornamento classe 1: 5 ms; classe 3: 10 ms
Risoluzione 16 bit
Risposta passo 1 ms (0-95% della scala completa)
Risposta passo 1 ms (0-95% della scala completa)
Dissipazione termica 6,6 Watt
Temperatura di funzionamento ambiente da 0 a 60 gradi Celsius
UPC 10781180054560
Taglia del filo Due fili da 14 a 24 AWG per terminale

Altri prodotti superiori

Configurazione della rete EtherNet/IP
Moduli di comunicazione EtherNet/IP
1756-ENBT, 1756-EN2F, 1756-EN2T, 1756-EN2TP, 1756-EN2TPK, 1756-EN2TPXT, 1756-EN2TR, 1756-EN2TRXT,
Il presente regolamento entra in vigore il giorno successivo alla pubblicazione nella Gazzetta ufficiale dell'Unione europea.
Controller CompactLogix 5370
Adattatori EtherNet/IP
1734-AENT, 1734-AENTR, 1769-AENTR, 1794-AENT, 20-COMM-E, 22-COMM-E, 20-750-ENETR
Interruttori incorporati
1783-ETAP, 1783-ETAP1F, 1783-ETAP2

Il cavo AB 1746-C7 è un cavo di alimentazione a nastro che collega i controller e il telaio.Quando si utilizza il cavo 1746-C7 per collegare i controller SLC 500Quando si utilizza il cavo per collegare le sorgenti di alimentazione AB 1746-P4, la distanza massima tra le sorgenti è di 2,5 pollici.Il cavo 1746-C7 misura 6 pollici di lunghezzaEsso deve essere utilizzato solo per collegare il telaio e i controller fianco a fianco, non in una formazione impilata con un telaio o un controller sopra l'altro.

Il cavo 1746-C7 è il più adatto per collegare i telai AB 1746-A4, 1746-A7, 1746-10 e 1746-A13.il cavo 1746-C7 può collegare tra loro 2 telai 1746-A4, può collegare il telaio 1 1746-A4 a qualsiasi altro telaio elencato).

Domande frequenti per 1756-PB75
Qual è la differenza tra il 1756-PA75 e il 1756-PB75?

Il 1756-PA75 funziona quando viene alimentato con 85-264VAC mentre il 1756-PB75 è alimentato da una tensione di alimentazione esterna 18-32VDC.

Posso usare questa fonte di alimentazione come fonte di tensione dei componenti del pannello?

No, questo alimentatore e' destinato solo al telaio ControlLogix.

Quali sono i telai ControlLogix compatibili per l'uso con il 1756-PB75?

I telai compatibili sono 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17.
