FANUC GE IC3600AFGA1 Corrente di controllo inferiore a 400 pA

A proposito di GE Fanuc IC3600AFGA1

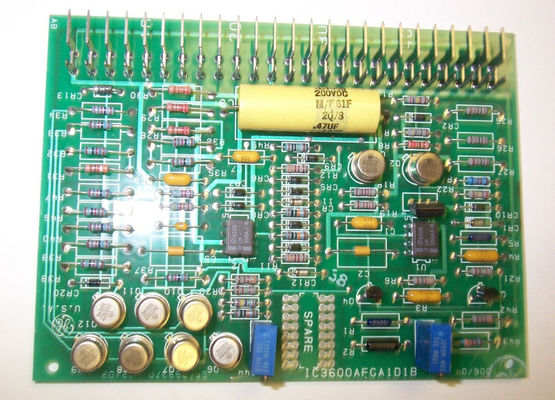

L'IC3600AFGA1 è un PCB FANUC GE prodotto per i sistemi Mark I o Mark II.Possono gestire turbine pesanti da 4000 CV a 400 MW (cicli combinati) L'affidabilità di questi sistemi è ottenuta grazie alla ridondanza di funzioni di controllo chiave, come il controllo della temperatura e della velocità.Servo ad alta risoluzione e calcolo elettronico raggiungono elevate prestazioni, precisione e tempi di risposta rapidi.

L'IC3600AFGA1 ha segni di trivellazione in due angoli. È numerato da decine (da dieci a cinquanta) su un bordo. Questi numeri si trovano sotto venticinque perni metallici rettangolari collegati alla superficie della tavola..Questi perni sono rivolti verso l'esterno verso il bordo della tavola.La maggior parte dei componenti, ma non tutti, sono contrassegnati.

L'IC3600AFGA1 ha dodici transistor posizionati sulla sua superficie,compresi diversi transistor di potenza di silicio epitaxial-planare a doppia diffusione, progettati per applicazioni di piccola segnalezza a media potenza. L'IC3600AFGA1 ha due circuiti. Entrambi i circuiti sono amplificatori operativi con una corrente di bias di ingresso massima di 3,0 nA sopra la temperatura e una corrente di offset inferiore a 400 pA sopra la temperatura.
Su IC3600AFGA1 sono posizionati due potenziometri di trim.47μF +/-10% 200VDC M/e 61F 2Q78 e diversi condensatori ceramici più piccoliLe resistenze sono principalmente resistenze a pellicola di carbonio e metallo fisse.
