Carta di indicazione luminosa GE FANUC contrassegnata IC3600LINA1 per la serie Mark I / Mark II

A proposito di GE Fanuc IC3600LINA1

La scheda di indicazione della luce marcata IC3600LINA1 è un componente GE FANUC per la serie Mark I/Mark II. Queste due serie sono state costruite con quattro parti di base,includendo un sistema di controllo dotato di un sistema di sicurezza ridondante che ha permesso a diversi tipi di controllo di supportarsi a vicenda (il controllo della temperatura supporta il controllo della velocità e viceversa),) un sistema di protezione dotato di doppia e tripla sicurezza per consentire al sistema di continuare a funzionare quando gli allarmi annunciano problemi,un sistema sequenziale con logica per automatizzare procedure di base come l'avvio e l'arresto, e un alimentatore indipendente dal resto del sistema.

L'IC3600LINA1 è contrassegnato da diversi codici, tra cui 006/06, 002/05, 68A989076 e ¥REH.Il tabellone è numerato su entrambi i lati di 26 perni metallicisul lato del bordo dei perni, è numerato 1/5/15/25/35/45/51. sul lato della scheda, è numerato da 1 a 16. questi numeri sembrano corrispondere ai componenti interni della scheda,che sono altrimenti indicati solo da un'etichetta nella parte superiore di ogni riga.

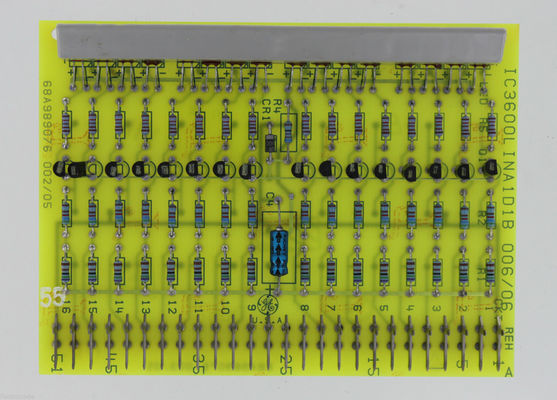

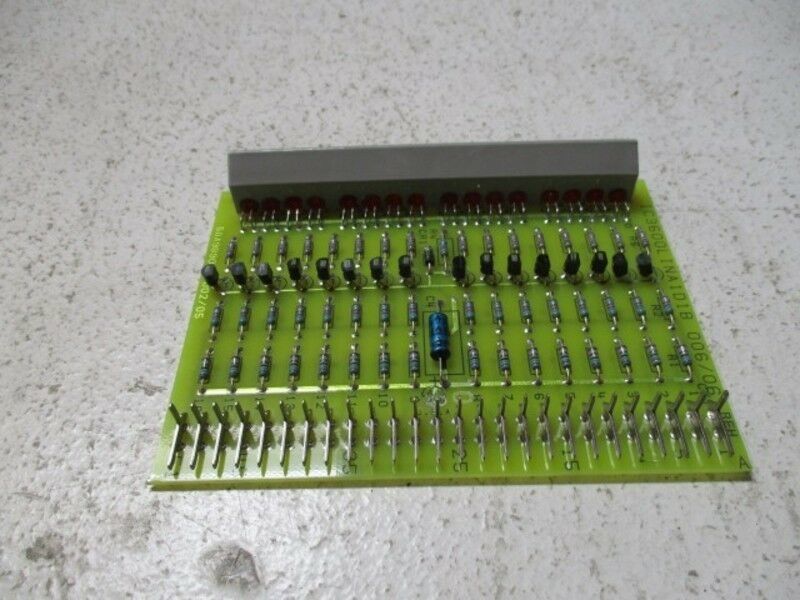

L'IC3600LINA1 ha sedici diodi di emissione luminosa posizionati lungo un bordo. Questi sono protetti da un alloggiamento grigio.La scheda ha un diodo e un condensatore elettrolitico di alluminio contrassegnato C4R1 e R2 sono costituiti da sedici resistori a pellicola metallica.R5 include sedici resistori di un altro materiale. Q1 comprende sedici transistor.
