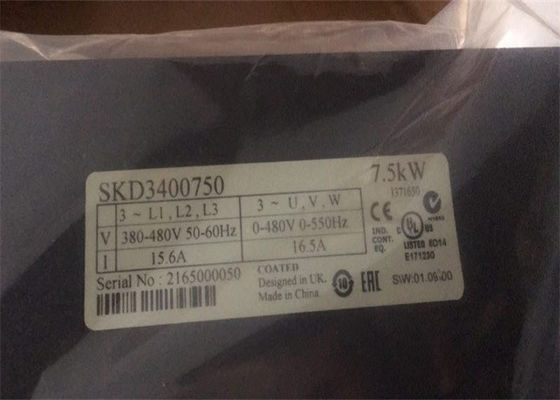

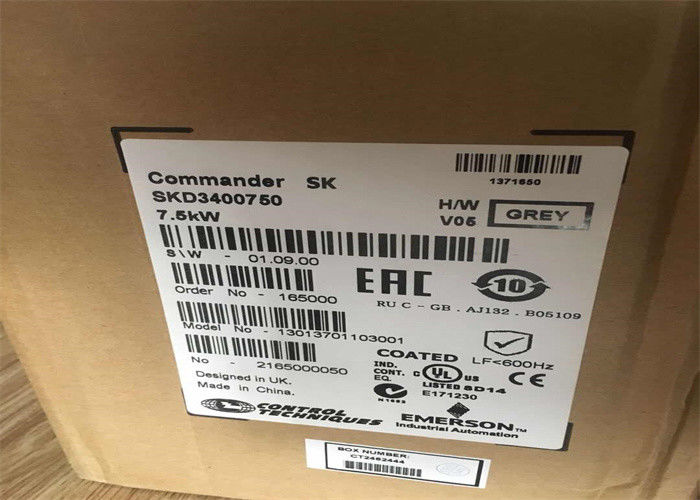

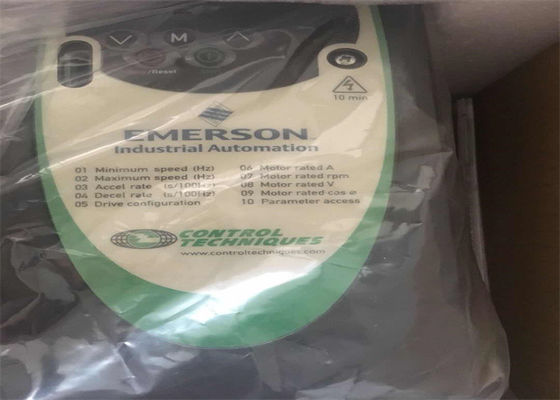

Nidec Control Techniques Invertitore CA SKD3400750 Emerson Commander SK 3ph Drive 7,5 kW 380V

Descrizione

Tecniche di controllo Invertitore CA della serie SK Commander per motore a 3 Ph 400V da 7,5 kW (10 CV) con controllo VxF o Vector senza sensori a 16,5 A.Converte l'ingresso a frequenza fissa di tre fasi 400V in 400V a frequenza variabile di tre fasi per un motore di induzione AC standard.

A partire da ottobre 2017 la serie CT Commander SK non è più disponibile.Cfr. prodotti collegati di seguito per M200 di nominale equivalente e piastra di montaggio dell'adattatore.

Dimensione D: 115mm Larghezza x 198mm Profondità x 335mm Altezza.
Peso: 4,7 kg.

Sovraccarico: 150% x 60 secondi
Intervallo di controllo della velocità: 0-1500 Hz
Freno: resistore esterno minimo 53 Ohm, massimo 12,6 kW (non fornito) - utilizzare il pulsante "Quale resistore" presente in questa pagina.

1 ingresso analogo, 1 ingresso analogo/digitale, 4 ingressi digitali, 1 uscita analogica, 1 ingresso/uscita digitale, 1 set di contatti relè, porta RJ45 per Modbus.
Corrente di ingresso: 16.9
Tensione di ingresso: 380-480V Trifase ±10% a 50-60Hz ±5%
Filtri EMC: EN 61800-3:2004 Secondo ambiente (industriale).

Montaggio: Montaggio della cabina attraverso 4 x fori posteriori per viti M5 su centri di 86 mm x 315 mm.
Ambiente: 40°C.
Spazio di ventilazione anteriore: [non specificato].
Spazio di ventilazione sopra e sotto: 100 mm.
Spazio di ventilazione laterale: 10 mm (0 mm tra le unità).
Perdita di calore alla potenza massima: 220 W (a temperatura ambiente nominale e frequenza di commutazione predefinita).

Unidrive M: compatibilitàComandante SK e Unidrive SP

Meccanica

• Dimensioni fisiche, pesi e impronta di montaggio superficiale compatibili.
• Quando si aggiornano le unità di montaggio superficiale, i fori di montaggio esistenti possono essere riutilizzati, eliminando la necessità di perforazioni aggiuntive.

Altri dispositivi

• Il cablaggio di alimentazione e controllo adotta la stessa filosofia di Commander SK e Unidrive SP.
