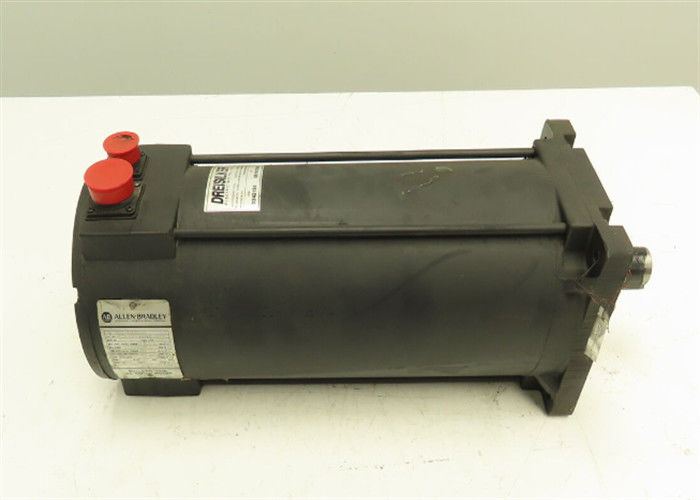

AB 1326AB-B720F-21 SERVO MOTORE della serie 1326 con cambio nominale di 5000 giri al minuto

AB 1326AB-B720F-21 SERVO MOTORE SERIE 1326 con cambio nominale di 5000 giri al minuto

•

• Specificativi tecnici per 1326AB-B720F-21

•



  Brand Allen-Bradley / Rockwell Automation
  Motori della serie 1326
  Numero di parte 1326AB-B720F-21
  Tipo di prodotto Servomotore CA
  Velocità nominale 5000 RPM
  Voltaggio nominale 380 / 460 Volt AC
  Diametro del telaio 194 mm



  Torsione nominale 31,8 N-m
  Potenza di uscita 11,7 kilowatt
  Costante di tempo meccanico 6,6 millisecondi
  Inerzia del rotore 0,015 kg-m2
  Peso 62,6 kg
  Temperatura ambiente massima di 40 gradi Celsius
  Stato del ciclo di vita del prodotto* Interrotto/obsoleto

•

  Circa 1326AB-B720F-21

  Il servomotore Allen-Bradley 1326AB-B720F-21 è un servomotore a corrente alternata a 5000 giri al minuto.La lunghezza della pila magnetica è di 20 millimetriIl servomotore 1326AB-B720F-21 fa parte della serie di servomotori Allen-Bradley 1326AB 460 Volt AC Torque Plus.Motori a coppia più servomotori hanno un alloggiamento speciale progettato per ridurre la lunghezza del motore e aumentare la coppia nominale continua del motoreQuesta famiglia di motori a tre fasi senza spazzole è progettata per soddisfare i severi requisiti dei sistemi ad alte prestazioni.I servomotori 1326AB sono progettati per l'uso con i sistemi di controllo del movimento Allen-Bradley 1394.





  Il servomotore 1326AB-B720F-21 ha una velocità nominale di 5000 RPM a 460 Volt AC e una di 4100 RPM a 380 Volt AC. La coppia nominale del motore è di 31,8 N-m. La potenza nominale di uscita del motore è di 11.7 kWIl servomotore 1326AB-B720F-21 è compatibile con i moduli AM50 e AM75 1394.Quando utilizzato con il modulo dell'asse AM50, la coppia di stagnazione di picco e la corrente di stagnazione di picco sono di 38 N-m e 33,2 Amps. Quando utilizzato con il modulo dell'asse AM75, la coppia di stagnazione di picco e la corrente di stagnazione di picco sono rispettivamente di 56 N-m e 50 Amps.La costante meccanica del tempo è 6L'inerzia del rotore per il servomotore 1326AB-B720F-21 è di 0,015 kg-m2.Le specifiche termiche comprendono una temperatura ambiente massima di 40 gradi Celsius, classe di isolamento H e costante di tempo termico di 60 minuti.
