Luogo di origine: | Svezia |
Marca: | ABB |
Certificazione: | CE |
Numero di modello: | DI825 3BSE036373R1 |
Quantità di ordine minimo: | 1 |
---|---|
Prezzo: | Negoziabile |
Imballaggi particolari: | Nuovo in scatola originale |
Tempi di consegna: | 3-5 giorni |
Termini di pagamento: | T/T |
Capacità di alimentazione: | 100 |
Modello: | DI825 3BSE036373R1 | Marchio: | ABB |
---|---|---|---|
Paese d'origine: | Svezia | Peso netto del prodotto: | 00,3 kg |
Tipo di prodotto: | I-O_Module | Meccanici: | S800 |
Tipo: | Input di Digital |

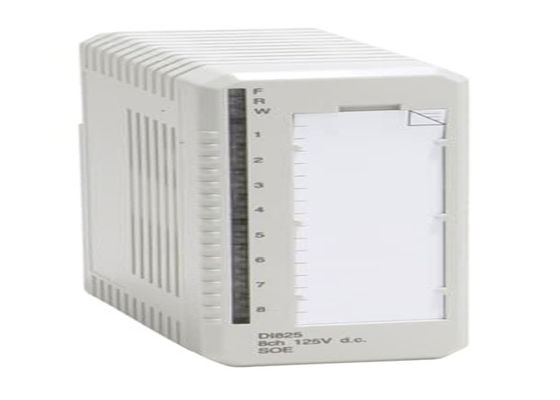

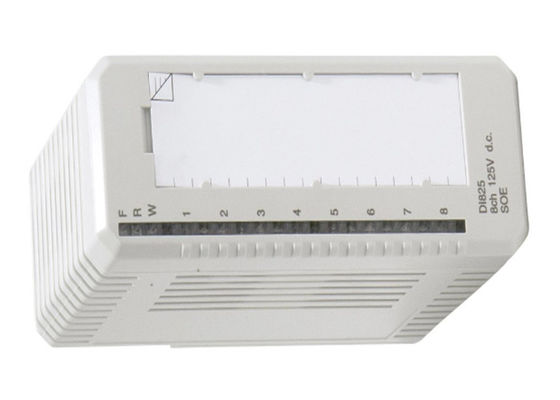

ABB DI825 3BSE036373R1 8 CANALE
Il DI825 è un modulo di ingresso digitale a corrente continua a 8 canali a 125 V per l'I/O S800. La gamma di ingresso è di 71-150 V e la corrente di ingresso è di 3,0 mA a 125 V. Gli ingressi sono isolati individualmente.
Ogni canale di ingresso è costituito da componenti di limitazione della corrente, componenti di protezione EMC, LED di indicazione dello stato di ingresso, barriera di isolamento ottico.Il canale 1 può essere utilizzato come ingresso di sorveglianza della tensione per i canali 2 - 4, e il canale 8 può essere utilizzato come ingresso di sorveglianza della tensione per i canali 5 - 7.
Se viene utilizzata la sorveglianza della tensione e la tensione connessa al canale 1 o 8 scompare, viene impostato l'errore del canale per i canali e si accende il LED di avvertimento.Il segnale di errore può essere letto dal ModuleBus.
Informazioni generali
Numero dell'articolo | 3BSE036373R1 |
Tipo | Input digitale |
Specifica del segnale | 125 V di corrente |
Numero di canali | 8 |
Tipo di segnale | Affondamento di corrente |
HART | - No, no. |
Impresa statale | - Sì, sì. |
Risparmio | - No, no. |
Alta integrità | - No, no. |
Sicurezza intrinseca | - No, no. |
Meccanica | S800 |
Dati dettagliati
Intervallo di tensione di ingresso, "0" | 0.. 20 V |
Intervallo di tensione di ingresso, "1" | 71.. 156 V |
Impedanza di ingresso | 41.5 kΩ |
Isolamento | Canali isolati individualmente |
Tempi di filtraggio (digitali, selezionabili) | 0...100 ms |
Limitazione della corrente | Potenza del sensore può essere corrente limitata dal MTU |
Lunghezza massima del cavo di campo | 600 metri (656 metri) |
Precisione di registrazione degli eventi | - 0,25 ms...1.0 ms |
Risoluzione di registrazione degli eventi | 0.4 ms |
Tensione nominale di isolamento | 250 V |
tensione di prova dielettrica | 2300 V di corrente corrente Ch - Terra, 1350 V di corrente corrente Ch - Ch |
Dissipazione di potenza | Max. 4,9 W |
Consumo di corrente +5 V Modulebus | Max. 90 mA |
Consumo di corrente +24 V Modulebus | 0 |
Consumo di corrente + 24 V esterno | 0 |
Diagnostica
LED anteriori | F (ault), R (un), W (apprendimento), Canale 1-8 Status |
Controllo | Voltaggio di processo: il canale 1 e 8 possono essere utilizzati per gruppo |
Indicazione dello stato della vigilanza | Errore di modulo, avviso di modulo, errore di canale |
Ambiente e certificazione
Marchio CE | - Sì, sì. |
Sicurezza elettrica | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
Luogo pericoloso | - |
Certificazione marina | - |
Temperatura, funzionamento | da 0 a +55 °C (+32 a +131 °F), le omologazioni sono rilasciate da +5 a +55 °C |
Temperatura, conservazione | -40 a +70 °C (-40 a +158 °F) |
Grado di inquinamento | Grado 2, IEC 60664-1 |
Protezione contro la corrosione | ISA-S71.04: G3 |
Umidità relativa | da 5 a 95%, non condensante |
Temperatura ambiente massima | 55 °C (131 °F), per il montaggio verticale in MTU compatto 40 °C (104 °F) |
Classe di protezione | IP20 secondo IEC 60529 |
Condizioni di esercizio meccaniche | IEC/EN 61131-2 |
EMC | EN 61000-6-4 e EN 61000-6-2 |
Categorie di sovratensione | IEC/EN 60664-1, EN 50178 |
Classe di attrezzature | Classe I secondo la norma IEC 61140; (protetto da terra) |
conformità RoHS | DIRETTIVA 2011/65/UE (EN 50581:2012) |
conformità dei RAEE | Direttiva 2012/19/UE |
Compatibilità
Uso con MTU | TU811, TU813, TU831, TU839, TU851 |
Codice chiave | AB |
Dimensioni
Larghezza | 45 mm (1,77 ̊) |
Profondezza | 102 mm (4.01 ), 111 mm (4.37 ), compreso il connettore |
Altezza | 119 mm (4,7 ̊) |
Peso | 00,14 kg (0,31 libbre) |
