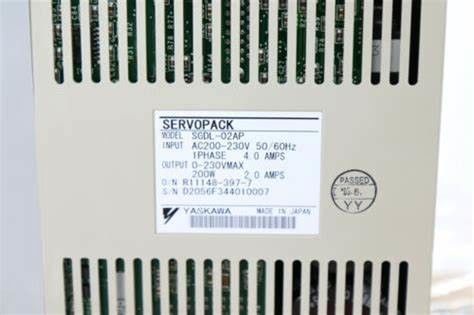

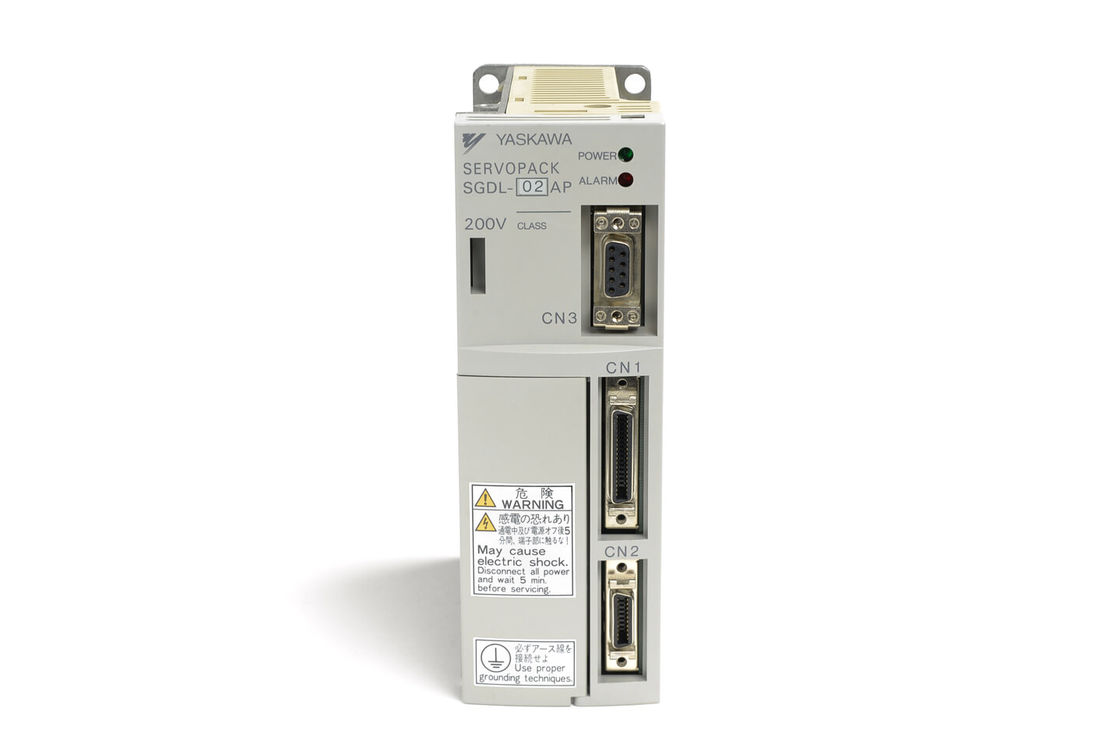

Nuovo servo propulsore industriale di Yaskawa SGDL-02AP 230V in originale

Nuovo servo propulsore industriale di Yaskawa SGDL-02AP 230V in originale

Descrizione:

Il terminale del lato positivo del circuito principale è disponibile solo per l'uso a 200 VAC a tre fasi, 6 kW SERVOPACK.
Non usare 1 o 2.
Assicurarsi di scollegare il cavo tra B2 e B3 prima di collegare un registratore rigenerativo esterno al SERVOPACK.
Per il collegamento di un reattore a corrente continua, fare riferimento al punto 6.4.8 Reattore a corrente continua per la soppressione armonica.


Interruttore di circuito a cassa stampata (MCCB)
Fornitore di alimentazione
200 VAC a tre fasi
Protegge la linea di alimentazione spegnendo il circuito quando viene rilevata una sovracorrente.8.9- Sì.
Utilizzato per eliminare il rumore esterno dalla linea elettrica.8.10- Sì.

Resistenza rigenerativa
Se la capacità di rigenerazione è insufficiente, collegare una resistenza di rigenerazione esterna ai terminali B1 e B2.
(Referiamoci al punto 5.8.6- Sì.

* 1. valore nominale al carico nominale.

* 2. Caratteristiche di taglio (25°C): 300% per cinque secondi min. e corrente d'ingresso di 20 ms

* 3 - Un circuito di prevenzione per la corrente d'ingresso non è integrato nell'alimentazione di controllo 24 VDC. Il circuito di protezione deve essere progettato dal cliente.

* 4. Assicurarsi che la capacità di corrente sia accurata. Per il SERVOPACK con il ventilatore di raffreddamento incorporato, un flusso di corrente inrush; 200 % della capacità di corrente nella tabella sopra per due secondi,quando si accende l'alimentazione del circuito di controllo per far funzionare il ventilatore. Nota: non utilizzare un fusibile ad azione rapida. Poiché l'alimentazione del SERVOPACK è un tipo di ingresso condensatore, un fusibile ad azione rapida può esplodere quando l'alimentazione è accesa.


Precauzione

• eseguire il funzionamento di prova sul servomotore solo con l'albero del motore disconnesso dalla macchina per evitare
eventuali incidenti imprevisti.

La mancata osservanza di questa precauzione può causare lesioni.

• Prima di iniziare il funzionamento con una macchina connessa, modificare le impostazioni in modo da corrispondere ai parametri della macchina
macchina.
L'avvio del funzionamento senza le impostazioni corrette può causare il mancato controllo o il malfunzionamento della macchina.

• I segnali di avanzamento proibito (P-OT) e di ritorno proibito (N-OT) non sono efficaci durante il punto zero
modalità di ricerca utilizzando il parametro Fn003.

• Quando si utilizza il servomotore per un asse verticale, installare i dispositivi di sicurezza per impedire che i pezzi cadano a causa di un'incapacità
Impostare il servomotore in modo che si fermi allo stato di tenuta zero a
il verificarsi di un'eccessione.
La mancata osservanza di questa precauzione può causare la caduta dei pezzi da lavorare a causa di un eccesso di movimento.

• Quando non si utilizza la regolazione automatica normale, impostare il momento corretto di inerzia.
Impostare un momento di inerzia errato può causare vibrazioni.

• Non toccare i dissipatori SERVOPACK, la resistenza rigenerativa o il servomotore mentre è acceso o presto
dopo aver spento la corrente.

La mancata osservanza di questa precauzione può causare ustioni dovute alle alte temperature.

• Non apportare modifiche estreme o modificare i parametri.
La mancata osservanza di questa precauzione può causare lesioni dovute a un funzionamento instabile.

• Quando si verifica un allarme, rimuovere la causa, ripristinare l'allarme dopo aver confermato la sicurezza e quindi riprendere l'operazione.
La mancata osservanza di questa precauzione può causare lesioni.

• Non utilizzare il servofreno del servomotore per la frenata normale.
La mancata osservanza di questa precauzione può causare un malfunzionamento.
