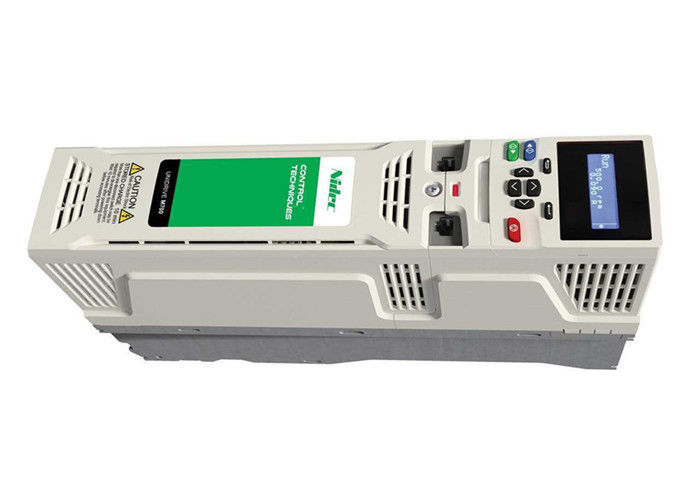

M701-03400025A10101AB100 Tecniche di controllo Nidec Unidrive M701
M701-03400025A10101AB100
Tecniche di controllo Unidrive M701 460VAC Drive
Performance del servomotore a induzione e a magnete permanente leader nella sua categoria
2 HP 3.4A Normal Duty / 1HP 2.5A Heavy Duty
50/60Hz 460VAC 3 fasi di ingresso e uscita
Tastiera avanzata opzionale -KI-KEYPAD-LCDoI sistemi di controllo di sicurezza sono:
Massimizza il throughput con un controllo motore superiore
-
Algoritmo di controllo del motore ad alta larghezza di banda per l'induzione a circuito chiuso, magneti permanenti e servomotori - larghezza di banda di circuito di corrente di 3300 Hz e larghezza di banda di circuito di velocità di 250 Hz
-
L'interfaccia di feedback flessibile di velocità e posizione supporta una vasta gamma di tecnologie di feedback dai risolutori robusti agli encoder ad alta risoluzione.
-
Fino a tre canali di codifica contemporaneamente, ad esempio 1 codificatore di feedback, 1 codificatore di riferimento e 1 uscita simulata
-
I moduli MCi possono eliminare la necessità di PLC esterni e controllori di movimento
-
L'uscita di un codificatore simulato può fornire un riferimento di posizione per applicazioni di CAM, blocchi digitali e cambio elettronico.
Ottimizzare le prestazioni del sistema con Advanced Motor Controller integrato
Progettazione di sistemi di controllo centralizzati e decentralizzati flessibili
-
I moduli MCi possono essere aggiunti per eseguire programmi più grandi per una capacità avanzata di controllo del sistema.
-
PLC di bordo per programmi logici
-
Machine Control Studio è uno standard industriale IEC61131-3 ambiente di programmazione per la progettazione efficiente del sistema e la configurazione
-
Tre porte di integrazione del sistema sono disponibili per adattare ulteriori bus di campo, feedback di posizione e opzioni di I/O
Conformità agli standard di sicurezza, massimizzazione del tempo di attività e riduzione dei costi integrandosi direttamente con i sistemi di sicurezza
Descrizione
Unidrive M700
Performance del servomotore a induzione e a magnete permanente leader nella sua categoria, con Ethernet in tempo reale
Unidrive M700 offre un upgrade avanzato per gli utenti Unidrive SP esistenti.
La famiglia di azionamenti Unidrive M700 fornisce il controllo del motore di alto livello per l'induzione a circuito chiuso, le applicazioni magnetiche permanenti e servo.8 MW (1 - 4200 CV) a 200V / 400V / 575V / 690V.
L'Unidrive M700 fornisce il controllo del motore leader nella sua classe per applicazioni a induzione, magneti permanenti e servo, oltre a Ethernet in tempo reale.Unidrive M700 offre la massima flessibilità di controllo per soddisfare i requisiti dei costruttori di macchine e delle applicazioni industriali ad alte specifiche.
M701-Unidrive SP sostituzione
Progettato per corrispondere al popolare set di funzionalità Unidrive SP di Control Techniques, che include comunicazioni RS485, 1 xSTO, I/O analogici e digitali, connettori di controllo identici,con set di parametri Unidrive SP Smartcard supportati per rendere l'aggiornamento a Unidrive M il più semplice possibile
M702-Sicurezza migliorata
L'M700 ha 2 x STO, Ethernet in tempo reale e I/O digitali integrati, dove è fondamentale una facile integrazione con i moderni sistemi di controllo e sicurezza.può essere fornito da un modulo opzionale SI-I/O.
Modelli di AC DRIVE M701-034
| M701-03400025A |
Tecniche di controllo M700 Azionamenti Unidrives M700-09601040A-125 Ampere di corrente continua massima, 110 Potenza dell'albero del motore kW, 150 Potenza dell'albero del motore HP |
| M701-03400031A |
Tecniche di controllo M700 Azionamenti Unidrives M700-09601040E-125 Ampere di corrente continua massima, 110 Potenza dell'albero del motore kW, 150 Potenza dell'albero del motore HP |
| M701-03400045 |
Tecniche di controllo M700 |
| M701-03400045A |
Tecniche di controllo M700 Azionamenti Unidrives M700-09601310A-150 Ampere di corrente continua massima, 132 Potenza dell'albero del motore kW, 175 Potenza dell'albero del motore HP |
| M701-03400062A |
Tecniche di controllo M700 Azionamenti Unidrives M700-09601310E-155 Ampere di corrente continua massima, 132 Potenza dell'albero del motore kW, 175 Potenza dell'albero del motore HP |
| M701-03400078A |
Tecniche di controllo M700 Azionamenti Unidrives M700-10202830E-325 Ampere di corrente continua massima, 90 Potenza dell'albero del motore kW, 125 Potenza dell'albero del motore HP |
| M701-03400100A |
Tecniche di controllo M700 Azionamenti Unidrives M700-10203000E-360 Ampere di corrente continua massima, 110 Potenza dell'albero del motore kW, 150 Potenza dell'albero del motore HP |
Specificità del motore a corrente alternata M700
200/240 VAC
+/-10% |
Impiego normale |
Carro pesante |
| Codice dell'ordine |
Corrente continua massima (A) |
Potenza dell'albero motore (kW) |
Potenza dell'albero motore (HP) |
Corrente continua massima (A) |
Potenza dell'albero motore (kW) |
Potenza dell'albero motore (HP) |
| M701-03200050A10 |
6,6 |
1,1 |
1,5 |
5 |
0,75 |
1 |
| M701-03200066A10 |
8 |
1,5 |
2 |
6,6 |
1,1 |
1,5 |
| M701-03200080A10 |
11 |
2,2 |
3 |
8 |
1,5 |
2 |
| M701-03200106A10 |
12,7 |
3 |
3 |
10,6 |
2,2 |
3 |
| M701-04200137A10 |
18 |
4 |
5 |
13,7 |
3 |
3 |
| M701-04200185A10 |
24 |
5,5 |
7,5 |
18,5 |
4 |
5 |
| M701-05200250A10 |
30 |
7,5 |
10 |
25 |
5,5 |
7,5 |
| M701-06200330A10 |
50 |
11 |
15 |
33 |
7,5 |
10 |
| M701-06200440A10 |
58 |
15 |
20 |
44 |
11 |
15 |
| M701-07200610A10 |
75 |
18,5 |
25 |
61 |
15 |
20 |
| M701-07200750A10 |
94 |
22 |
30 |
75 |
18,5 |
25 |
| M701-07200830A10 |
117 |
30 |
40 |
83 |
22 |
30 |
| M701-08201160A10 |
149 |
37 |
50 |
116 |
30 |
40 |
| M701-08201320A10 |
180 |
45 |
60 |
132 |
37 |
50 |
| M701-09201760A10100AB |
216 |
55 |
75 |
176 |
45 |
60 |
| M701-09202190A10100AB |
266 |
75 |
100 |
219 |
55 |
75 |
380/480 VAC
+/-10% |
Impiego normale |
Carro pesante |
| Codice dell'ordine |
Corrente continua massima (A) |
Potenza dell'albero motore (kW) |
Potenza dell'albero motore (HP) |
Corrente continua massima (A) |
Potenza dell'albero motore (kW) |
Potenza dell'albero motore (HP) |
| M701-03400025A10 |
3,4 |
1,1 |
1,5 |
2,5 |
0,75 |
1 |
| M701-03400031A10 |
4,5 |
1,5 |
2 |
3,1 |
1,1 |
1,5 |
| M701-03400045A10 |
6,2 |
2,2 |
3 |
4,5 |
1,5 |
2 |
| M701-03400062A10 |
7,7 |
3 |
5 |
6,2 |
2,2 |
3 |
| M701-03400078A10 |
10,4 |
4 |
5 |
7,8 |
3 |
5 |
| M701-03400100A10 |
12,3 |
5,5 |
7,5 |
10 |
4 |
5 |
| M701-04400150A10 |
18,5 |
7,5 |
10 |
15 |
5,5 |
10 |
| M701-04400172A10 |
24 |
11 |
15 |
17,2 |
7,5 |
10 |
| M701-05400270A10 |
30 |
15 |
20 |
27 |
11 |
20 |
| M701-05400300A10 |
30 |
15 |
20 |
30 |
15 |
20 |
| M701-06400350A10 |
38 |
18,5 |
25 |
35 |
15 |
25 |
| M701-06400420A10 |
48 |
22 |
30 |
42 |
18,5 |
30 |
| M701-06400470A10 |
63 |
30 |
40 |
47 |
22 |
30 |
| M701-07400660A10 |
79 |
37 |
50 |
66 |
30 |
50 |
| M701-07400770A10 |
94 |
45 |
60 |
77 |
37 |
60 |
| M701-07401000A10 |
112 |
55 |
75 |
100 |
45 |
75 |
| M701-08401340A10 |
155 |
75 |
100 |
134 |
55 |
100 |
| M701-08401570A10 |
184 |
90 |
125 |
157 |
75 |
125 |
| M701-09402000A10100AB |
221 |
110 |
150 |
200 |
90 |
150 |
| M701-09402240A10100AB |
266 |
132 |
200 |
224 |
110 |
150 |
Tastiere
Tastiera remota
Tutte le caratteristiche del CI-Keypad LCD, ma montabile da remoto. Questo consente il montaggio flessibile all'esterno di un pannello e soddisfa IP66 (NEMA 4)
Tastiera KI
Testo semplice, tastiera LCD multilingue con fino a 4 righe di testo per descrizioni dettagliate dei parametri e dei dati, per una migliore esperienza dell'utente
KI-Keypad RTC
Tutte le caratteristiche del KI-Keypad, ma con orologio in tempo reale a batteria.
