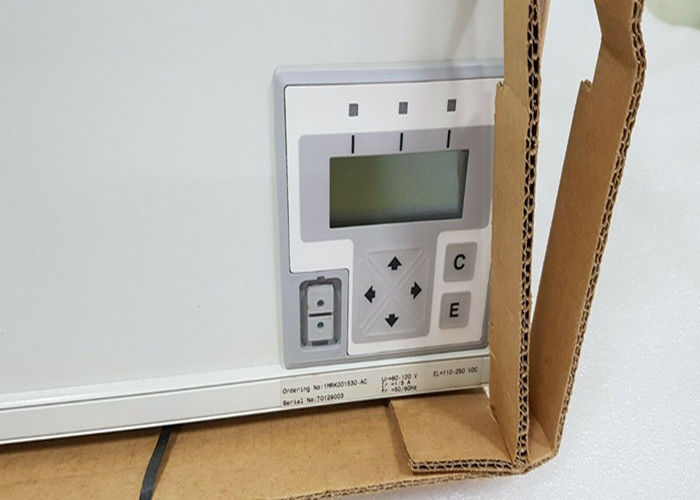

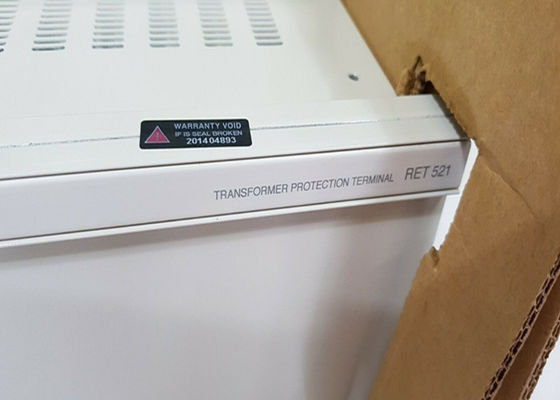

ABB RET521 1MRK001530-AC RELAY Terminale di protezione del trasformatore

ABB RET521 1MRK001530-AC RELAY Terminale di protezione del trasformatore


Caratteristiche:

• Terminale di protezione del trasformatore multifunzione in una struttura compatta

• Progettazione di un microprocessore numerico con strutture avanzate

• Adatti a trasformatori di potenza, generatori e reattori

• Varianti:

• Applicazione di trasformatori a due bobine

• Applicazione di trasformatori a tre bobine

• Entrambi con possibilità di collegamento a più interruttori

• Non sono richiesti trasformatori di corrente

• flessibilità delle applicazioni grazie a numerose possibilità di impostazione e configurazione

• Ampliamento della gamma di frequenze grazie al monitoraggio delle frequenze e all'adattamento dei filtri

• Software modulare e testato per tipo

• Protezione differenziale del trasformatore - per trasformatori a due e tre bobine con 2, 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods- Blocco incrociato tra le fasi - Ritenuta dell' eccitazione eccessiva con 5a armonia - Rapporto CT interno e adattamento del gruppo vettoriale - Eliminazione automatica della quantità di sequenza zero

• Protezione contro la sovra corrente trifase con caratteristiche inverse e definite.Direzionalità come opzione

• Protezione da guasto di terra limitata per ogni avvolgimento del trasformatore, basata sul principio della bassa impedenza e dotata anche di una caratteristica direzionale

• Protezione contro la corrente in tempo di guasto di terra con caratteristiche inverse e definite in tempo.Se necessario, è possibile scegliere il secondo sistema di ritenuta armonica.. Direzionalità come opzione

• Protezione contro le sovratensioni in tempo determinato o inverso in tempo determinato a una o tre fasi per i lati del trasformatore selezionabili.Sono disponibili sei moduli di protezione (SE960158) Terminale di protezione del trasformatore RET 521*2.1 1MRK 504 012-BEN Emesso maggio 1999 Modificato da marzo 1999 Dati soggetti a modifica senza preavviso Terminal di protezione del trasformatore RET 521*2.1 1MRK 504 012-BEN Pagina 2 Caratteristiche (continuazione)

• Protezione contro la sottovoltaggio a tempo determinato mono- o trifase per i lati del trasformatore selezionabili.

• Protezione contro l'eccessiva eccitazione basata sulla misurazione V/Hz con tempo inverso IEEE o caratteristiche adattate al trasformatore

• Protezione da sovraccarico termico

• Regolazione della tensione per trasformatori singoli o paralleli con cambiatore di carico

• Logica programmabile con ingressi e uscite, logica di trip, And-, Or-gate e timer per trip e/o indicazione di elementi di protezione esterni (Buchholz, temperatura, ecc.)

• Visualizzazione dei valori del servizio

• Visualizzazione dei registri degli eventi

• autocontrollo e diagnostica continui

- Ritenuta dell'eccessiva eccitazione con 5a armonia - Rapporto CT interno e adattamento del gruppo vettoriale

- Eliminazione automatica delle quantità di sequenza zero

• Protezione contro la sovra corrente trifase con caratteristiche inverse e definite.Direzionalità come opzione

• Protezione da guasto di terra limitata per ogni avvolgimento del trasformatore, basata sul principio della bassa impedenza e dotata anche di una caratteristica direzionale

• Protezione contro la corrente in tempo di guasto di terra con caratteristiche inverse e definite in tempo.Se necessario, è possibile scegliere il secondo sistema di ritenuta armonica.. Direzionalità come opzione

• Protezione contro le sovratensioni in tempo determinato o inverso in tempo determinato a una o tre fasi per i lati del trasformatore selezionabili.Sono disponibili sei moduli di protezione.

• Protezione contro la sottovoltaggio a tempo determinato mono- o trifase per i lati del trasformatore selezionabili.

• Protezione contro l'eccessiva eccitazione basata sulla misurazione V/Hz con tempo inverso IEEE o caratteristiche adattate al trasformatore

• Protezione da sovraccarico termico

• Regolazione della tensione per trasformatori singoli o paralleli con cambiatore di carico

• Logica programmabile con ingressi e uscite, logica di trip, And-, Or-gate e timer per trip e/o indicazione di elementi di protezione esterni (Buchholz, temperatura, ecc.)

• Visualizzazione dei valori del servizio

• Visualizzazione dei registri degli eventi

• autocontrollo e diagnostica continui

• Registrazione delle perturbazioni e memorizzazione dei dati per la presentazione sul PC

• Display a menù con tastiera e connettore di porta anteriore per PC

• Comunicazione remota dei dati con due porte per sistemi di controllo e monitoraggio delle stazioni

• Disponibile per il montaggio su scaffalatura da 19 pollici in pannello, superficie o montaggio a filo

• Opzioni hardware: - moduli di input/output aggiuntivi per input e contatti di output binari,ingressi analogici e mA - modulo di ingresso analogo aggiuntivo - interruttore di prova Combitest separato per prove affidabili e sicure - interruttore di accensione/spegnibilità per l'alimentazione in corrente continua - dettagli di montaggio per IP 40 e IP 54

Applicazione:

Il terminale del trasformatore numerico RET 521 è progettato per la protezione e il controllo veloci e selettivi dei trasformatori a due e tre bobine, dei trasformatori automatici,di potenza superiore a 1000 W.

Il RET 521 ha esigenze basse per i principali trasformatori di corrente e non sono necessari CT di interposizione.

La flessibilità è fornita per coprire diverse applicazioni sotto forma di dimensioni dei trasformatori, gruppi di vettori,sistema di messa a terra neutra e estensione delle funzioni di protezione secondo le preferenze dell'utenteLa selezione delle funzionalità dell'hardware e del software modulare è effettuata in base ai requisiti di selettività e affidabilità in base alle preferenze dell'utente.

I trasformatori di grandi dimensioni e importanti, come i blocchi generatore-trasformatore o i grandi trasformatori di rete, possono utilizzare due RET 521 e includere il software di protezione modulare in modo selettivo per ottenere la ridondanza.I trasformatori e i reattori a shunt più piccoli possono includere il software modulare in un RET 521 e possono anche utilizzare la logica programmabile per fornire la spinta o l'indicazione per le protezioni esterne (e.g. Buchholz).

Fornendo così un design molto compatto per protezione e controllo.La RET 521 comprende l'adattamento delle impostazioni dei trasformatori di potenza e dei rapporti dei trasformatori strumentali per consentire l'impostazione della protezione in percentuale (%)Il RET 521 è fornito per applicazioni a 2 o 3 avvolgimenti, come indicato nella figura 1.
