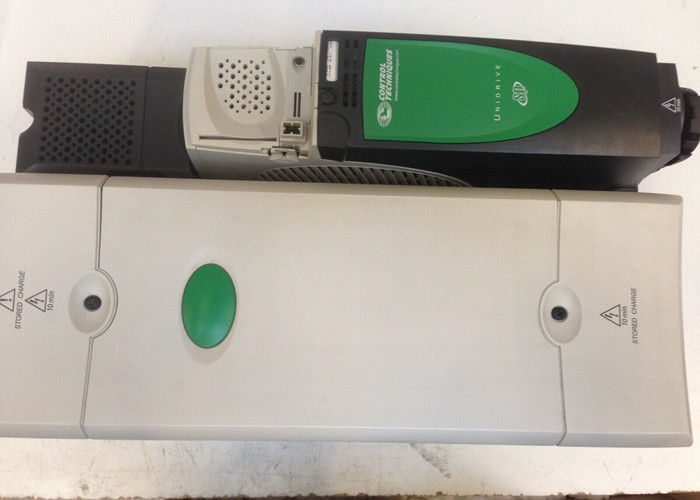

Nidec Control Techniques Unidrive SP4402 Industrial 37/45kW Emerson Servo Drive

Nidec Control Techniques Unidrive SP4402 Industrial 37/45kW Emerson Servo Drive


Tecniche di controllo Unidrive SP4402

La SP4402 400 V, l'azionamento a doppia potenza, è prodotto da Control Techniques per la linea di azionamenti CA UNIdrive.deve essere in grado di sopportare un basso sovraccaricoPer le applicazioni pesanti, l'applicazione ha bisogno di coppia costante o deve essere in grado di supercaricare in modo elevato, ha bisogno di coppia completa a basse velocità.In uso pesante, che è la regola predefinita, la protezione termica è impostata per proteggere sia i motori a induzione che i servomotori.Questi prodotti sono fabbricati nel Regno Unito e sono destinati alla produzione di metalli.Sono dotati di una garanzia di 2 anni da parte di MRO Electric.Siemens- eYaskawa.

Caratteristiche

Il modulo di azionamento Control Techniques SP4402 da 400 V (380V a 480V ±10%) ha una potenza continua massima normale di 83 A. La potenza nominale normale a 400 V è di 45 kW.La potenza nominale del motore a 460 V è di 60 CVLa corrente massima di servizio normale per la SP4402 è di 91 A.

Per il lavoro pesante, la corrente di uscita continua massima di Unidrive è di 74 A. La corrente di picco in circuito aperto in lavoro pesante è di 111 A e la corrente di picco in circuito chiuso in lavoro pesante è di 129,5 A.La potenza nominale a 400 V è di 37 kW e la potenza del motore a 460 V è di 60 CV in modalità pesante.

Nella parte anteriore superiore sinistra del Control Techniques SP4402 si trova la connessione di alimentazione CA. Accanto alla connessione di alimentazione CA, a destra, ci sono le connessioni di alimentazione CC.Il filtro EMC interno è sotto la connessione di alimentazione AC. Le caratteristiche anteriori inferiori dell'Unidrive SP4402 sono i connettori del motore e la resistenza al freno.seguita dalla zona di attivazione della modalità a bassa tensione CC che si trova in basso a destra.

Vantaggi

Le tecniche di controllo SP4402 utilizzano moduli opzionali per prestazioni ottimali.Ci sono cinque moduli di opzioni di feedback, sette moduli di espansione I/O di automazione, 5 moduli applicativi per l'automazione e nove moduli di soluzioni Fieldbus.

Come utilizzare un SP4402

Il Control Techniques SP4402 è progettato per l'installazione in un involucro.Le caratteristiche da considerare durante l'installazione sono le dimensioni e la disposizione dell'alloggiamento, le soluzioni opzionali per l'installazione del modulo e il modo in cui si inserirà nell'alloggiamento, le impostazioni della coppia e infine la posizione del terminale.La classificazione IP del SP4402 dipende dall'installazione dell'unità.

Le misure di protezione da prendere in considerazione per l'installazione includono i livelli di umidità nell'area di installazione dell'azionamento, tra cui la spruzzatura e l'acqua gocciolante e la condensazione.Un'altra considerazione è la contaminazione con materiali elettricamente conduttivi o aree polverose che potrebbero alterare la capacità di raffreddamento del ventilatoreNon deve essere installato in aree che potrebbero avere un flusso d'aria proibitivo o esposizione a gas corrosivi.L'azionamento delle tecniche di controllo deve essere utilizzato e conservato entro gli intervalli specificati nel manuale d'uso..
