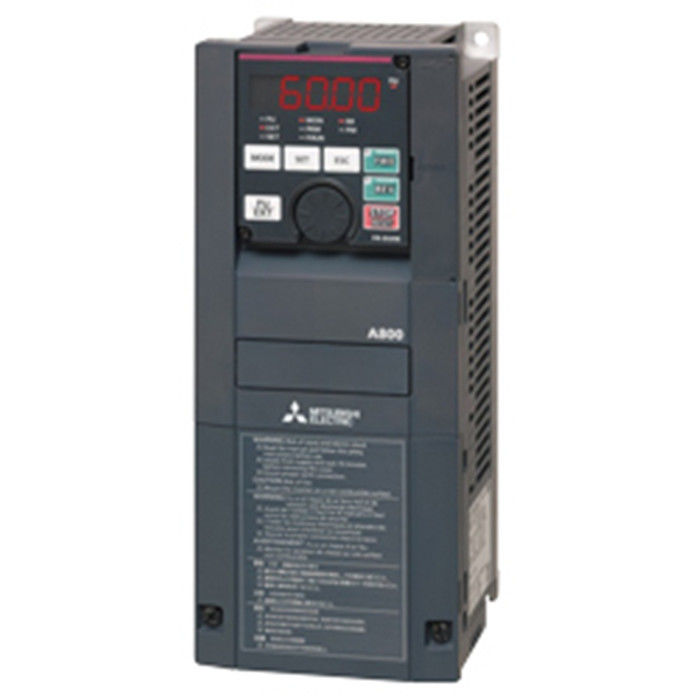

Mitsubishi FR-A820-3.7K-1 Invertitore per uso generale FREQROL-A800

Mitsubishi FR-A820-3.7K-1 Invertitore per uso generale FREQROL-A800

Descrizione del prodotto:

Il fabbisogno di potenza del motore per questa particolare applicazione è di 3,7 kW. La classe di tensione di ingresso è specificata come trifase 200 V.

Le dimensioni del motore sono le seguenti: altezza di 260 mm, larghezza di 150 mm e profondità di 140 mm.Il motore è dotato anche di una struttura protettiva.

La corrente nominale di uscita è di 17,5 A e l'alimentazione nominale di uscita è di 200-240 V trifase.

Classificazione (modelli di struttura standard) 200 V:

¥1 La capacità massima applicabile presuppone l'utilizzo di un motore a quattro poli standard di Mitsubishi Electric.
Con il motore da 0,2 kW, può essere applicato solo il comando V/F.
¢3 La capacità di uscita nominale presuppone una tensione di uscita di 220 V.
Il valore percentuale della corrente di sovraccarico nominale mostra il rapporto della corrente di uscita nominale dell'inverter.
In caso di utilizzo ripetuto, si deve attendere che l'inverter e il motore ritornino a una temperatura al 100% di carico o a una temperatura inferiore tra due utilizzi.
La tensione massima di uscita non supera mai la tensione di alimentazione.
Tuttavia, il valore della cresta d'onda della forma d'onda della tensione di uscita dell'inverter è approssimativamente √2 volte quello della tensione di alimentazione.
¢6 con resistenza al freno integrata
¢7 Valore basato sul rating ND.
La corrente di ingresso nominale è il valore alla corrente di uscita nominale.La corrente nominale di ingresso varia a seconda del valore dell'impedenza dell'alimentazione (compresa l'impedenza del reattore di ingresso e dei fili).
9 Il valore della capacità di alimentazione è il valore alla corrente di uscita nominale, che varia a seconda del valore dell'impedenza dell'alimentazione (compresa l'impedenza del reattore di ingresso e dei fili).
¥10 FR-DU08: IP40 (escluso il connettore PU)

Classe 400 V (modelli di struttura standard)

¥1 La capacità massima applicabile presuppone l'utilizzo di un motore a quattro poli standard di Mitsubishi Electric.

Con il motore da 0,2 kW, può essere applicato solo il comando V/F.
¢3 La capacità di uscita nominale presuppone una tensione di uscita di 440 V.
Il valore percentuale della corrente di sovraccarico nominale mostra il rapporto della corrente di uscita nominale dell'inverter.
In caso di utilizzo ripetuto, si deve attendere che l'inverter e il motore ritornino a una temperatura al 100% di carico o a una temperatura inferiore tra due utilizzi.
La tensione massima di uscita non supera mai la tensione di alimentazione.
Tuttavia, il valore della cresta d'onda della forma d'onda della tensione di uscita dell'inverter è approssimativamente √2 volte quello della tensione di alimentazione.
¢6 con resistenza al freno integrata
¢7 Valore basato sul rating ND.
La corrente di ingresso nominale è il valore alla corrente di uscita nominale.La corrente nominale di ingresso varia a seconda del valore dell'impedenza dell'alimentazione (compresa l'impedenza del reattore di ingresso e dei fili).
9 Il valore della capacità di alimentazione è il valore alla corrente di uscita nominale, che varia a seconda del valore dell'impedenza dell'alimentazione (compresa l'impedenza del reattore di ingresso e dei fili).
¥10 FR-DU08: IP40 (escluso il connettore PU)
Se il valore di 480 V è superato, deve essere impostato il Pr. 977, "Selezione della modalità di tensione di ingresso".
Per ulteriori informazioni, contattare l'ufficio vendita Mitsubishi.

Applicazioni:

È necessaria un'opzione di controllo del vettore efficace

Le funzioni di protezione visualizzate possono variare a seconda dell'opzione installata.

Controllo vettoriale senza sensori PM

Se è stato selezionato il controllo del vettore senza sensore PM, si rimanda alla pagina 211 per ulteriori informazioni.

Livello di limitazione della coppia

Si prega di notare che per i modelli 3 FR-A820-5.5 K (00340) o superiori e FR-A840-5.5 K (00170) o superiori, il valore predefinito è limitato al 150% a causa di limitazioni di coppia.

Struttura standard e modelli compatibili IP55

Le funzioni di protezione sono efficaci solo sui modelli di struttura standard e sui modelli compatibili IP55.

Limitazioni della funzione di protezione

Si prega di notare che alcune funzioni di protezione potrebbero non funzionare dallo stato iniziale o potrebbero funzionare solo su modelli specifici.mentre la funzione 7 funziona solo su modelli compatibili IP55.

Limiti di temperatura

Sebbene possa essere sicuro esporre l'unità a temperature al di fuori dell'intervallo specificato per brevi periodi, come durante la spedizione, si prega di rispettare i limiti specificati quando in uso.

Limiti di altitudine

Se l'unità è installata ad un'altitudine superiore a 1.000 m (fino a 2.500 m), si noti che la corrente nominale deve essere ridotta del 3% ogni 500 m.

Limitazioni delle vibrazioni

Si prega di notare che le vibrazioni superiori a 2,9 m/s2 non sono raccomandate per i modelli FR-A840-160 K (04320) o più grandi.

L'indicatore di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 1, del presente regolamento.

La funzione 11 funziona solo sul modello FR-A800-E.

Imballaggio e trasporto:

Imballaggio del prodotto:

Il prodotto Inverter a frequenza variabile verrà confezionato in modo sicuro per assicurarsi che arrivi in condizioni impeccabili.Il prodotto viene imballato in una scatola di cartone robusta con un imbottitura sufficiente per evitare danni durante il trasporto.

Spedizione:

Una volta che l'ordine è stato elaborato, il prodotto inverter a frequenza variabile verrà spedito al luogo desiderato utilizzando un servizio di spedizione affidabile.I costi di spedizione saranno calcolati in base al peso e alla destinazione del paccoVi verrà fornito un numero di tracciamento in modo da poter monitorare il progresso della spedizione.
