L'IC660BLM506 è una resistenza terminale utilizzata con il modulo Genius I/O Block

L'IC660BLM506 è una resistenza terminale utilizzata con il modulo Genius I/O Block.Questo è un componente accessorio che è specificamente necessario quando l'ultimo nodo della rete I / O Genius è un modulo Genius I / O BlockIl Genius I/O Block e' autonomo. distributed I/O devices that are capable of functioning as an I/O module and communication adapter simultaneously as each I/O block is installed with different I/O densities and support specific I/O types, tutti in grado di scambiare dati di I/O tramite Genius I/O Protocol sulla topologia daisy-chain di Genius Bus.ora sotto Emerson Automation. L'IC660BLM506 ha un valore di resistenza di 150 Ohm. Questo resistore può essere utilizzato insieme a cavi prefabbricati in quanto può essere installato scivolando il resistore sull'estremità femminile del cavo.Questo forma la connessione ai terminali I / O Genius così come l'impedenza necessaria per terminare il busSe si sta implementando un bus I/O Genius ridondante e l'ultimo nodo è un Bus Switching Module (BSM), installare la resistenza di terminazione solo sui terminali S1 e S2 del BSM.Non è necessario installare una resistenza di terminazione individualmente a ciascuno dei busSe l'ultimo nodo del Genius I/O Bus è un controllore Bus o un dispositivo PCIM, non devono essere impostate le resistenze terminali di bordo,la resistenza con il valore appropriato come l'IC660BLM506 può essere installata attraverso i connettori Serial 1 e Serial 2 sul Bus Controller. The advantage of this method is that it permits boards to be replaced without the need of disconnecting or disrupting the connection since the Genius I/O Bus is continuously terminated by the separately installed resistor, non le resistenze di terminazione di bordo.

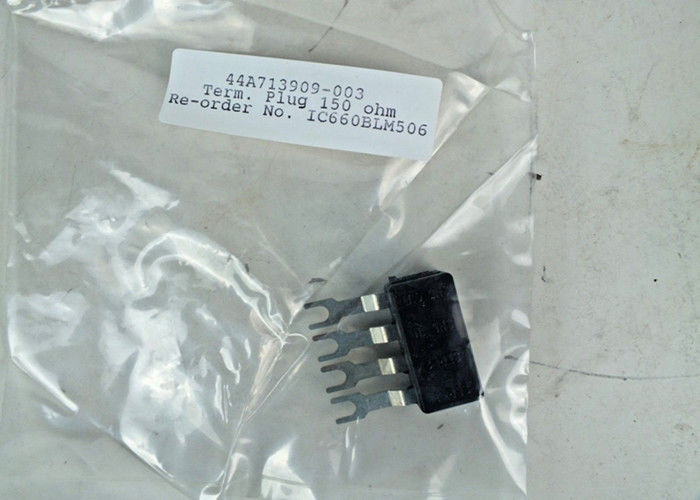

La spina IC660BLM506 è una spina terminale prefabbricata da 150 Ohm. La spina IC660BLM506 viene installata nei terminali Serial 1 e 2 quando un bus viene terminato in un blocco I/O GE Fanuc Genius.Il peso della spina IC660BLM506 è di 2 libbre. La spina IC660BLM506 può essere utilizzata con cavi di bus convenzionali e con cavi che hanno connettori pre-stampati.Esistono 4 tipi di cablaggio che possono essere in genere trovati in un sistema di installazione industriale.

Un sistema PLC che utilizza dispositivi Genius I-O può avere un mix di cablaggio di controllo, cablaggio analogo e cablaggio di comunicazione, specialmente in spazi ristretti.Il bus seriale Genius utilizza cavi dati a coppia contorta di livello computerL'autobus è costruito attraverso la catena di margherita, dove le linee Serial 1 e Serial 2 sono collegate in punti intermedi lungo l'autobus.Le connessioni del bus devono essere coerenti perché il segnale è polarizzatoLo scudo del cavo è suddiviso in segmenti, e ogni scudo di segmento è DC a terra a un'estremità (Shield Oot) e terminato con un piccolo condensatore all'altra estremità (Shield In).Questa segmentazione del cavo è fatto per rompere percorsi di circuito di terra estesoLa terminazione del condensatore contribuisce a ridurre il rumore comune derivante dall'acquisizione ad alta frequenza e allo stesso tempo previene correnti di circuito di terra ad alta ampiezza nel schermo del cavo a basse frequenze.

 Specifiche tecniche

Il nostro marchio:
Modulo DCS/PLC/Trasmettitore
[Emerson/Delta V] Modulo/Ct Motor & Drives
[ABB] Modulo I/O
[AB] Modulo e touch screen
Trasmettitore.
Trasmettitore.
[Yaskawa] Servo Drive&Servo Motor
[GE/Fanuc] PLC della serie IC69
[Mitsubishi] Servo Drive e Servo Motor
(Modicon,SMC,SICK,NORGREN,Siemens,Ebmpapst ecc.)
Processo di ordinazione:
1In primo luogo, inviateci il marchio, il codice del modello / la foto della targhetta, la quantità per la richiesta. Poi vi invieremo il preventivo. dopo aver confermato il modello e la quantità, poi vi faremo il PI.
2, si può trasferire da Paypal / Western Union / Trade assurance / T / T. Quando abbiamo ricevuto il pagamento, allora inizieremo a preparare l'ordine per voi asap.
3Possiamo in base alla vostra spedizione per spedire le merci, o possiamo anche aiutarvi a spedire le merci direttamente.
4., Di solito per i nostri beni di inventario solo bisogno di prendere circa 3-5 giorni.
5Se avete domande, potete farmene in qualsiasi momento, qui sotto è il mio contatto.
