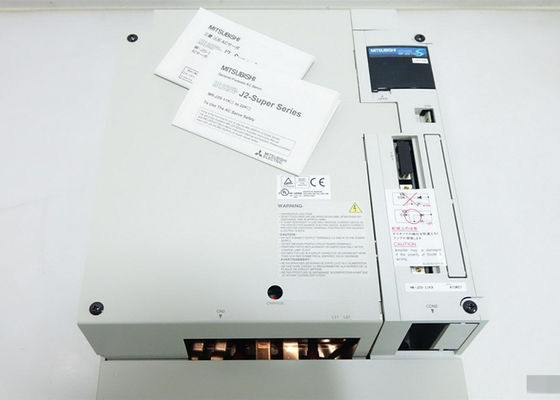

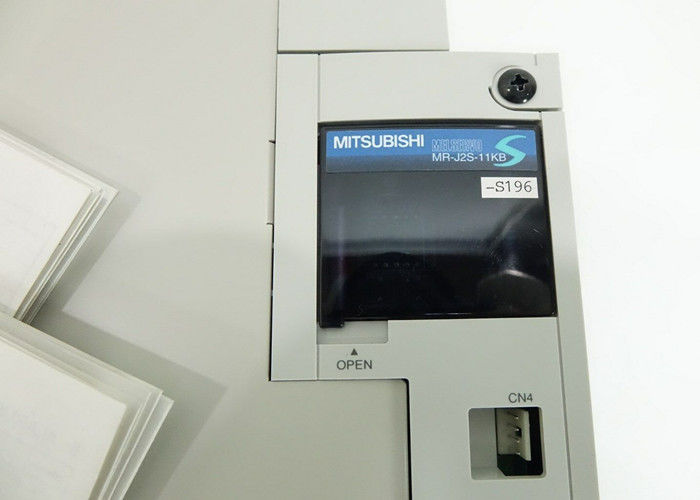

MITSUBISHI MR-J2S-11KB Servo amplificatore industriale 400V Modulo di potenza di ingresso 11kW Capacità

MITSUBISHI MR-J2S-11KB Servo amplificatore industriale 400V Modulo di potenza di ingresso 11kW Capacità

Descrizione del prodotto:

Il MR-J2S-11KB è un servo drive Mitsubishi MITSUBISHI progettato per l'uso generale con 400V AC. È un servo amplificatore AC che fa parte della serie MELSERVO-J2-Super.Questo servo amplificatore è compatibile con il MITSUBISHI Servo Drive (400V AC) 100V/200V AC.

Il MR-J2S-11KB ha una potenza nominale di 11 kW ed è compatibile con SSCNET. Ciò significa che è in grado di comunicare con altri dispositivi che sono integrati nella rete SSCNET.Questo servo drive è dotato di un alimentatore che funziona a 200VAC ed è compatibile con motori come l'HA-LFS801 e l'HA-LFS12K1.



Caratteristiche:

I dettagli di questo prodotto sono i seguenti: Il numero di parte assegnato a questo prodotto è MR-J2S-11KB, denominato anche MRJ2S11KB.Questo modulo è un servo amplificatore e può comunicare attraverso la rete SSCPer fornire una visione più dettagliata di questo prodotto, abbiamo delineato le sue specifiche di conseguenza:- Tipo di modulo: Amplificatore servo - Comunicazione: Rete SSC - Tensione/Frequenza: 200V CA - Potenza di uscita: 11KW Come indicato in precedenza, questo modulo funziona a 200V CA e ha una potenza di uscita di 11KW.Questo modulo appartiene anche alla categoria degli amplificatori servo e può comunicare tramite la rete SSCIl suo numero di parte è MRJ2S11KB, noto anche come MR-J2S-11KB.

Parametri tecnici:

tensione/frequenza: da 200 a 230 VAC a 1 fase 50/60 Hz

Variazioni di tensione ammissibili: da 170 a 253 VAC in una fase

Variazioni di frequenza ammissibili: ± 5% massimo

Consumo di energia (W): 50

Tensione/frequenza (nota 1): 3-fase 200-230VAC 50/60Hz (nota 2)

Variazioni di tensione ammissibili: da 170 a 253 VAC in tre fasi

Variazioni di frequenza ammissibili: ± 5% massimo

Sistema di controllo PWM/controllo corrente a onde sinusoidali

Impianto integrato (nota 3)

Opzione esterna

Disattivazione da sovraccarico, disattivazione da sovravoltaggio di rigenerazione, disattivazione da sovraccarico (elettronica termica), protezione da surriscaldamento del servomotore, protezione da guasti di codificatore, protezione da guasti di rigenerazione,Protezione da sottovoltaggio/interruzione improvvisa della corrente, protezione contro il sovravelocità, protezione contro gli eccessi di errore

Circa 10 Mpps

Auto raffreddamento, aperto (IP00)

Calore della corrente di alimentazione

Temperatura ambiente: da 0 a 55°C (32 a 131°F) (non congelamento), conservazione: da 20 a 65°C (4 a 149°F) (non congelamento)

Umidità ambiente: massimo 90% RH (non condensabile), stoccaggio: massimo 90% RH (non condensabile)

Atmosfera: all'interno (senza luce solare diretta); senza gas corrosivi, gas infiammabili, nebbia di petrolio o polvere

Altezza: 1000 m o meno sul livello del mare

Vibrazione: 5,9 m/s2 massimo

kg [lb]	1.7 (3.7)	2.0 (4.4)	2.0 (4.4)	4.9 (10.8)	7.2 (15.9)	15 (33)	16 (35.3)	20 (44.1)

Fornitore di alimentazione del circuito principale: tensione/frequenza (nota 1)

Variazioni di tensione ammissibili

Fluctuazioni di frequenza ammissibili

Alimentazione del circuito di controllo: tensione/frequenza -

Variazioni di tensione ammissibili

Fluctuazioni di frequenza ammissibili

Consumo di energia (W) -

Massa: kg [lb] -



Applicazioni:

Il servo CA di uso generale della serie Mitsubishi MELSERVO-J2-Super vanta prestazioni e funzioni ancora più elevate rispetto alla serie MELSERVO-J2.Può essere collegato a un controller di servosistema o a un dispositivo simile tramite un bus seriale (SSCNET) e legge i dati di posizione direttamente per eseguire l'operazione.

Utilizzando i dati provenienti da un'unità di comando, è possibile controllare la velocità e la direzione di rotazione del servomotore ed eseguire un posizionamento di precisione.Per proteggere il transistor di potenza nel circuito principale da sovraccarico dovuto ad una improvvisa accelerazione/rallentamento o sovraccarico, un limite di coppia viene imposto al servoamplificatore dal circuito della pinza. È inoltre possibile modificare il valore limite di coppia a qualsiasi valore con un input analogo esterno o il parametro.

La nuova serie è dotata di una funzione di comunicazione seriale RS-232C che consente l'utilizzo di un personal computer dotato di MR Configurator (servo software di configurazione) per eseguire l'impostazione dei parametri,operazione di prova, monitoraggio della visualizzazione dello stato, regolazione del guadagno, ecc. La regolazione automatica in tempo reale consente la regolazione automatica dei guadagni servo in base alla macchina.

Il servomotore della serie MELSERVO-J2-Super è dotato di un codificatore di posizione assoluta con una risoluzione di 131072 impulsi/ritmi, che garantisce un controllo più preciso rispetto alla serie MELSERVO-J2.L'aggiunta di una batteria al servo amplificatore crea un sistema di rilevamento della posizione assoluta, rendendo inutile il ritorno della posizione di partenza in caso di accensione o di allarme, impostando una sola volta la posizione di partenza.
