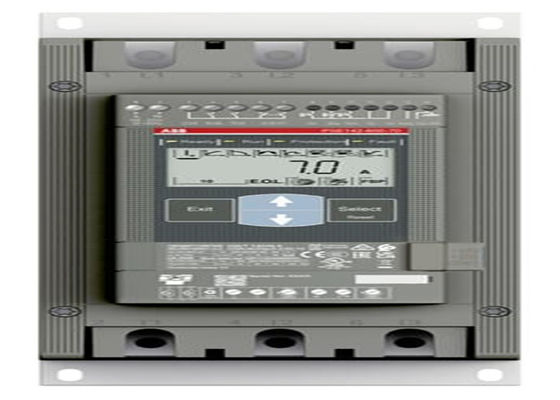

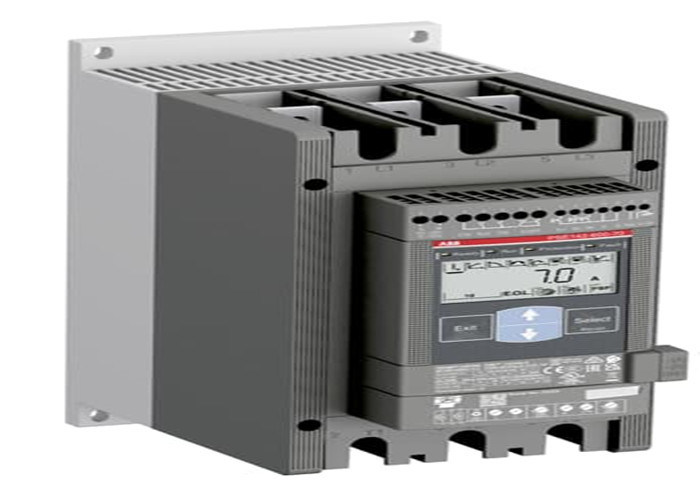

ABB PSE142-600-70 1SFA897110R7000 ha una corrente nominale massima di 142 A con una portata di tensione di funzionamento
Informazioni generali
Alias commerciali globali:
PSE142-600-70
Tipo di prodotto esteso:
PSE142-600-70
ID del prodotto:
1SFA897110R7000
Indicazione del tipo ABB:
PSE142-600-70
EAN:
7320500400685
Descrizione del catalogo:
PSE142-600-70 Softstarter - 143 A - 208... 600 V CA
Descrizione lunga:
Il softstarter PSE142-600-70 ha una corrente operativa massima nominale di 142 A con una tensione di funzionamento da 208 a 600 V AC. La tensione di controllo nominale è compresa tra 100 a 250 V AC a 50/60 Hz.PSE è dotato di un controllo bi-fase con inizio e arresto morbidi attraverso una rampa di tensione o coppia. Ha un bypass integrato per una facile installazione e un risparmio energetico. Un segnale RUN, TOR ed Event è disponibile da un'uscita di relè in NO (normalmente in stato aperto).Il PSE ha funzioni quali limite di correntePer interagire con PSE, ha un display illuminato che utilizza simboli per diventare neutro nel linguaggio.si può aggiungere una tastiera esterna identica con un rating di IP66. Ci sono tre modi per comunicare con PSE. Può essere fatto da input hardwire Start/Stop o da Reset of fault. Un'altra opzione popolare è la comunicazione fieldbus integrata Modbus RTU.Puoi anche utilizzare un adattatore esterno e una spina FieldbusPSE è un vero e proprio softstarter di uso generale, un perfetto equilibrio tra elevata capacità di avvio e efficienza dei costi.Molto adatto per motori trifasici di piccole e medie dimensioni con correnti nominali da 18...370 A. Le applicazioni tipiche sono, ad esempio, pompe, ventilatori, compressori e trasportatori.
Ordinazione
Quantità minima d'ordine:
1 pezzo
Numero della tariffa doganale:
85371091
Scarichi popolari
Scheda tecnica, informazioni tecniche:
1SFC132012C0201
Istruzioni e manuali:
1SFC132057M0201
Disegno dimensionale CAD:
2CDC001079B0201
Diagramma del cablaggio:
N/A
Dimensioni
Larghezza netta del prodotto:
130 mm
Altezza netta del prodotto:
295 mm
Profondità / lunghezza netta del prodotto:
220 mm
Peso netto del prodotto:
40,4 kg
Tecnico
tensione di funzionamento nominale:
208... 600 V CA
Tensione nominale di alimentazione di controllo (Us):
100... 250 V CA
Voltaggio nominale del circuito di controllo (Uc):
24 V di corrente
Frequenza nominale (f):
50/60 Hz
Circuito principale 50 / 60 Hz
Potenza operativa nominale - connessione in linea (Pe):
(230 V) 40 kW
(400 V) 75 kW
(500 V) 90 kW
Corrente di funzionamento nominale - connessione in linea (Ie):
143 A
Percentuale del fattore servizio:
100 per cento
Protezione da sovraccarico:
Protezione elettronica da sovraccarico integrata
sovraccarico elettronico integrato:
- Sì, sì.
Corrente nominale regolabile del motore Ie:
30... 100 per cento
Capacità di avvio a corrente nominale massima Ie:
4xIe per 10
Orario della rampa:
0... 30 secondi [unità di tempo]
1... 30 secondi [unità di tempo]
Tensione iniziale durante l'avvio:
30... 70 %
Rampata speciale di abbassamento di tensione:
No %
Funzione limite di corrente:
1.5... 7xIe
Commuta per la connessione Delta interna:
- No, no.
Eseguire il relè del segnale:
- Sì, sì.
Relaio del segnale di by-pass:
- Sì, sì.
Relai del segnale di guasto:
- Sì, sì.
Relai del segnale di sovraccarico:
- Sì, sì.
Output analogici:
4...20 mA
Indicazione del segnale di partenza completata (LED):
Verde
Indicatore di segnale pronto all'avvio/in standby ON (LED):
Verde
Indicazione del segnale in funzione R (LED):
Verde
Indicatore di segnale di rampa verso l'alto/verso il basso (LED):
Verde
Protezione dell'indicazione del segnale (LED):
Giallo
Difficoltà di indicazione del segnale (LED):
Rosso
Numero di partenze all'ora a 3,5*Ie per 7 secondi 50% ON Time 50% OFF Time:
10
Comunicazione:
Modbus-RTU
Grado di protezione:
IP00
Tipo di terminale:
Circuito principale: barre
Capacità di connessione Circuito principale:
Diametro del foro 8,5 mm
rigido 1/2 x 2,5... 70 mm2
Larghezza e spessore 17,5x5 mm
Circuito di controllo della capacità di connessione:
1 x 2,5 mm2 rigidi
2 x 1,5 mm2 rigidi
Circuito di alimentazione della capacità di collegamento:
1 x 2,5 mm2 rigidi
Torsione di serraggio:
Circuito di controllo 0,5 N·m
Circuito principale 18 N·m
Circuito di alimentazione 0,5 N·m
Tipo principale di prodotto:
PSE142
Funzione:
Avvio morbido con controllo coppia
Avvio morbido con rampa di tensione
Fermo morbido con controllo della coppia
Fermo morbido con rampa di tensione
Inizio a calcio
Avvio della sequenza
Limite di corrente
Avvio inverso (contattori esterni)
Ripristino automatico
Registro degli eventi
Funzione di protezione:
Protezione da sovraccarico elettronico, EOL; protezione del rotore bloccato; protezione da sottoccarico di corrente
UL/CSA tecnica
Voltaggio di funzionamento massimo UL/CSA:
Circuito principale 600 V
Torsione di serraggio UL/CSA:
Circuito di controllo 4.4 in·lb
Circuito principale 159.3
Circuito di alimentazione 4.4 in·lb
Ambiente
Temperatura dell'aria ambiente:
Operazione -25... +60 °C
Conservare a -40... +70 °C
Grado di protezione:
IP00
Conformità materiale
Modello di segnalazione dei minerali di conflitto (CMRT):
9AKK108467A5658
Dichiarazione REACH:
2CMT2022-006481
Informazioni sulla RoHS:
2CMT2022-006500
Status RoHS:
A seguito della direttiva 2011/65/UE e dell'emendamento 2015/863 del 22 luglio 2019
Legge sul controllo delle sostanze tossiche - TSCA:
2CMT2023-006524
RAEE B2C / B2B:
Da un'azienda all'altra
Categoria RAEE:
5. attrezzature di piccole dimensioni (senza dimensioni esterne superiori a 50 cm)
Certificati e dichiarazioni
Certificato CQC:
CQC2011010304468089
Dichiarazione di conformità - CCC:
2020980304001545
Dichiarazione di conformità - CE:
2CMT2015-005447
Informazioni sul contenitore
Larghezza del pacchetto di livello 1:
203 mm
Pacco livello 1 profondità / lunghezza:
282 mm
Pacchetto Livello 1 Altezza:
363 mm
Peso lordo del pacchetto di livello 1:
50,4 kg
EAN di pacchetto di livello 1:
7320500400685
Unità di livello 1 del pacchetto:
scatola 1 pezzo
Classificazioni
Codice di classificazione dell'oggetto:
Q.
ETIM 7:
EC000640 - Iniziatore morbido
ETIM 8:
EC000640 - Iniziatore morbido
ETIM 9:
EC000640 - Iniziatore morbido
Classe eC:
V11.0: 27370907
UNSPSC:
39121521
IDEA Granular Category Code (IGCC):
4740 >> Iniziatore morbido
Accessori
Filtri
Nessun filtro da mostrare
12 Prodotti
Identificatore Descrizione Tipo Qty Unità di misura
1SDA066917R1
KIT FC Cu XT4 3 pezzi
KIT FC Cu XT4 3 pezzi
1
pezzo
1SDA054988R1
KIT FC CuAl 1x185mm2 T4 3pcs
KIT FC CuAl 1x185mm2 T4 3pcs
1
pezzo
1SFN074707R1000
Ampliamento del terminal LW185
LW185
1
pezzo
1SFA899221R1002
PSLE-185 KIT TERMINALE
PSLE-185
1
pezzo
1SFN074810R1000
LX205 Estensione del terminale
LX205
1
pezzo
