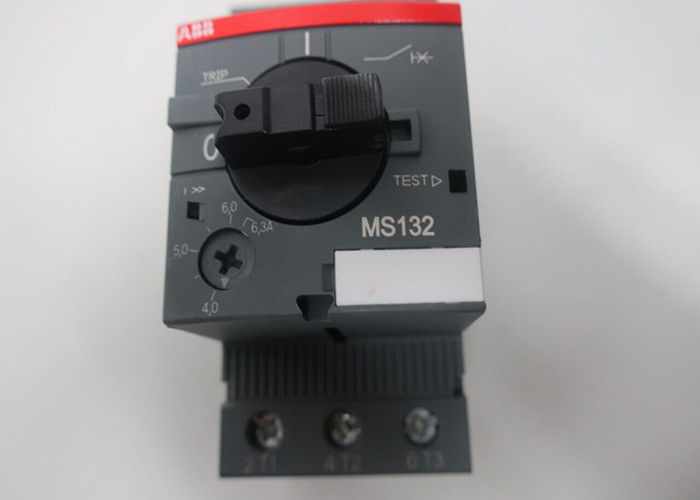

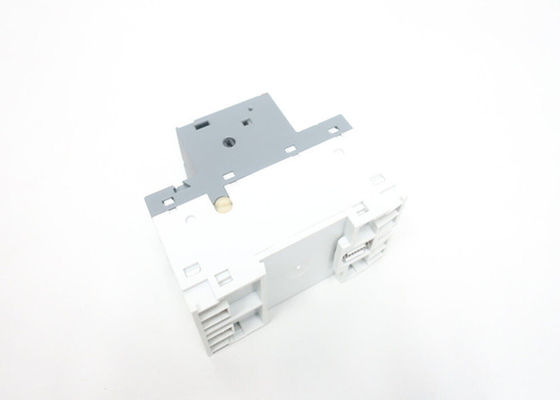

MS132-6.3 è un dispositivo compatto di larghezza 45 mm con corrente nominale di funzionamento



Informazioni generali

Tipo di prodotto esteso:
MS132-6.3
Codice prodotto:
Codice articolo: 1SAM350000R1009
Codice EAN:
4013614400094
Descrizione del catalogo:
MS132-6.3 Avviatore motore manuale 4.0 ... 6.3 A
Descrizione lunga:
L'avviatore manuale per motori MS132-6.3 (noto anche come interruttore di protezione motore o protettore manuale per motori) è un dispositivo compatto da 45 mm di larghezza con una corrente operativa nominale di Ie = 6,3 A. Questo dispositivo viene utilizzato per accendere e spegnere manualmente i motori e per proteggerli in modo affidabile e senza la necessità di un fusibile da cortocircuiti, sovraccarichi e guasti di fase. L'avviatore manuale per motori offre una capacità di interruzione nominale per cortocircuito di servizio Ics = 100 kA a 400 V CA e classe di sgancio 10. Ulteriori caratteristiche sono la funzione di disconnessione integrata, la compensazione della temperatura, il meccanismo di sgancio libero e una maniglia rotante con una chiara indicazione della posizione dell'interruttore. L'avviatore manuale per motori è adatto per applicazioni trifase e monofase. La maniglia è bloccabile per proteggere da modifiche non autorizzate. Contatti ausiliari, contatti di segnalazione, sganciatori di minima tensione, sganciatori di derivazione, barre di distribuzione trifase, blocchi di alimentazione di potenza e distanziatori per terminali sono disponibili come accessori.





L'avviatore manuale per motori MS132-6.3 è un dispositivo versatile progettato principalmente per proteggere i motori da vari guasti elettrici, consentendo al contempo il controllo manuale del loro funzionamento. Ecco le caratteristiche e le specifiche principali dell'MS132-6.3:

1. Tipo di dispositivo: Avviatore manuale del motore (noto anche come interruttore di protezione del motore).

2. Larghezza: dimensioni compatte con una larghezza di 45 mm, che lo rendono salvaspazio.

3. Corrente nominale di funzionamento (Ie): 6,3 A. Indica la corrente continua massima che il dispositivo può gestire in normali condizioni operative.

4. Capacità di interruzione di cortocircuito (Ics): 100 kA a 400 V CA. Specifica la massima corrente di guasto che il dispositivo può interrompere in modo sicuro senza danni.

5. Classe di intervento: Classe 10. Si riferisce alle caratteristiche di intervento del dispositivo in condizioni di sovraccarico.

6. Funzioni di protezione:

   • Protezione da cortocircuito: protegge dai guasti dovuti a cortocircuito.
   • Protezione da sovraccarico: protegge da condizioni di sovracorrente prolungata.
   • Protezione da guasti di fase: protegge da scenari di guasti di fase.

7. Funzioni integrate:

   • Funzione di disconnessione: consente di scollegare manualmente il motore.
   • Compensazione della temperatura: garantisce un funzionamento affidabile in un ampio intervallo di temperature.
   • Meccanismo Trip-Free: impedisce che il dispositivo venga mantenuto manualmente in posizione "on" durante una condizione di guasto.
   • Maniglia bloccabile: protegge la maniglia per impedirne l'uso non autorizzato.

8. Funzionamento: Adatto sia per applicazioni trifase che monofase, offre flessibilità nel controllo del motore.

9. Accessori disponibili:

   • Contatti ausiliari: per ulteriori scopi di controllo o segnalazione.
   • Contatti di segnalazione: per indicare lo stato dell'avviatore del motore.
   • Interruttori di minima tensione: per scollegare automaticamente il motore in caso di cali di tensione.
   • Bobine di sgancio: per la possibilità di sgancio a distanza.
   • Barre collettrici trifase, blocchi di alimentazione, distanziatori per terminali: per un'installazione e una connettività più semplici.

10. Maniglia: è dotata di una maniglia girevole con chiara indicazione della posizione dell'interruttore, che facilita l'uso e la visibilità dello stato.



Ordinazione

Quantità di ordine minimo:
1 pezzo
Numero della tariffa doganale:
85362010

Download popolari

Scheda tecnica, informazioni tecniche:
2CDC131021D0202
Istruzioni e manuali:
Numero di parte: 2CDC131022M6802
Istruzioni e manuali (parte 2):
Codice articolo: 2CDC131060M0202
Istruzioni operative Ex:
Numero di parte: 2CDC131063M6801
Curva caratteristica tempo-corrente:
Numero di parte: 1SAM300505F0009
Caratteristica I²t:
Numero di parte: 1SAM300507F0001
Numero di parte: 1SAM300507F0003
Caratteristica della corrente di interruzione:
Numero di parte: 1SAM300508F0001
Numero di parte: 1SAM300508F0003
Disegno dimensionale CAD:
2CDC001079B0201
Diagramma dimensionale:
Numero di parte: 1SAM300402F0001





Dimensioni

Larghezza netta del prodotto:
45 millimetri
Altezza netta del prodotto:
90 millimetri
Profondità/Lunghezza della rete del prodotto:
86,75 millimetri
Peso netto del prodotto:
0,265 kg





Tecnico

Capacità di interruzione nominale del servizio in caso di cortocircuito (Ics):
(230 V CA) 100 kA
(250 V DC) 3 poli in serie 10 kA
(400 V CA) 100 kA
(440 V CA) 30 kA
(500 V CA) 20 kA
(690 V CA) 3 kA
Capacità di interruzione nominale massima in caso di cortocircuito (Icu):
(230 V CA) 100 kA
(400 V CA) 100 kA
(440 V CA) 30 kA
(500 V CA) 20 kA
(690 V CA) 3 kA
Impostazione della corrente di cortocircuito istantanea nominale (Ii):
78,8 A
Intervallo di impostazione:
4.0 ... 6.3 A
Potenza operativa nominale AC-3 (Pe):
(400 V) Trifase 2,2 kW
Potenza nominale operativa AC-3e (Pe):
(400 V) Trifase 2,2 kW
Tensione nominale di funzionamento:
Circuito principale 690 V CA
Circuito principale 250 V CC
Corrente nominale di funzionamento (Ie):
6.3 Un
Corrente nominale di funzionamento AC-3 (Ie):
6.3 Un
Corrente nominale di funzionamento AC-3e (Ie):
6.3 Un
Corrente nominale di funzionamento DC-5 (Ie):
6.3 Un
Frequenza nominale (f):
Circuito principale 50 Hz
Circuito principale 60 Hz
Frequenza operativa (fsw):
0 ... 400 Hz
Tensione nominale di tenuta all'impulso (Uimp):
Circuito principale 6 kV
Tensione di isolamento nominale (Ui):
690 Volt
Perdita di potenza:
a condizioni operative nominali per polo 0,7 ... 1,8 W
Numero di poli:
3
Corrente termica convenzionale in aria libera (Ith):
Circuito principale 6,3 A
Grado di protezione:
Alloggiamento IP20
Terminali del circuito principale IP10
Grado di inquinamento:
3
Durata elettrica:
50000 ciclo
Durata meccanica:
100000 ciclo
Tipo di terminale:
Morsetti a vite
Capacità di collegamento del circuito principale:
Flessibile con ghiera 1/2x 0,75 ... 2,5 mm²
Flessibile con ghiera isolata 1/2x 0,75 ... 2,5 mm²
Flessibile 1/2x 0,75 ... 2,5 mm²
Rigido 1/2x 1 ... 4 mm²
Coppia di serraggio:
Circuito principale 0,8 ... 1,2 N·m
Lunghezza di spelatura del filo:
Circuito principale 9 mm
Cacciavite consigliato:
Pozidriv 2
Posizione di montaggio:
1 ... 6
Montaggio su guida DIN:
TH35-15 (guida di montaggio 35 x 15 mm) secondo IEC 60715
TH35-7.5 (guida di montaggio 35 x 7,5 mm) secondo IEC 60715
Distanza minima di montaggio:
Pannello conduttivo elettrico, orizzontale - fino a 400 V 0 mm
Scheda conduttiva elettrica, orizzontale - fino a 690 V 1,5 mm
Pannello conduttivo elettrico, verticale 75 mm
Altro dispositivo stesso tipo, orizzontale 0 mm
Altro dispositivo stesso tipo, verticale 150 mm
Tipo di attuatore:
Maniglia rotante
Indicazione della posizione del contatto:
ACCESO / SPENTO / VIAGGIO
Standard:
Norma CEI/EN 60947-1
Norma CEI/EN 60947-2
Norma CEI EN 60947-4-1
Norma UL 60947-1
UL 60947-4-1
Norma IEC 60335-2-40 A2L
Osservazioni:
UL508 Controllore motore combinato autoprotetto (tipo E) in combinazione con blocco alimentatore S1-M3-xx

Tecnico UL/CSA

Corrente di cortocircuito nominale (SCCR):
Controllori combinati autoprotetti manuali (tipo E), (480Y / 277 V CA) 65 kA
Controllori combinati autoprotetti manuali (tipo E), (600Y / 347 V CA) 18 kA
Qualsiasi fusibile o interruttore automatico UL, installazioni di gruppo (480 V CA) 65 kA
Qualsiasi fusibile o interruttore automatico UL, installazioni di gruppo (600 V CA) 35 kA
Qualsiasi fusibile o interruttore automatico UL, sezionatore motore (480 V CA) 65 kA
Qualsiasi fusibile o interruttore automatico UL, sezionatore motore (600 V CA) 18 kA
Qualsiasi fusibile o interruttore automatico omologato UL, protezione del conduttore di presa in installazioni di gruppo (480Y/277 V CA) 65 kA
Qualsiasi fusibile o interruttore automatico omologato UL, protezione del conduttore di presa in installazioni di gruppo (600Y/347 V CA) 18 kA
Tensione massima di esercizio UL/CSA:
Circuito principale 600 V CA




Valutazione della potenza UL/CSA:
(200 V CA) Trifase 1 Hp
(208 V CA) Trifase 1 Hp
(220 ... 240 V CA) Trifase 1,5 Hp
(440 ... 480 V AC) Trifase 3 Hp
(550 ... 600 V AC) Trifase 5 Hp
Uso del motore a pieno carico:
(200 V CA) Trifase 6,3 A
(208 V CA) Trifase 6,3 A
(220 ... 240 V CA) Trifase 6,3 A
(440 ... 480 V CA) Trifase 4,8 A
(550 ... 600 V CA) Trifase 6,1 A
Amplificatori a rotore bloccato:
(200 V CA) Trifase 37,8 A
(208 V CA) Trifase 37,8 A
(220 ... 240 V CA) Trifase 37,8 A
(440 ... 480 V AC) Trifase 32 A
(550 ... 600 V AC) Trifase 36,8 A
Classificazione per uso generale UL/CSA:
(600 V CA) 6,3 A
Capacità di collegamento circuito principale UL/CSA:
Flessibile 1/2x 16-12 AWG
Cavo intrecciato 1/2x 16-12 AWG
Coppia di serraggio UL/CSA:
Circuito principale 10 ... 12 in·lb

Ambientale

Temperatura dell'aria ambiente:
Intorno al recinto 0 ... +40 °C
Funzionamento -25 ... +70 °C
Funzionamento compensato -25 ... +60 °C
Conservazione -50 ... +80 °C
Compensazione della temperatura dell'aria ambiente:
SÌ
Altitudine massima operativa consentita:
2000 metri
Resistenza agli urti secondo IEC 60068-2-27:
11 ms Impulso 25g
Resistenza alle vibrazioni:
5g 3 ... 150 Hz
