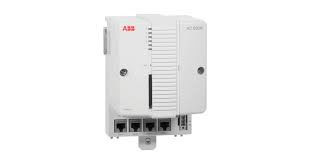

3BSE069209R1 TU818 ABB Brand Compact Module Termination Unit
Descrizione:
Tipo di prodotto: Modulo_Terminazione_Unità
ID del prodotto: 3BSE069209R1
Indicazione di tipo ABB: TU818
Descrizione del catalogo: TU818 Compact MTU, 50V
Descrizione completa: Unità di terminazione di moduli compatta con terminali di segnale 1x32 (e 2x16).
Ordinazione
Codice SA: 853690-- Apparecchi elettrici per l'interruzione o la protezione di circuiti elettrici, o per la connessione a o all'interno di circuiti elettrici (ad esempio interruttori, relè, fusibili, soppressori di sovratensioni),Infissi, prese, supporti per lampade e altri connettori, scatole di connessione), per tensione non superiore a 1 000 volt; connettori per fibre ottiche, fasci o cavi di fibre ottiche.- Altri apparecchi
Numero della tariffa doganale: 85369095
Dimensioni
Profondezza / lunghezza netta del prodotto: 64 mm
Altezza netta del prodotto: 170 mm
Larghezza netta del prodotto: 58,5 mm
Peso netto del prodotto: 0,26 kg
Ambiente
Stato RoHS: in conformità della direttiva 2011/65/UE
Categoria RAEE: 5. Apparecchiature di piccole dimensioni (senza dimensioni esterne superiori a 50 cm)
Numero di batterie: 0
SCIP: non è presente SVHC Bulgaria (BG)
Il TU818 è un'unità di terminazione del modulo compatto a 50 V a 32 canali (MTU) per il S800 I/O. Il MTU è un'unità passiva utilizzata per il collegamento del cablaggio di campo ai moduli I/O.Contiene anche una parte del ModuleBus.
Il MTU distribuisce il ModuleBus al modulo I/O e al successivo MTU.
Due tasti meccanici vengono utilizzati per configurare l'MTU per diversi tipi di moduli I/O. Si tratta di una configurazione meccanica e non influisce sulla funzionalità dell'MTU o del modulo I/O.Ogni chiave ha sei posizioni., che dà un numero totale di 36 diverse configurazioni.
Caratteristiche e vantaggi
- Installazione compatta di moduli I/O utilizzando connessioni a un filo o a due fili (a seconda del tipo di modulo I/O).
- Fino a 32 canali di segnali di campo e connessioni di potenza di processo.
- Connessioni a ModuleBus e moduli I/O.
- La chiavetta meccanica impedisce l'inserimento del modulo I/O sbagliato.
- Dispositivo di attacco alla rotaia DIN per la messa a terra.
- Montaggio DIN.
Informazioni generali
| Numero dell'articolo |
3BSE069209R1 |
| Tipo |
Compatto |
| Connessione |
Blocco terminale |
| Canali |
32 |
| Voltaggio |
50 V |
| Montaggio |
Entrambe le direzioni |
| Dettaglio di montaggio |
Orizzontale 55 oC (131 °F)
Verticale 40 oC (104 °F) |
| Utilizzo con I/O |
L'accesso a tali servizi è soggetto a restrizioni di cui all'articolo 6 del regolamento (CE) n. 765/2008. |
| Connessioni di processo |
40 terminale a vite a poli |
| I/S singoli/ridondanti |
Non sposato |
Dati dettagliati
| Corrente massima per canale di I/O |
2.5 A |
| Connessione di corrente massima del processo |
L1+ max 8A L2+ max 8A |
| Dimensioni accettabili del filo |
Materiale solido: 0,5 - 2,5 mm2
Strati: 0,5 - 1,5 mm2 |
| tensione di prova dielettrica |
500 V a.c. |
Unità terminale MTU
| Nome |
Tipo |
Connessione |
Canali |
Voltaggio |
Montaggio |
| TU810V1 |
Compatto |
Blocco terminale |
16 |
50 V |
Entrambe le direzioni |
| TU811V1 |
Compatto |
Blocco terminale |
8 |
250 V |
Entrambe le direzioni |
| TU812V1 |
Compatto |
25 pin D-sub |
16 |
50 V |
Entrambe le direzioni |
| TU813 |
Compatto |
Connettore a scatto |
8 |
250 V |
Entrambe le direzioni |
| TU814V1 |
Compatto |
Connettore a scatto |
16 |
50 V |
Entrambe le direzioni |
| TU818 |
Compatto |
Blocco terminale |
32 |
50 V |
Entrambe le direzioni |
| TU819 |
Compatto |
25 pin D-sub |
32 |
50 V |
Entrambe le direzioni |
| TU830V1 |
Estensione |
Blocco terminale |
16 |
50 V |
Entrambe le direzioni |
| TU831V1 |
Estensione |
Blocco terminale |
8 |
250 V |
Entrambe le direzioni |
| TU833 |
Estensione |
Connettore a scatto |
16 |
50 V |
Entrambe le direzioni |
| TU834 |
Estensione |
Blocco terminale |
8 |
50 V |
Entrambe le direzioni |
| TU835V1 |
Estensione |
Blocco terminale |
8 |
50 V |
Entrambe le direzioni |
| TU836V1 |
Estensione |
Blocco terminale |
8 |
250 V |
Entrambe le direzioni |
| TU837V1 |
Estensione |
Blocco terminale |
8 |
250 V |
Entrambe le direzioni |
| TU838 |
Estensione |
Blocco terminale |
16 |
50 V |
Entrambe le direzioni |
| TU839 |
Estensione |
Blocco terminale |
8 |
250 V |
Entrambe le direzioni |
| TU842 |
Riducibile |
Blocco terminale |
16 |
50 V |
Orizzontale |
| TU843 |
Riducibile |
Blocco terminale |
16 |
50 V |
Verticale |
| TU844 |
Riducibile |
Blocco terminale |
8 |
50 V |
Orizzontale |
| TU845 |
Riducibile |
Blocco terminale |
8 |
50 V |
Verticale |
| TU850 |
Estensione |
Blocco terminale |
16 |
50 V |
Entrambe le direzioni |
| TU851 |
Estensione |
Blocco terminale |
16 |
250 V |
Entrambe le direzioni |
| TU852 |
Riducibile |
25 pin D-sub |
16 |
50 V |
Orizzontale |
| TU854 |
Riducibile |
25 pin D-sub |
16 |
50 V |
Orizzontale |
| TU890 |
Compatto |
Blocco terminale |
8 |
24 V |
Orizzontale |
| TU891 |
Compatto |
Blocco terminale |
8 |
24 V |
Orizzontale |
Ambiente e certificazione
| Marchio CE |
- Sì, sì. |
| Sicurezza elettrica |
IEC 61131-2 |
| Luogo pericoloso |
Zona ATEX 2 |
| Certificazione marina |
ABS, BV, DNV-GL, LR, RS |
| Classificazione di protezione |
IP20 secondo IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 |
G3 |
| Condizioni climatiche di esercizio |
0 a + 55 °C (Manifestazione -40 a + 70 °C), RH=5 a 95% senza condensazione, IEC/EN 61131-2 |
| Grado di inquinamento |
Grado 2, IEC 60664-1 |
| Condizioni di esercizio meccaniche |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorie di sovratensione |
IEC/EN 60664-1, EN 50178 |
| Classe di attrezzature |
Classe I secondo la norma IEC 61140; (protetto da terra) |
| conformità RoHS |
EN 50581:2012 |
| conformità dei RAEE |
Direttiva 2012/19/UE |
