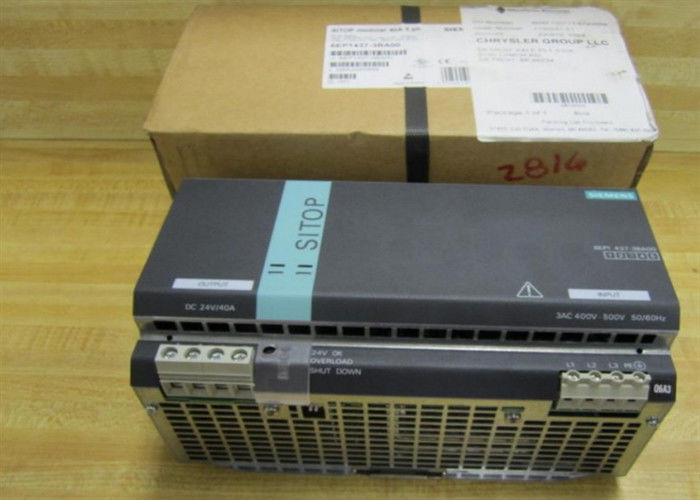

Siemens 6EP1 437 3BA00 Fornitura di alimentazione Input 400-500 V 3 AC Output: 24 V DC/40 A Nota

Siemens 6EP1 437 3BA00 Fornitura di alimentazione Input 400-500 V 3 AC Output: 24 V DC/40 A Nota


Dettagli di 6EP1 437 3BA00

Numero dell'articolo (numero destinato al mercato) 6EP1437-3BA00
Descrizione del prodotto SITOP modulare 40 A ingresso di alimentazione stabilizzata: 400-500 V 3 uscita CA: 24 V CC/40 A
Famiglia di prodotti
Ciclo di vita del prodotto (PLM) PM400:Iniziato l'eliminazione graduale
PLM Data di entrata in vigore L'eliminazione graduale del prodotto a partire da: 01.10.2014

Input
Scheda di dati 6EP1437-3BA00
SITOP MODULAR/3AC/24VDC/40A
SITOP modulare 40 A stabilizzato
ingresso di alimentazione: 3 AC 400-
500 V di uscita: 24 V DC/40 A
Input
Input AC a 3 fasi
Valore di tensione nominale Vin nominale 400... 500 V
Intervallo di tensione AC 320... 550 V
● Nota A partire da Vin > 340 V
Input a larga gamma Sì
Resistenza alla sovratensione 2,3 × Vin nominale, 1,3 ms
Codice di carica a vin = 400 V
Codice di bufferazione a bassa tensione nominale, min. 6 ms; a VIN = 400 V
Frequenza nominale della linea 1 50 Hz
Frequenza nominale della linea 2 60 Hz
Intervallo di linea nominale 47... 63 Hz
corrente di ingresso
● a tensione di ingresso nominale di 400 V 2,2 A
Limitazione della corrente di accensione (+25 °C), massimo 70 A
I2t, massimo 2,8 A2·s
Fusibili in ingresso non presenti
Protezione all'ingresso di corrente della rete (IEC 898) Requisito: miniaturato interruttore a 3 poli 10... 16 A
caratteristica C o interruttore 3RV2011-1DA10 (impostazione 3A) o
3RV2711-1DD10 (UL 489)

Prodotto
tensione di corrente continua controllata e isolata
Voltaggio nominale Vout DC
24V
Tolleranza totale, statica ±
3%
Compensazione della rete statica, ca.
00,1%
bilanciamento del carico statico, approssimativamente
00,2%
Pico-picco di ondulazione residua, massimo.
100 mV
Spike picco-picco, massimo (larghezza di banda: 20 MHz)
200 mV
Intervallo di regolazione
24- Sì, signore.28.8V
tensione di uscita regolabile per funzione del prodotto
- Sì, sì.
Impostazione della tensione di uscita
via potenziometro; max.960 W
Visualizzazione dello stato
LED verde per 24 V OK
Segnalazione
tramite modulo di segnalazione ((6EP1961-3BA10)
Comportamento di accensione/spena
Nessun superamento di Vout (avvio morbido)
Ritardo di avvio, al massimo.
2.5 s
tempo di aumento della tensione della tensione di uscita massima

Valore di corrente nominale inferiore a 40 A
Intervallo di corrente 0... 40 A
● Nota: +60... +70 °C: Deraturazione 2%/K
potenza attiva di alimentazione tipica 960 W
corrente di sovraccarico a breve termine
● in caso di cortocircuito durante il funzionamento di 120 A
durata della capacità di sovraccarico per corrente in eccesso
● in caso di cortocircuito durante il funzionamento 25 ms
corrente di sovraccarico costante
● in caso di cortocircuito durante l'avvio di una corrente tipica di 46 A
Commutazione parallela per prestazioni migliorate Sì; caratteristica commutabile
Numero di unità di commutazione parallele per le unità di commutazione avanzate
prestazioni
2
Efficienza
Efficienza a Vout nominale, Lout nominale, circa 90%
Perdita di potenza a Vout nominale, Lout nominale, circa 106 W
Controllo a circuito chiuso
Compensazione dinamica della rete (Vin nominale ±15 %), massimo 1 %
Sgombero dinamico del carico (out: 50/100/50 %), Uout ± typ. 2 %
Tempo di impostazione del passo di carico da 50 a 100%, tipicamente 4 ms
Tempo di impostazione del passo di carico da 100 a 50%, tipicamente 4 ms
tempo di impostazione massimo 10 ms
Protezione e controllo
Protezione da sovratensione di uscita < 35 V
Limitazione della corrente, tipo 46 A
proprietà di prova di cortocircuito dell'uscita Sì
Protezione da cortocircuito In alternativa, corrente costante con caratteristiche di circa 46 A o bloccaggio
chiusura
valore RMS della corrente di cortocircuito resistente
● 46 A tipici
Indicatore di sovraccarico/cortocircuito LED giallo per "sovraccarico", LED rosso per "disattivazione di blocco"
