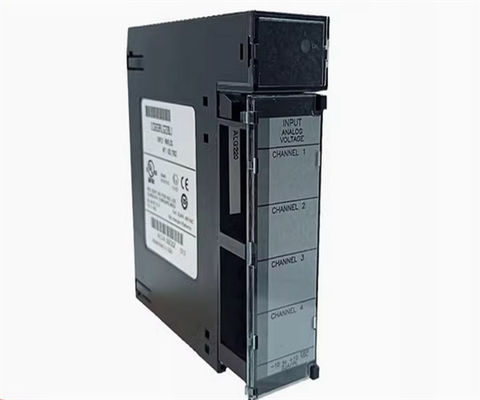

IC693ALG220 Ge Fanuc Power Supplier Series Modulo di ingresso analogo

L'IC693ALG220 è un modulo della serie 90-30 che è stato precedentemente prodotto da GE Fanuc, attualmente sotto Emerson Automation.compatibile con una gamma di segnali di ingresso da - 10 VDC a + 10 VDCQuesto modulo è opzionalmente compatibile con segnali da 0 a 20 mA che possono essere abilitati installaendo un connettore terminale di 250 Ohm sul connettore del modulo.L'IC693ALG220 è installato con Converter analogico a digitale (ADC) con risoluzione di conversione di 12 bit per l'ingresso di tensione; 10 bit per l'entrata di corrente che può essere aumentata a 11 bit con l'uso di una resistenza di precisione.Ogni canale del modulo ha una frequenza di aggiornamento individuale di 4 ms mentre il modulo è alimentato dalla fonte di alimentazione 24VDC fornita dal PLCHa un consumo di corrente di 27 mA dal bus di +5 volt sul backplane e 98 mA dal bus di +24 volt isolato.È montato su qualsiasi slot di I/O disponibile della piastra base della serie 90-30 con 5 o 10 slot e occupa un singolo slot del rackL'IC693ALG220 ha una tipico precisione assoluta di +/-10 mV/40 μA mentre il massimo è +/-30 mV/160 μA sopra la temperatura di funzionamento.risposta del filtro di ingresso di 17 Hz, isolamento del modulo di 1500 volt tra lato campo e lato logica, rigetto del canale trasversale di > 80 dB e impedenza di ingresso di > 9 Megohm in modalità tensione e 250 Ohm in modalità corrente.

Il modulo IC693ALG220 è un modulo di input analogico di GE Fanuc, che fa parte della serie 90-30.Viene fornito con 4 canali di ingresso. Ogni canale può facilmente convertire un segnale analogo in un segnale digitale, in base ai requisiti dell'applicazione dell'utente.il modulo di ingresso GE Fanuc IC693ALG220 CAV consente agli utenti di convertire segnali di ingresso da -10 a +10 Volt. La velocità di conversione per ogni canale è di circa 1 millisecondo. Così, il modulo di input IC693ALG220 fornisce un tasso di aggiornamento di circa 4 millisecondi per qualsiasi canale alla volta.Il segnale convertito ha una risoluzione di 12 bit binariIl modulo di ingresso GE Fanuc IC693ALG220 è dotato di una modalità di ingresso di corrente limitata, nonché di un jumper su ogni connettore terminale dell'utente.Gli utenti possono utilizzare il jumper per collegare un resistore shunt interno da 250 ohm al circuito. Questa resistenza di shunt consente un range di input da -40 a +40 milliampere. Tuttavia, è essenziale per gli utenti monitorare costantemente la corrente di ingresso per evitare che la resistenza di ingresso si auto riscaldasse,L'alimentazione principale del modulo di ingresso GE Fanuc IC693ALG220 CAV è un alimentatore DC isolato da +24 Volt,con una tensione di potenza superiore a 50 kVLa tensione viene inviata attraverso un regolatore/inverter per produrre la tensione necessaria al funzionamento del modulo IC693ALG220.Il modulo di ingresso IC693ALG220 è dotato di un LED che mostra agli utenti lo stato di funzionamento.
