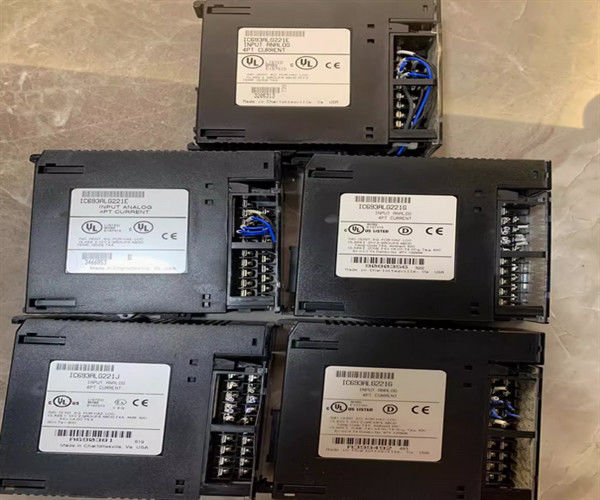

IC693ALG221 GE Fanuc Input analogo, corrente, 4 canali

Descrizione del prodotto di IC693ALG221

IC693ALG221 è un modulo di ingresso di corrente analogica con quattro canali di ingresso per il controller di logica programmabile serie 90-30.I canali di questo controller sono ognuno in grado di convertire un segnale di ingresso analogo in un segnale digitale come necessario per l'applicazioneDue intervalli di ingresso sono disponibili con un default da 4 a 20 mA con dati utente scalati, quindi 4 mA corrisponde a un conteggio di zero e 20 mA a 32000.Se viene aggiunto un jumper alla scheda terminale I/O, la gamma di ingresso è regolata da 0 a 20 mA con una scala di dati utilizzatori a scala corrispondente a un conteggio di 32000 con ogni conteggio di 800 pari a 0,5 mA. Questo modulo è dotato di due saltatori di gamma:uno per i canali 1-2 e uno per i canali 3-4.

Il modulo di ingresso IC693ALG221 consente una velocità di conversione di mezzo millisecondo per ciascuno dei canali con una velocità di aggiornamento di due millisecondi per tutti i canali forniti.La velocità di risoluzione su un segnale convertito è di 12 bit su entrambi i ranghi scelti. Percent AI user data registers in 16 bit 2?? s complement format. Se la fonte corrente viene invertita nell'input, il modulo emetterà una parola dati parallela all'estremità inferiore del range.

La protezione dell'ingresso per l'IC693ALG221 è sufficiente per funzionare con prestazioni ridotte fino a 200 V in impostazioni di modalità comuni.Tutte le connessioni di campo richiedono un buon grado tortoUn indicatore LED monitora il funzionamento dell'alimentazione.La fonte di alimentazione principale specifica dell'IC693ALG221 è l'alimentazione PLC alimentata a +24 VDC indirizzata attraverso un inverter per il modulo. IC693ALG221 utilizza l'alimentazione dall'uscita +5 VDC per azionare il circuito di isolamento.

L'IC693ALG221 è un modulo di ingresso analogo che fa parte del sistema di controllo logico programmabile (PLC) serie 90-30.Questo modulo dispone di quattro (4) canali di ingresso, ricevendo segnali di ingresso da 0 a 20 mA e da 4 a 20 mA da dispositivi e strumenti di campo.Questo modulo è dotato di un convertitore interno analogico a digitale (ADC) che consente al PLC di elaborare e condizionare ulteriormente il segnale per l'uso nel programma utente.

L'IC693ALG221 ha una risoluzione di ingresso di 12 bit con ciascuna gamma di ingresso con una risoluzione di 4 μA (1 LSB = 4 μA) per il segnale di ingresso da 4 a 20 mA e 5 μA (1 LSB = 5 μA) per il segnale di ingresso da 0 a 20 mA.Ha una precisione assoluta di 0.0,1% a scala completa + 0,1% con tensione di 200 V. Inoltre, questo modulo ha una linearità di < 1 bit minimo significativo e una risposta del filtro di ingresso di 325 Hz.

Specifiche tecniche di IC693ALG221
