Mitsubishi HC-SFS102 Servomotore a media inerzia, media capacità
Descrizioni del prodotto HC-SFS102
Il servomotore Mitsubishi HC-SFS102 è un servomotore MELSERVO di uso generale compatibile a 200 V.Si tratta di un servomotore a media inerzia e capacità media adatto a una vasta gamma di applicazioni industrialiLa potenza nominale del servomotore HC-SFS102 è di 1 kW.ed è in grado di raggiungere una velocità massima di 3000 giri al minuto in alcuni tipi di applicazioni esigentiIl servomotore HC-SFS102 ha una velocità nominale consentita istantanea di 3450 giri al minuto, garantendo un funzionamento controllato anche in caso di cambiamenti improvvisi.Il servomotore HC-SFS102 funziona con un valore nominale di coppia di 4.78 Nm, e la sua coppia massima nominale è di 14,4 Nm, consentendogli di gestire condizioni di carico variabili.la potenza nominale del motore HC-SFS102 alla coppia nominale continua è di 16.7 kW/s. È compatibile con un servoamplificatore dotato di una resistenza rigenerativa integrata con una velocità nominale di 54 volte al minuto.Il servomotore HC-SFS102 funziona con un valore di corrente nominale di 6A e una corrente nominale massima di 18APer un controllo preciso della velocità e della posizione, il servomotore HC-SFS102 utilizza un codificatore comune sia ai sistemi di rilevamento della posizione assoluta che a quelli incrementali.La risoluzione del codificatore è di 131072 impulsi per rivoluzione per garantire un controllo accuratoIl servomotore HC-SFS102 è progettato con isolamento di classe F che garantisce un funzionamento affidabile anche in ambienti difficili.La sua struttura è completamente chiusa e auto raffreddataIl servomotore HC-SFS102 pesa 7 kg.
Il motore Mitsubishi HC-SFS102 è un servomotore della serie MELSERVO. È compatibile con 200V ed è un servomotore a media inerzia e media capacità.e la velocità nominale è di 2000 giri/minLa velocità massima del servomotore HC-SFS102 è di 3000 giri al minuto e la velocità consentita istantanea di 3450 giri al minuto. La corrente nominale del servomotore HC-SFS102 è di 6A e la sua corrente nominale massima è di 18A.
Specificativi tecnici per HC-SFS102
| Tipo di modello: |
Servomotore |
| Serie: |
MELSERVO |
| Potenza di uscita nominale: |
1 kW |
| velocità nominale: |
2000 giri al minuto |
| Velocità massima |
3000 giri al minuto |
| Velocità consentita istantanea: |
3450 giri al minuto |
| Torsione nominale: |
4.78 Nm |
| Torsione massima: |
14.4 Nm |
| Potenza a coppia nominale continua: |
160,7 kW/s |
| Rating della resistenza rigenerativa integrata del servoamplificatore: |
54 volte/minuto |
| Corrente nominale: |
6A |
| Corrente massima: |
18A |
| Struttura: |
Completamente chiuso, auto raffreddato (tipo di protezione: IP65) |
| Peso: |
7 kg o 15,4 libbre |
| Marchio primario |
Mitsubishi Electric |
| Funzione principale |
Servomotore a corrente alternata |
| Serie di prodotti / nome di famiglia |
Serie MELSERVO J2S |
| Nome della sotto gamma |
Serie HC-SF |
| Funzioni |
Servomotore rotativo senza spazzole |
| Progettazione |
Codice di feedback assoluto integrato per l'albero rettilineo. (17-bit) sigillo dell'olio inerzia media / potenza media |
| Tensione di alimentazione (AC) |
Classe 200Vac |
| Corrente nominale |
6A |
| Potenza attiva nominale (kW) |
1000W / 1kW |
| Velocità di rotazione |
2000 rpm3000 rpm (massimo) |
| Torsione |
4.78Nm nominale |
| Torsione massima |
14.4Nm |
| Momento di inerzia |
0.00137kg.m2 (13,7kg.cm2) |
| Altezza netta (mm) |
176 mm |
| Larghezza netta (mm) |
130 mm |
| Profondezza netta (mm) |
200 mm |
| Modalità di montaggio |
Montaggio della flange 130x130 mm |
| Risoluzione |
Feedback a 17 bit (equivalente a 131072 ppr) |
| Grado di protezione |
Protezione IP65 |
| Dimensioni |
H176mm x W130mm x D200mm |
| Temperatura dell'aria ambiente per il funzionamento |
0...+40 °C |
| Temperatura dell'aria ambiente per lo stoccaggio |
-15°C... +70°C |
| Corrente massima |
18 A |
| Codice dell'ordine / SKU del fabbricante |
HC-SFS102 |

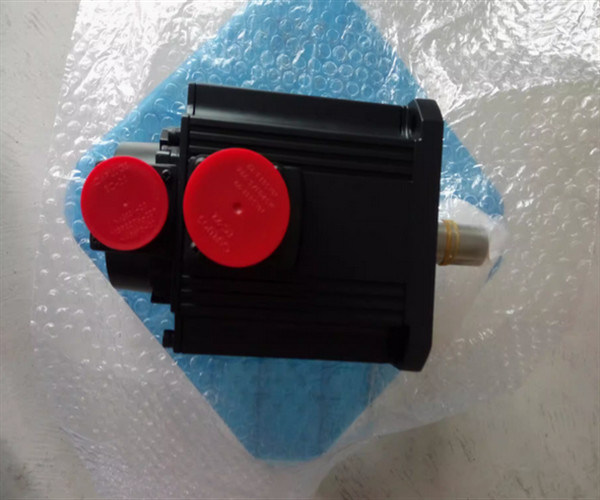

Mitsubishi Servo Motor- HC-SFS102
Caratteristiche:
Inerzia media da bassa velocità ad alta velocità tre modalità di selezione, adatte a diverse applicazioni.
Codificatore ad alta risoluzione 131072p/rev (17 bit).
L'encoder ad alta risoluzione garantisce prestazioni eccellenti e stabilità a bassa velocità.
Esempi di applicazioni:
Macchinari di trasmissione, robot, piattaforma di lavoro X-Y.
Tutte le dimensioni del motore sono le stesse di prima e tutte sono compatibili con il cablaggio.
Serie motore: media inerzia, media potenza.
Potenza di uscita nominale: 1,0 kW.
velocità nominale: 2000 r/min
Se prendere il freno: No.
Fine dell'albero: standard (diritta).
Livello di protezione: IP65 (IP67)..
