PM866AK02 /PM866K02 Ethernet 10 Modulo ABB Processore ridondante

Modulo PM866AK02 /PM866K02 Ethernet 10 Processore ridondante ABB Moduli IO digitali

3BSE050199R6

La scheda CPU contiene il microprocessore e la memoria RAM, un orologio in tempo reale, indicatori LED, pulsante INIT e un'interfaccia CompactFlash.

La piastra base del controller PM866 / PM866A dispone di due porte Ethernet RJ45 (CN1, CN2) per la connessione alla rete di controllo e due porte seriali RJ45 (COM3, COM4). Una delle porte seriali (COM3) è una porta RS-232C con segnali di controllo modem, mentre l'altra porta (COM4) è isolata e utilizzata per la connessione di uno strumento di configurazione. Il controllore supporta la ridondanza della CPU per una maggiore disponibilità (CPU, CEX-Bus, interfacce di comunicazione e I/O S800).

Semplici procedure di fissaggio/sgancio della guida DIN, utilizzando l'esclusivo meccanismo di scorrimento e blocco. Tutte le piastre base sono dotate di un indirizzo Ethernet univoco che fornisce a ogni CPU un'identità hardware. L'indirizzo è reperibile sull'etichetta dell'indirizzo Ethernet attaccata alla piastra di base del TP830.

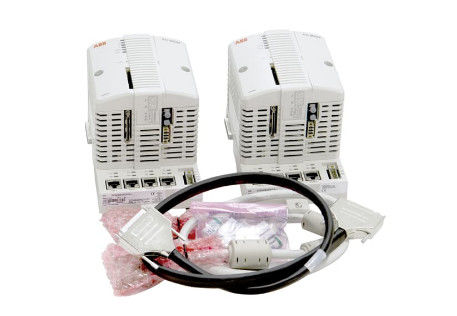

Pacchetto comprendente:
2 pezzi PM866A, CPU
2 pezzi TP830, piastra base, larghezza = 115 mm
2 pezzi TB807, terminatore ModuleBus
1 pz TK850, cavo di espansione bus CEX
1 pz TK851, cavo RCU-Link
2 pezzi Batteria per backup della memoria (4943013-6) 1 per ciascuna CPU

Caratteristiche e vantaggi

• Certificato ISA Secure -Per saperne di più
• Affidabilità e semplici procedure di diagnosi dei guasti
• Modularità, consentendo l'espansione passo dopo passo
• Protezione di classe IP20 senza necessità di involucri
• Il controller può essere configurato con il control builder 800xA
• Il controller dispone di certificazione EMC completa
• CEX-Bus sezionato utilizzando una coppia di BC810 / BC820
• Hardware basato su standard per una connettività di comunicazione ottimale (Ethernet, Profibus DP, ecc.)
• Porte di comunicazione Ethernet ridondanti integrate

• Informazioni generali

  Numero dell'articolo	3BSE081637R1 (PM866AK02)
  Ridondanza	SÌ
  Elevata integrità	NO
  Frequenza dell'orologio	133 MHz
  Prestazioni, 1000 operazioni booleane	0,09 ms
  Prestazione	0,09 ms
  Memoria	64MB
  RAM disponibile per l'applicazione	51.389MB
  Memoria flash per l'archiviazione	SÌ

• Dati dettagliati

  Tipo di processore	MPC866
  Cambia il tempo in rosso. conf.	Massimo 10 ms
  N. di applicazioni per controller	32
  N. di programmi per applicazione	64
  N. di schemi per applicazione	128
  N. di attività per controller	32
  Numero di tempi di ciclo diversi	32
  Tempo di ciclo per programmi applicativi	Fino a 1 ms
  Flash PROM per l'archiviazione del firmware	4 MB
  Alimentazione elettrica	24 V CC (19,2-30 V CC)
  Consumo energetico +24 V tipo/max	210/360 mA
  Dissipazione di potenza	5,1 W (8,6 W massimo)
  Ingresso di stato dell'alimentatore ridondante	SÌ
  Batteria di riserva incorporata	Litio, 3,6 V
  Sincronizzazione dell'orologio	1 ms tra i controller AC 800M tramite protocollo CNCP
  Coda di eventi nel controller per client OPC	Fino a 3000 eventi
  CA 800M trasm. velocità al server OPC	36-86 eventi/sec, 113-143 messaggi dati/sec
  Com. moduli su bus CEX	12
  Fornire corrente sul bus CEX	Massimo 2,4 A
  Cluster I/O su Modulebus con non rosso. processore	1 elettrico + 7 ottici
  Cluster I/O su Modulebus con rosso. processore	0 elettrici + 7 ottici
  Capacità I/O su Modulebus	Max 96 (PM866 singolo) o 84 (PM866 rosso) moduli I/O
  Velocità di scansione del bus modulo	0 - 100 ms (il tempo effettivo dipende dal numero di moduli I/O)
  Fornire corrente al Modulebus elettrico	24 V: massimo 1,0 A 5 V: massimo 1,5 A
  Canali Ethernet	2
  Interfaccia Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, femmina (8 poli)
  Protocollo di rete di controllo	MMS (Manufacturing Message Service) e IAC (Inter Application Communication)
  Dorsale consigliata della rete di controllo	Ethernet commutata da 100 Mbit/s
  Stabilità dell'orologio in tempo reale	100 ppm (circa 1 ora/anno)
  Interfaccia RS-232C	2 (uno generale, 1 per lo strumento di servizio)
  Interfaccia RS-232C (COM3) (solo non rossa)	RS-232C, 75-19 200 baud, RJ-45 femmina (8 poli), non optoisolato, supporto RTS-CTS completo
  Interfaccia RS-232C (COM4) (solo non rossa)	RS-232C, 9.600 baud, RJ-45 femmina (8 poli), optoisolato, senza supporto RTS-CTS

• Ambiente e certificazione

  Temperatura, funzionamento	da +5 a +55 °C (da +41 a +131 °F)
  Temperatura, conservazione	Da -40 a +70 °C (da -40 a +158 °F)
  Cambiamenti di temperatura	3 °C/minuto secondo IEC/EN 61131-2
  Grado di inquinamento	Grado 2 secondo IEC/EN 61131-2
  Protezione dalla corrosione	G3 conforme a ISA 71.04
  Umidità relativa	Dal 5 al 95%, senza condensa
  Rumore emesso	<55dB(A)
  Vibrazione	10 < f < 50 Hz: ampiezza 0,0375 mm, 50 < f < 150 Hz: accelerazione 0,5 g, 5 < f < 500 Hz: accelerazione 0,2 g
  Tensione di isolamento nominale	500 Vca
  Tensione di prova dielettrica	50 V
  Classe di protezione	IP20 secondo EN 60529, IEC 529
  Altitudine	2000 m secondo IEC/EN 61131-2
  Emissione e immunità	EN 61000-6-4, EN 61000-6-2
  Condizioni ambientali	Industriale
  Marchio CE	SÌ
  Sicurezza elettrica	EN 50178, IEC 61131-2, UL 61010-1, UL 61010-2-201
  Posizione pericolosa	UL 60079-15, cULus Classe 1, Zona 2, AEx nA IIC T4, ExnA IIC T4Gc X
  Certificato ISA Secure	SÌ
  Certificati marini	DNV-GL (attualmente PM866: ABS, BV, DNV-GL, LR)
  Approvazione TÜV	NO
  Conformità RoHS	EN50581:2012
  Conformità RAEE	DIRETTIVA/2012/19/UE

• Dimensioni

  Larghezza	119 mm (4,7 pollici)
  Altezza	186 mm (7,3 pollici)
  Profondità	135 mm (5,3 pollici)
  Peso (inclusa base)	K01 1200 g (2,6 libbre) / K02 2700 g (5,95 libbre)
