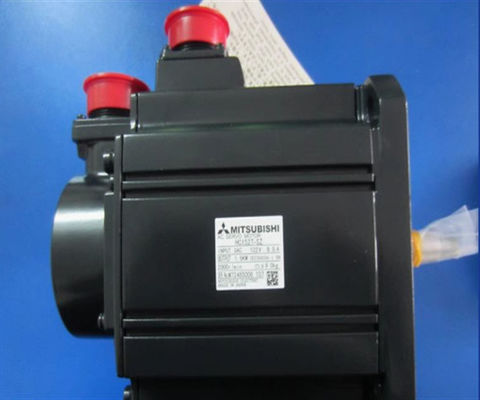

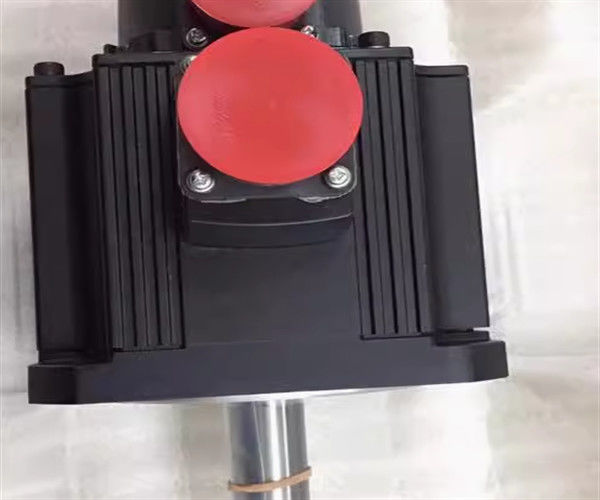

Servo motor Mitsubishi HC-SFS103 Servo amplificatore Alta risoluzione
Descrizioni del prodotto
| Marchio primario |
Mitsubishi Electric |
| Funzione principale |
Servomotore a corrente alternata |
| Serie di prodotti / nome di famiglia |
Serie MELSERVO J2S |
| Nome della sotto gamma |
Serie HC-SF |
| Funzioni |
Servomotore rotativo senza spazzole |
| Progettazione |
Codice di feedback assoluto integrato per l'albero rettilineo. (17-bit) sigillo dell'olio inerzia media / potenza media |
| Tensione di alimentazione (AC) |
Classe 200Vac |
| Corrente nominale |
5.1A |
| Potenza attiva nominale (kW) |
850W / 0,85kW |
| Velocità di rotazione |
1000 giri al minuto1200 giri al minuto (massimo) |
| Torsione |
8.12Nm nominale |
| Torsione massima |
24.4Nm |
| Momento di inerzia |
0.00200kg.m2 (20kg.cm2) |
| Altezza netta (mm) |
176 mm |
| Larghezza netta (mm) |
130 mm |
| Profondezza netta (mm) |
225 mm |
| Modalità di montaggio |
Montaggio della flange 130x130 mm |
| Risoluzione |
Feedback a 17 bit (equivalente a 131072 ppr) |
| Grado di protezione |
Protezione IP65 |
| Dimensioni |
H176 mm x W130 mm x D225 mm |
| Temperatura dell'aria ambiente per il funzionamento |
0...+40 °C |
| Temperatura dell'aria ambiente per lo stoccaggio |
-15°C... +70°C |
| Corrente massima |
15.3 A |
| Codice dell'ordine / SKU del fabbricante |
HC-SFS81 |
| Descrizione |
HC-SFS103 è un servo Motors-AC prodotto da Mitsubishi |
|
| Tipo di servomotore |
Serie HC-SFS: media inerzia, media capacità, alta risoluzione |
| Prodotto nominale |
1.0kW |
| Velocità nominale |
3000 giri al minuto |
| Voltaggio |
200 V |
| Freno elettromagnetico |
Nessuna |
| Dispositivo di riduzione |
Senza |
| Tipo di albero |
Standard (albero rettilineo) |
Dettagli del prodotto
- Servomotore Melservo HC da 1 kW (HCSFS103)
- Produttore: Mitsubishi
- Serie: MELSERVO HC
Specifiche tecniche
Numero della parte: HC-SFS103 (HCSFS103)
Tipo di modulo: servomotore
RPM: 2000
Potenza di uscita: 1 kW
Parti correlate
MR-J2-70A- Servo amplificatore Mitsubishi.
MR-J2-70C- Servo amplificatore Mitsubishi Melservo.
HC-MFS73BK- Servomotore Mitsubishi Melservo HC con chiave del freno (HCMFS73BK)
Servomotore rotativo senza spazzole AC con albero rettilineo + codifica di feedback assoluto integrata.(17-bit) + sigillo dell'olio - Mitsubishi Electric (serie MELSERVO J2S) - Potenza nominale 1000W / 1kW - Feedback 17-bit (equivalente a 131072ppr) - Corrente nominale 5.3A - tensione di alimentazione di classe 200Vac - coppia nominale di 3,18Nm - velocità di rotazione nominale di 3000 giri al minuto - montaggio della flange di 130x130 mm - IP65 - indicato per 0...+40 C ambiente
Modelli di Mitsubishi drive
| Servoamplificatore |
Servomotore con sicurezza funzionale |
MR-J4-10GF-RJ
MR-J4-10B-RJ
MR-J4-10A-RJ |
HG-KR053 ((B) W0C, 13 ((B) W0C |
MR-J4-20GF-RJ
MR-J4-20B-RJ
MR-J4-20A-RJ |
HG-KR23(B)W0C |
MR-J4-40GF-RJ
MR-J4-40B-RJ
MR-J4-40A-RJ |
HG-KR43(B)W0C |
MR-J4-60GF-RJ
MR-J4-60B-RJ
MR-J4-60A-RJ |
HG-SR51 ((B) W0C, 52 ((B) W0C
HG-JR53 ((B) W0C. |
MR-J4-70GF-RJ
MR-J4-70B-RJ
MR-J4-70A-RJ |
HG-KR73(B)W0C
HG-JR73(B)W0C |
MR-J4-100GF-RJ
MR-J4-100B-RJ
MR-J4-100A-RJ |
HG-SR81 ((B) W0C, 102 ((B) W0C
HG-JR53(B)W0C (nota 1, 3), 103(B)W0C |
MR-J4-200GF-RJ
MR-J4-200B-RJ
MR-J4-200A-RJ |
HG-SR121 ((B) W0C, 201 ((B) W0C, 152 ((B) W0C, 202 ((B) W0C
HG-JR73(B)W0C (nota 1, 3),
103(B) W0C (nota 1, 3), 153(B) W0C, 203(B) W0C |
MR-J4-350GF-RJ
MR-J4-350B-RJ
MR-J4-350A-RJ |
HG-SR301 ((B) W0C, 352 ((B) W0C
HG-JR153(B)W0C (nota 1), 203(B)W0C (nota 1), 353(B)W0C |
MR-J4-500GF-RJ
MR-J4-500B-RJ
MR-J4-500A-RJ |
HG-SR421 ((B) W0C, 502 ((B) W0C)
HG-JR353(B)W0C (nota 1), 503(B)W0C |
MR-J4-700GF-RJ
MR-J4-700B-RJ
MR-J4-700A-RJ |
HG-SR702 ((B) W0C
HG-JR503(B)W0C (nota 1), 703(B)W0C, 701M(B)W0C |
MR-J4-11KGF-RJ
MR-J4-11KB-RJ
MR-J4-11KA-RJ |
HG-JR903(B)W0C, 11K1M(B)W0C |
MR-J4-15KGF-RJ
MR-J4-15KB-RJ
MR-J4-15KA-RJ |
HG-JR15K1M(B)W0C |
MR-J4-22KGF-RJ
MR-J4-22KB-RJ
MR-J4-22KA-RJ |
HG-JR22K1MW0C |
Servo drive della serie MDS
| MDS-D-V1-20 |
MDS-D-V1-40 |
MDS-D-V1-80 |
MDS-D-V1-160 |
MDS-D-V1-160W |
| MDS-D-V1-320W |
MDS-D-V2-2020 |
MDS-D-V2-4020 |
MDS-D-V2-4040 |
MDS-D-V2-8040 |
| MDS-D-V1-320 |
MDS-D-V2-8080 |
MDSD-V2-16080 |
MDS-D-V2-160160 |
MDS-D-V2-160160W |
| MDS-DM-V3-202020 |
MDS-DM-V3-404040 |
MDS-D-SP-20 |
MDS-D-SP-40 |
MDS-D-SP-80 |
| MDS-D-SP-160 |
MDS-D-SP-200 |
MDS-D-SP-240 |
MDS-D-SP-320 |
MDS-D-SP-400 |
| MDS-D-SP-640 |
MDS-D-SP2-2020 |
MDS-D-SP2-4020 |
MDS-D-SP2-4040S |
MDS-D-SP2-8040 |
| MDS-D-SP2-8080 |
MDS-D-SP2-16080S |
MDS-D-CV-37 |
MDS-D-CV-75 |
MDS-D-CV-110 |
| MDS-D-CV-185 |
MDS-D-CV-300 |
MDS-D-CV-370 |
MDS-D-CV-450 |
MDS-D-CV-550 |
Modelli di Mitsubishi AC SERVO MOTOR
| HF-MP053 |
HF-MP13 |
HF-MP13 |
HF-MP23 |
HF-MP43 |
| HF-MP73 |
HF-KP053 |
HF-KP13 |
HF-KP23 |
HF-KP43 |
| HF-KP73 |
HF-MP053B |
HF-MP13B |
HF-MP23B |
HF-MP43B |
| HF-MP73B |
HF-KP053B |
HF-KP13B |
HF-KP23B |
HF-KP43B |
| HF-KP73B |
HF-SP52 |
HF-SP102 |
HF-SP152 |
HF-SP202 |
| HF-SP352 |
HF-SP502 |
HF-SP702 |
HF-SP52B |
HF-SP102B |
| HF-SP152B |
HF-SP202B |
HF-SP352B |
HF-SP502B |
HF-SP702B |
| HF-SP51 |
HF-SP81 |
HF-SP121 |
HF-SP201 |
HF-SP51B |
| HF-SP81B |
HF-SP121B |
HF-SP201B |
HG-SR352BK |
HG-SR352BJ |
Prodotto simulatore che possiamo fornire:
| MR-J2S-10B-S149 |
MR-J2S-20B-S149 |
MR-J2S-40B-EE085 |
| MR-J2S-40B-EE006 |
MR-J2S-40B-S009U528 |
MR-J2S-40CP-S186 |
| MR-J2S-40CP-S084 |
MR-J2S-40A-PY091 |
MR-J2S-40B-PY096 |
| MR-J2S-40B-PY135 |
MR-J2S-40B-S210 |
MR-J2S-40A-PF |
| NR-J2S-60A-PF |
MR-J2S-40A-PQ108T022 |
MR-J2S-40B-PY096T018 |
| MR-J2S-60B-S041U638 |
MR-J2S-60B-S134 |
MR-J2S-40B-PY135 |
| MR-J2S-60B-FH168 |
MR-J2S-40B1-EH018 |
MR-J2S-40B1-QA112 |
| MR-J2S-40CP1 |
L'accesso all'aeroporto è consentito solo se: |
MR-J2S-40B-QT0009U625 |
| MR-J2S-40CP-EG |
MR-J2S-10CP1 |
MR-J2S-40A-S004 |
| MR-J2S-20CP1 |
MR-J2S-10A1-S017 |
L'indice di sicurezza deve essere conforme alle prescrizioni di cui all'allegato II. |
| L'indice di sicurezza deve essere conforme alle prescrizioni di cui all'allegato I, paragrafo 2, del regolamento (CE) n. 715/2009. |
L'indice di sicurezza deve essere conforme alle prescrizioni di cui all'allegato II. |
L'indicatore di sicurezza deve indicare il numero di unità di sicurezza. |
| L'indice di emissione deve essere conforme alle prescrizioni di cui all'allegato II. |
MR-J2S-40A-EG011 |
L'indice di emissione è il seguente: |
| MR-J2S-70CP-S011 |
MR-J2S-200B-S126 |
MR-J2S-70CP-S259 |
| MR-J2S-70B-T004 |
MR-J2S-350CP-S186 |
MDS-B-SVJ2-07 |
| MR-J2S-70B-RT |
MR-J2S-350CP-S084 |
MDS-D-SVJ3-01NA |
| MR-J2S-100B-T004 |
MR-J2S-350B-EG |
MDS-D-SVJ3-02NA |
| MR-J2S-100B-RT |
MR-J2S-350B-EG117 |
MDS-D-SVJ3-07NA |
| MR-J2S-70A-PM070 |
MDS-B-SVJ2-01 |
MDS-D-SVJ3-10NA |
| L'indice di emissione è il seguente: |
MDS-B-SVJ2-03 |
MDS-D-SVJ3-20NA |
| MR-J2S-200B-T004 |
MDS-B-SVJ2-04 |
MR-J2S-100CP-S084 |
| MR-J2S-200A-S007 |
MDS-B-SVJ2-06 |
MR-J2S-100CP-S186 |
| MR-J2S-200B-S009V613 |
MDS-B-SVJ2-10 |
MR-J2S-70B-PY135U504 |
| MR-J2S-200B-RS238 |
MDS-B-SVJ2-20 |
MR-J2S-40B-PY135U504 |
Garanzia
Offriamo una garanzia di 1 anno per questo prodotto.
manuale di istruzioni entro il periodo di garanzia, si prega di contattarci per ottenere un codice di restituzione della merce e
Poi, rimandalo a spese di spedizione.
Dopo aver ricevuto il vostro articolo di ritorno, ci vorranno 7 giorni per la valutazione e indagine.
l'unità di sostituzione vi sarà inviata a spese di spedizione se soddisfa i requisiti della garanzia.
Pagamento
La carta di credito online è disponibile. Accettiamo anche il pagamento tramite T/T e Western Union.
Questo articolo è in magazzino e può essere consegnato entro 3 giorni lavorativi dal momento del pagamento.
Qualsiasi dazio o tassa all'importazione è di responsabilità dell'acquirente.
Buono servizio in WTL:
> Offriamo alta qualità, consegna rapida, prezzo competitivo per Mitsubishi Servo Motor e Servo Drive.
> Invia la tua RFQ per ottenere l'ultimo prezzo.
> Normalmente, spediamo gli articoli in 1-2 settimane dopo aver ricevuto il pagamento.
> Possiamo spedire via UPS/DHL//EMS/Fedex. Si prega di contattarci e utilizzeremo le modalità preferite.
> Abbiamo un grande magazzino e i prezzi sono variabili, quindi a volte i prezzi che pubblichiamo non sono accurati.
Se necessario, contattateci per i prezzi specifici.v
