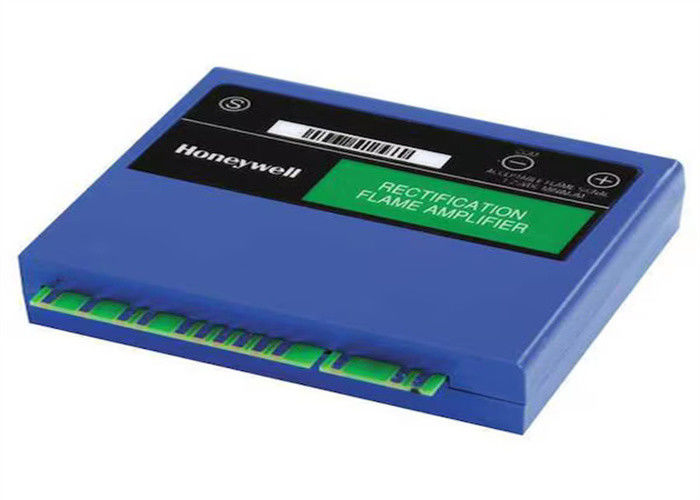

Amplificatore di fiamma Honeywell R7847A1033 Usato con il servo amplificatore AC della serie 7800

Amplificatore di fiamma Honeywell R7847A1033 Usato con il servo amplificatore AC della serie 7800

Applicazione (per R7847A1033)

L'amplificatore di fiamma di rettificazione R7824C è un amplificatore plug-in a stato solido che risponde a un segnale rettificato da un C7024E,F Detettore di fiamma ultravioletto a controllo automatico per indicare la presenza di fiamma se utilizzato con un modulo di rilassamento RM7824.La R7847A,B Rectification FlameAmplifiers are solid state plug-in amplifiers that respond to a rectified signal from a rectificationtype flame detector to indicate the presence of flame when usedwith 7800 SERIES Relay Modules.L'amplificatore di fiamma a rettifica automatica R7847C è un amplificatore plug-in a stato solido che risponde a un segnale rettificato da aC7012E,F Detettore di fiamma ultravioletto a controllo automatico per indicare la presenza di fiamma se utilizzato con moduli di relé della serie 7800.Questo modulo non è omologato dalla Comunità europea (CE) per i moduli di relé EC7810, EC7820, EC/RM7830 o EC/RM7850.
Il R7848A,B Infrared Flame Amplifiers are solid state plug-inamplifiers that respond to an infrared signal from a C7015Infrared Flame Detector to indicate the presence of flame whenused with 7800 SERIES Relay Modules. Gli amplificatori di fiamma ultraviolette R7849A,B sono amplificatori plug-in a stato solido che rispondono a un segnale ultravioletto da un C7027,C7035 o C7044 Detettore di fiamma ultravioletto per indicare la presenza di fiamma quando utilizzato con moduli di rilassamento della serie 7800. Gli amplificatori ottici di fiamma R7851B sono amplificatori a stato solido che rispondono a segnali ottici da C7927, C7935, C7915,e C7962 Flare Detectors per indicare la presenza di fiamma quando utilizzati con moduli di rilassamento della serie 7800

FUNZIONALITÀ (per R7847A1033)
ï Tempo di risposta al guasto della fiamma di 0,8 o 1 secondo; o 2,0 o 3,0 secondi, a seconda dell'amplificatore e del modulo relè selezionati.Π Plug-in al modulo di relè della serie 7800 attraverso il connettore di bordo della scheda di circuito stampato.
ï Le prese di prova del segnale di fiamma misurano la tensione del segnale di fiamma dell'amplificatore.
ï 0,0 a 5,0 Vdc Intervallo di lettura della forza del segnale di fiamma.ï L'etichetta colorata identifica il tipo di rilevamento di fiamma:ó Verde-Rettifica.ó Rosso-Infrarosso.ó Purple-ultravioletto.o Bioptica.ï R7847B, R7848B, R7849B Circuito di controllo dinamico dell'amplificatore prova tutti i componenti dell'amplificatore di fiamma 12 volte al minuto.ï R7824C e R7847C Amplificatore di rettifica dinamico a controllo automatico, R7851C Amplificatore ottico di fiamma dinamico a controllo automatico,R7861 Amplificatore di fiamma ultravioletta a controllo automatico e R7886A Amplificatore dinamico di fiamma ultravioletta a controllo automatico testare i rilevatori e tutti i componenti elettronici del sistema di rilevamento di fiamma 12 volte al minutoIl modulo di rilassamento della serie 7800 si blocca in modo sicuro con un fallimento del sistema di rilevamento delle fiamme.
NOTA:NOTA:R7824C, serie 2 o superiore, e R7847C,
con una capacità di accensione superiore a 50 W
1.5 Vacc è rilevato

Informazioni d'ordine (per R7847A1033)
Quando acquistate prodotti di sostituzione e di ammodernamento dal vostro grossista o distributore TRADELINE, consultate il
TRADELINEÆ Catalogo o tabella dei prezzi per il numero di ordine completo.
Se avete ulteriori domande, avete bisogno di ulteriori informazioni o volete commentare i nostri prodotti o servizi, scriveteci o
telefono:
1- l'ufficio commerciale locale di controllo delle abitazioni e degli edifici (controlla le pagine bianche dell'elenco telefonico).
2. Relazioni con i clienti di casa e controllo degli edifici
Honeywell, 1885 Douglas Drive Nord
Minneapolis, Minnesota 55422-4386
In Canada, Honeywell Limited/Honeywell Limited, 35 Dynamic Drive, Scarborough, Ontario M1V 4Z9.
Ufficio commerciale e di assistenza internazionale in tutte le principali città del mondo, produzione in Australia, Canada, Finlandia, Francia,
Germania, Giappone, Messico, Paesi Bassi, Spagna, Taiwan, Regno Unito, Stati Uniti

A proposito di questo articolo ((per R7847A1033)

Tempo di reazione al guasto della fiamma di 0,8 o 3,0 secondi
La forza del segnale di fiamma varia da 0,0 a 5,0 VC
Collegare il modulo del relè 7800 attraverso il connettore di bordo della scheda di circuito stampato per un corretto orientamento
Corsetti di prova del segnale di fiamma per misurare la tensione del segnale di fiamma dell'amplificatore
Compatibile con i rilevatori di fiamma Honeywell esistenti (ordine separato)

Tecnico(perAX18-30-10-80)(per R7847A1033)
