GE-Emerson IC693CPU331 Single Slot CPU Module con protocolli digitali IO e seriali ASCII Serial

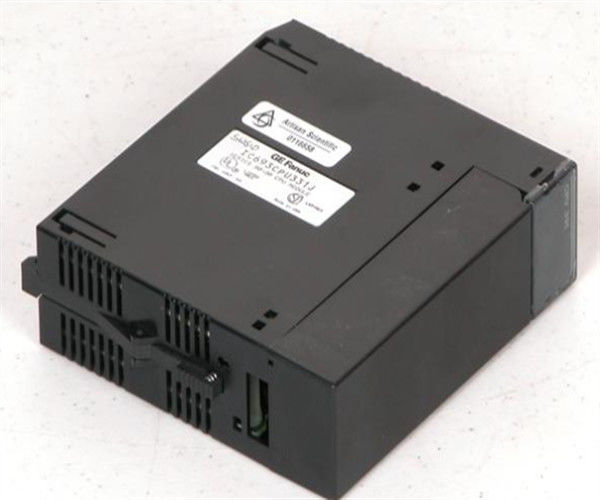

Descrizione del prodottoIC693CPU331

L'IC693CPU331 è un componente della serie 90-30 prodotto da GE Fanuc.È installato con un processore 80188 con velocità di clock di 10MHz e memoria programma utente massima di 16 KbyteSupporta 512 ingressi discreti, 512 uscite discrete, 128 parole di input analogico e 64 parole di output analogico.

L'IC693CPU331 è una CPU modulare che fa parte della serie 90-30 PLC di GE Fanuc Automation.È anche in grado di scansionare 1K di logica booleana in 0Questa CPU ha una memoria utente di 16Kbyte che è dimensionata per ospitare 512 bit di input discreto; 512 bit di output discreto; 128 parole di input analogo e 64 parole di uscite analogiche.In aggiunta, questa CPU ha strutture di memoria interna composte da 1280 bit di memoria globale discreta; 1024 bit di bobine interne; 256 bit di bobine temporanee; 128 bit di riferimenti allo stato del sistema;2048 parole di memoria di registro e 16 parole di registri di sistema. Inoltre, ci sono 680 unità di Timer / Contatori disponibili per la CPU e supporta le istruzioni di registro Shift.la CPU modulare IC693CPU331 supporta la funzione Override e viene fornita con un orologio alimentato da batterie. Il tipo di memoria predefinito disponibile per questa CPU è un tipo di memoria a accesso casuale (RAM) e può anche essere installato con EPROM o EEPROM opzionale. L'IC693CPU331 può essere installato in qualsiasi base di CPU,con una lunghezza di 20 mm o più ma non superiore a 20 mm. Può essere installato solo allo slot dedicato della CPU che è lo slot 1. Questo modulo attinge corrente dal backplane pari a 350 mA @ 5VDC di tensione del bus.Poiché questa CPU modulare supporta una maggiore quantità di I/O, supporta l'espansione di I/O con l'utilizzo di fino a quattro (4) piastre di base di espansione di base di I/O remota.

Il modulo GE Fanuc IC693CPU331 è un modulo CPU da 10 megahertz per i sistemi PLC della serie 90-30 di GE.La temperatura di funzionamento del modulo è da 32 a 140 gradi CelsiusIl modulo IC693CPU331 occupa una singola fessura in una piastra base a 5 fessure e attira 350 milliamperi di corrente dal piano posteriore a 5 volt di tensione di ingresso CC. La velocità di scansione tipica per il modulo è 0.4 millisecondi per 1K di logica booleanaSono 16 le parole assegnate ai registri di sistema che sono solo per la visualizzazione di tabelle di riferimento e non possono essere richiamate nel programma di logica utente.Il numero totale di timer e contatori supportati dal modulo IC693CPU331 è di 680. Il tipo di memoria fornito sul modulo per la memorizzazione dei dati è la RAM e l'opzionale EPROM o EEPROM. La memoria massima del programma utente è di 16 kilobyte. Il numero di punti di ingresso discreti è di 512.Il numero di punti di uscita discreti è 512La memoria globale discreta è di 1280 bit. La memoria assegnata per gli input e gli output analogici è di 128 parole e 64 parole, rispettivamente.Una porta seriale integrata è disponibile sul modulo IC693CPU331 e questa porta è accessibile tramite il connettore PLC di alimentazioneI protocolli supportati dalla porta seriale includono i protocolli SNP slave e SNPX slave.Un modulo PCM separato è richiesto per il supporto principale della RTUUn modulo AD693CMM301 fornisce 2 porte seriali aggiuntive per il modulo IC693CPU331.Un SLP (State Logic Processor) è anche compatibile con il modulo IC693CPU331 e può essere utilizzato per fornire il controllo multi-tasking.

L'IC693CPU331 è un modulo di CPU con un singolo slot.Il modulo viene fornito con una velocità di clock di 10 megahertz e ha un microprocessore di tipo 80188Inoltre, dispone di una singola porta per la comunicazione e ha 512 punti di I/O discreti: (Input + Output).il modulo può funzionare a una temperatura compresa tra 32 e 140 gradi CelsiusInoltre, il modulo CPU contiene un singolo slot per sistema per una piastra base a cinque slot.La memoria di programma utente massima assegnata a questo modulo CPU è di 16K byte. Ci vogliono 0,4 millisecondi per scansionare un migliaio di contatti booleani con la sua funzione di scansione.e include anche un orologio per una batteria di supporto. Il tipo di memoria supportato da questo modulo è la RAM, e ha 680 timer. Inoltre, il modulo dispone di porte integrate come i protocolli slave SNP/SNP-X.sarà necessario un modulo CMM per SNP/SNP-X master e CCMInoltre, i tipi di comunicazione compatibili con questo modulo includono LAN, Ethernet, FIP, Profibus, GBC, GCM, GCM + e altri.In generale, il modulo presenta la maggior parte dei componenti e delle funzioni utili in questa linea di prodotti rispetto ad alcune delle versioni precedenti delle piastre base della CPU.
