IC693APU300 Contatore ad alta velocità (HSC)

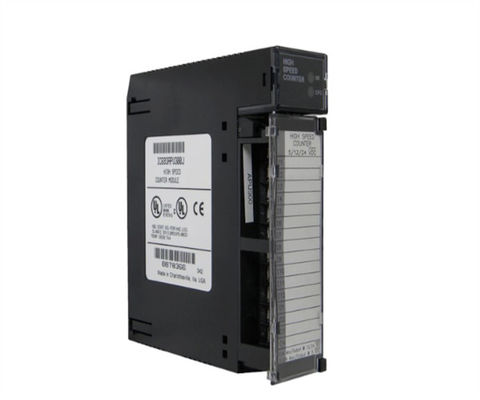

Descrizione del prodotto IC693APU300

L'IC693APU300 è un modulo HSC (High-Speed Counter) appartenente alla piattaforma PLC serie 90-30, precedentemente prodotta da GE Fanuc Automation, recentemente acquisita da Emerson Automation.Questo modulo HSC è stato appositamente progettato per l'uso in una varietà di processi, ma non limitato a Turbine flowmeterPer le applicazioni di misurazione, la misurazione della velocità, la movimentazione dei materiali, il controllo del movimento e il controllo dei processi,Questo modulo HSC può essere utilizzato per generare il materiale totale fornito o ricevuto che può essere un riferimento di fatturazione e pagamento o semplicemente per monitorare il consumo e l'efficienza operativaPer il controllo del movimento, questo modulo può essere utilizzato per abbinare con codificatori, accettando ad alta velocità,segnali di bassa tensione che rappresentano la posizione o la quantità di movimento percorso dal carico, che possono essere un riferimento di controlloIn applicazioni di movimentazione dei materiali, questo modulo può essere utilizzato per il conteggio rapido dei prodotti per implementare una classificazione accurata dei materiali e delle merci prodotte.il modulo può essere utilizzato per misurare le variabili di processo ad alta velocità come i pick-up magnetici della velocitàL'IC693APU300 dispone di dodici (12) ingressi logici positivi, che funzionano a tensioni di segnale 5VDC o 10-30 VDC.Dispone inoltre di quattro (4) uscite di logica positiva che generano 500 mA a 10-30 VDC o 20 mA a 4Questo modulo contatore ad alta velocità ha una frequenza di conteggio massima di 200 kHz e accetta una frequenza di commutazione del segnale fino a 8 kHz.Questo modulo è classificato come modulo di opzione., può essere installato su qualsiasi slot di I/O disponibile delle piastre base serie 90-30.

Il modulo contatore ad alta velocità GE IC693APU300 è un modulo contatore a singolo slot di GE Fanuc.Manipolazione dei materialiIl vantaggio principale di questo modulo contatore è che è in grado di elaborare impulsi rapidi di segnale che sono classificati fino a 80 kilohertz di frequenza.Questo modulo contatore ad alta velocità può rilevare input e output e contare le risposte di input e output senza comunicare con la CPU. Il modulo di conteggio ad alta velocità IC693APU300 può contare sia verso l'alto che verso il basso e può contare la differenza tra 2 valori in variazione.Per indicare lo stato di funzionamento e lo stato dei parametri di configurazione, il modulo ha due LED verdi sulla parte superiore.

Il modulo di conteggio ad alta velocità IC693APU300 può essere configurato per avere 4 contatori semplici indipendenti identici, 1 contatore complesso e 2 contatori complessi indipendenti identici.Alcune delle caratteristiche di questo modulo contatore ad alta velocità includono conteggi per registro basato sul tempo per ogni contatoreLa potenza del modulo viene ricavata dal bus di 5 volt di corrente continua del backplane del PLC.Il modulo di conteggio ad alta velocità IC693APU300 può essere installato in qualsiasi piastra base della serie 90-30.. Non installare mai questo modulo in un alloggiamento accessibile solo con strumenti. Questo modulo non può essere rimosso o sostituito senza spegnere correttamente il PLC.Può essere configurato utilizzando il Logicmaster 90-30/20, Programmatore a mano, PLC per sviluppatori logici o software VersaPro.Questo modulo può essere utilizzato in applicazioni industriali che hanno velocità di ingresso di impulsi che superano la capacità di ingresso del PLC, come la prova del contatore, manipolazione dei materiali, misurazione della velocità, controllo del movimento e applicazioni di misuratori di flusso delle turbine.

Specifiche tecniche di IC693APU300

Il modulo contatore IC693APU300 di GE Fanuc è un modulo contatore ad alta velocità.Può essere utilizzato come parte di un PLC serie 90-30Questo modulo conta ad alta velocità viene fornito con 12 ingressi che sono tutti ingressi logici positivi, e ha anche 4 uscite che sono tutte uscite logiche positive.il modulo del contatore ad alta velocità IC693APU300 consumerà circa 250 milliamperi di corrente ad una tensione nominale di 5 Volt DCLa velocità minima di conteggio a cui questo modulo può operare è di 20 kilohertz, mentre la velocità massima di conteggio che supporta è di 80 kilohertz.Il modulo contatore ad alta velocità IC693APU300 è ideale per applicazioni nei PLC in cui le velocità di ingresso dell'impulso che i PLC ricevono sono superiori a quelle che il PLC è destinato a gestire da solo.

Il modulo contatore ad alta velocità GE Fanuc Serie 90-30 IC693APU300 non ha bisogno di comunicare con la CPU nel PLC per funzionare.Può percepire tutti gli input e le uscite e contare tutte le risposte di input e di output indipendentemente dalla CPU. Gli utenti possono configurare il modulo di conteggio ad alta velocità IC693APU300 con una varietà di software diversi.il software PLC Logic Developer, il software Hand-Held Programmer, e il software Logicmaster 90-30/20.Le connessioni sul modulo del contatore ad alta velocità IC693APU300 devono essere sempre realizzate con filo di rame con temperatura nominale di almeno 90 gradi CelsiusIl modulo deve inoltre essere installato in un involucro per la protezione.
