IC693PWR330. GE Fanuc.

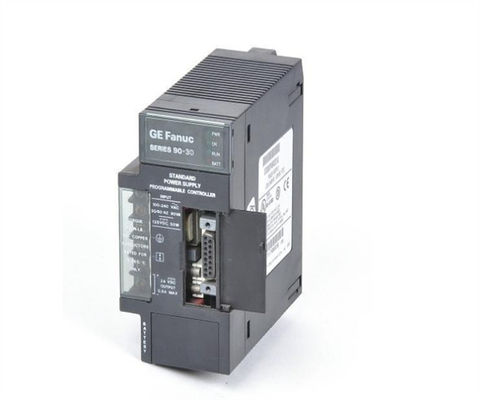

Descrizione del prodotto IC693PWR330

IC693PWR330 è un alimentatore ad alta capacità con uscita di 30 watt e ingresso di 120/240 VAC/125 VDC.Esistono applicazioni che potrebbero richiedere un'elevata capacità di corrente +5V che potrebbe non essere presente con l'alimentazione standard ((IC693PWR321)Pertanto, questa fonte di alimentazione ad alta capacità consente di utilizzare ciascuno dei 30 watt dalla fonte di alimentazione a 5 V.IC693PWR330 può funzionare da una fonte di tensione di ingresso nell'intervallo 85 a 264 VAC o 100 a 300 VDCQuesta fonte di alimentazione offre una uscita di +5 VDC, uscite di potenza di +24 VDC Relay che distribuiscono l'energia ai circuiti sui moduli Relay di uscita serie 90-30.Un isolatore +24 VDC utilizzato internamente da alcuni moduli può essere utilizzato per fornire energia esterna per moduli di ingresso 24 VDC. IC693PWR330 ha connessioni di cablaggio di campo per le sorgenti di alimentazione di ingresso AC / DC. Queste due sorgenti di alimentazione sono costituite da 6 terminali utilizzati per il collegamento dell'utente. Questi collegamenti includono; sorgente di alimentazione AC,Fonte di alimentazione 20 VAC, e cavi di terra dalla fonte di alimentazione 240 VAC.La loro sensibilità a un alimentatore di ingresso AC/DC è normalmente bassa.

L'IC693PWR330 contiene dispositivi di protezione da sovratensione di ingresso che hanno un collegamento interno sul pin 4 presente sulla striscia terminale dell'utente.Questo pin è collegato al pin 3 con il jumper alla corda offerto che è ben impostato in aziendaIl jumper a cinghia può essere rimosso per rendere il carattere non funzionale nel caso in cui non sia necessaria la protezione da sovratensione da entrambi i pin 3 e 4.Essa richiede anche la protezione da sovraccorrente offerta dalla uscita logica a 5 V, che è limitata elettronicamente a 3.5 amperi (7 amperi per alimentatori ad alta capacità) Ogni volta che vi è un sovraccarico viene rilevato all'interno, il che può portare a un arresto dell'alimentazione.Un fusibile interno nell'input funge da riserva di potenza in caso di tali eventiInoltre protegge l'alimentazione da guasti interni.

I moduli di alimentazione ad alta capacità della serie 90-30 di GE Fanuc IC693PWR si collegano semplicemente come i moduli I/O e funzionano con qualsiasi CPU della serie 90-30. Each version provides auto-ranging so there is no need to set jumpers for different incoming power levels and they are current limiting so a direct short will shut the power supply down to avoid damage to the hardwareLe sorgenti di alimentazione della serie 90-30 sono legate alle prestazioni della CPU per semplicizzazioni, sicurezza e tolleranza ai guasti.Tra le altre caratteristiche di sicurezza delle sorgenti di alimentazione figurano la diagnostica avanzata e la fusione degli interruttori intelligenti integrati.

Specifiche tecniche di IC693PWR330
