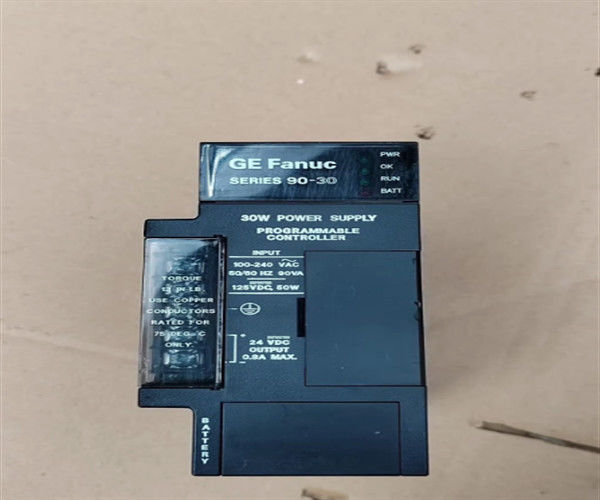

IC693PWR321 Modulo di alimentazione GE Fanuc serie 90-30

Descrizione del prodotto  IC693PWR321

Il modulo GE Fanuc IC693PWR321 è un modulo di alimentazione della serie 90-30.Si trova nella fessura più a sinistra della piastra baseViene fornito con una potenza nominale di 30 Watt. Può funzionare sia con alimentatori a corrente alternata che a corrente continua.La fonte di tensione d'ingresso del dispositivo deve avere un intervallo di tensione compreso tra 85 e 264 volt CA o tra 100 e 300 volt CCFornisce diverse uscite di tensione: 5 Volt DC, 24 Volt DC voltage che fornisce energia ai circuiti,e un alimentatore di corrente continua isolato da 24 volt utilizzato da alcuni moduli per fornire energia esterna. ha una corrente d'ingresso di 4 Ampere di picco, con un massimo di 250 millisecondi.

Il modulo IC693PWR321 è completamente compatibile con qualsiasi modello di CPU.È stato progettato per funzionare in un ambiente classificato classe 1 divisione 2Il modulo IC693PWR321 è dotato di funzione di limitazione dell'alimentazione che protegge l'hardware immediatamente quando c'è un cortocircuito diretto.L'unità di alimentazione è dotata di 6 terminali per le connessioni dell'operatoreViene fornito con una funzionalità di diagnostica avanzata che traccia tutti gli eventi e gli aggiornamenti per gli operatori.Per la comunicazione, il modulo IC693PWR321 è dotato di una porta seriale RS-485. La porta seriale può essere utilizzata per connettersi a diversi dispositivi periferici e a una CPU/computer.

L'IC693PWR321 è in grado di essere alimentato con sorgente CA o CC. La gamma di tensione di ingresso CA di questa fonte di alimentazione è di 85-264 VAC con valori nominali di 120-240 VAC.gamma di tensione accettabile da 100 a 300 VDC con valore nominale di 125 VDC. Ha un fabbisogno di potenza di ingresso di 90 VA con ingresso CA e 50W con ingresso CC. Può sopportare una corrente di 4 A, picco, con durata di 250 ms.

Le capacità di potenza di uscita IC693PWR321 includono un massimo di 15 Watt per il funzionamento di relè a 5 VDC e 24 VDC; un massimo di 15 Watt per il relè a 24 VDC e 20 Watt, massimo per il 24 VDC isolato.Questa fonte di alimentazione ha tensioni di uscita di 5.0 VDC a 5.2 VDC con valore nominale di 5,1 VDC; 24VDC a 28VDC per il relè 24VDC; 21,5VDC a 28VDC per il funzionamento isolato a 24VDC.4VDC a 7VDC e protezione da sovraccarica di 4A, massimo con un tempo di tenuta di 20 ms.

L'IC693PWR321 dispone anche di una porta seriale compatibile RS485 con un connettore sub-D a 9 pin. È fornito con un fusibile interno con numero di catalogo GE 44A724627-109.Questo fusibile può essere acquistato da fornitori terziI fusibili di sostituzione applicabili sono Bussman ¥ 215-002 (GDC-2 o GMC-2) e Littlefuse ¥ 239-002.

Il GE Fanuc IC693PWR321 è un modulo di alimentazione standard che fa parte della piattaforma GE Fanuc Serie 90-30.Questa fonte di alimentazione ha una capacità di carico di 30 Watt con una tensione nominale di ingresso da 100 a 240 VAC o 125 VDCHa capacità di uscita di 15 Watt @ 5VDC, 20 Watt @ 24VDC e 15 Watt @ + 24VDC Relay.

• Tempo di consegna stimato: 1-10 giorni lavorativi.

• Produttore: GE Fanuc

• Numero del prodotto. : IC693PWR321

• Tipo di prodotto: alimentazione AC/DC

• Tensione nominale: 120/240 VAC o 125 VDC

• Intervallo di tensione di ingresso AC/DC: AC = 85-264 VAC, DC = 100-300 DVC

• Potenza di ingresso: 90 VA con ingresso VAC

• Massimo a pieno carico: 50 W con ingresso VDC

• Corrente di ingresso: picco 4A, massimo 250 millisecondi

• Potenza di uscita: massimo 30 watt

• Limiti di protezione Sovrastensione: 5 VDC uscita: 6,4 a 7 V

• Limiti di protezione Supercorrente: 5 VDC di uscita: 4 A massimo

• Tempo di attesa: minimo 20 millisecondi

• Peso: 3 kg

• Peso di spedizione: 5 kg
