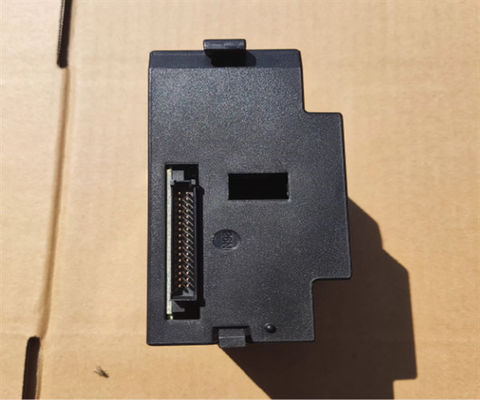

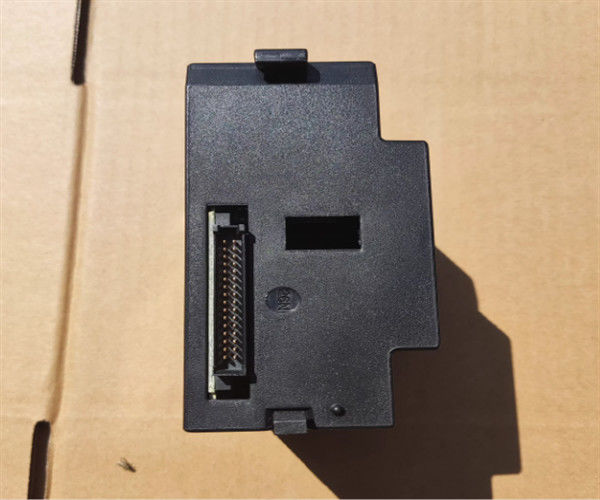

Modulo di uscita GE-Emerson IC693MDL732 12/24 VDC rinnovato

Descrizione del prodotto IC693MDL732

Questo modulo è progettato per il sistema PLC serie 90-30 e fornisce 8 punti di uscita raggruppati insieme.il che significa che fornisce corrente ai carichi dal bus di potenza comune o positivo dell'utenteIl dispositivo collegato (come motor starter, solenoidi o indicatori) è posizionato tra il bus di potenza negativo e l'uscita del modulo.L'alimentazione di questi dispositivi deve provenire da un alimentatore esterno fornito dall'utente..



Caratteristiche chiave IC693MDL732:

8 uscite, tutte raggruppate con un terminale di potenza comune.
Funziona con logica positiva, il che significa che fornisce corrente ai carichi.
Compatibile con motor starter, solenoidi, indicatori e altri dispositivi forniti dall'utente.
Requisito di una fonte di alimentazione fornita dall'utente per azionare i dispositivi di campo.



Indicatori LED:

I LED verdi situati nella parte superiore del modulo forniscono lo stato ON/OFF per ogni punto di uscita.
La fila superiore dei LED è contrassegnata da A1 a A8, rappresentando i punti da 1 a 8.
Questo modulo non ha fusibili.
Un inserto viene posizionato tra la superficie interna e esterna della porta a cerniere per scopi di cablaggio del circuito e identificazione.



Informazioni tecniche IC693MDL732:

Tensione nominale: 12/24 volt DC.
Intervallo di tensione di uscita: da 12 a 24 volt CC (+20%, -15%).
Isolamento: 1500 volt tra il lato del campo e il lato logico.
corrente di uscita:
0.5 ampere al massimo per punto di uscita.
2 amperi al massimo per comune.
Corrente di ingresso: massimo 4,78 ampere per 10 ms.
Dispendio di tensione di uscita: massimo 1 volt.
Lecche in stato di non funzionamento: massimo 1 mA.
Tempo di risposta accensione/disattivazione: massimo 2 ms per gli stati accensione/disattivazione.
