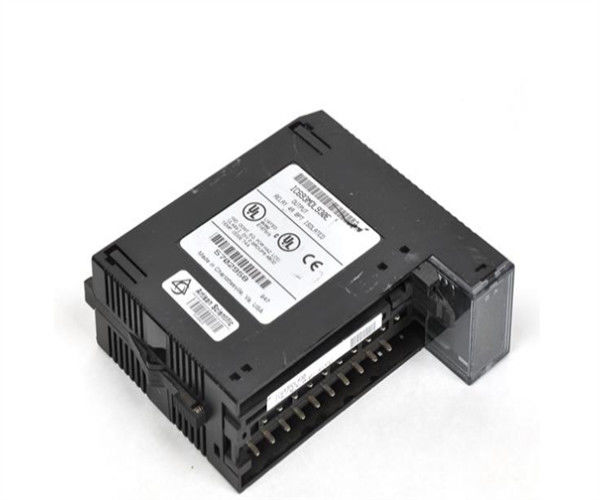

IC693MDL930 GE FANUC 4 Amp Modulo di uscita del relè isolato

Descrizione del prodotto di IC693MDL930

Il GE Fanuc IC693MDL930 è un modulo di uscita di relè isolato da 4 Amp. Progettato per il controller di logica programmabile serie 90-30, questo modulo fornisce 8 circuiti di relè normalmente aperti.Questi consentono all'utente di controllare i carichi di uscitaOgni circuito ha una capacità di commutazione di uscita di 4 ampere. Ogni punto di uscita sul modulo è isolato dagli altri punti e ogni punto ha un terminale di uscita di potenza comune separato.

Il modulo di uscita del relè è in grado di controllare una varietà di dispositivi di carico, tra cui, a titolo esemplificativo, indicatori, motor starter e solenoidi.Per il funzionamento dei dispositivi di campo collegati a questo modulo, l'utente deve fornire energia AC o DC. Sulla parte superiore del modulo ci sono due file orizzontali di LED verdi che indicano lo stato ON / OFF di ogni punto. Ci sono otto LED in ogni riga.Poiché l'IC693MDL930 ha solo 8 circuiti di relè, la riga inferiore non è utilizzata, mentre la riga superiore, contrassegnata come A1, indica lo stato dei punti da 1 a 8.

C'è un inserto che si trova tra la superficie interna e la superficie esterna della porta a cerniere sul modulo.Questo indica che si tratta di un modulo ad alta tensioneQuando la porta è chiusa, la superficie interna rivolta verso l'interno del modulo contiene informazioni sul cablaggio del circuito.Gli utenti che desiderano implementare questo modulo per le loro applicazioni industriali possono farlo con qualsiasi sistema PLC serie 90-30Il modulo di uscita del relè può essere installato in qualsiasi slot I/O di una piastra base a 5 o 10 slot.

Specifiche tecniche di IC693MDL930
