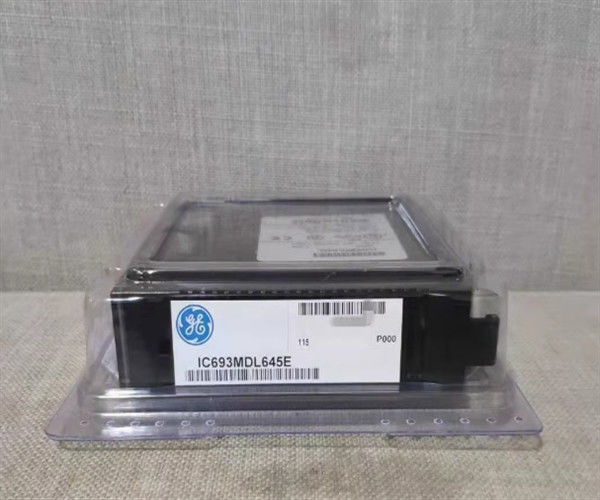

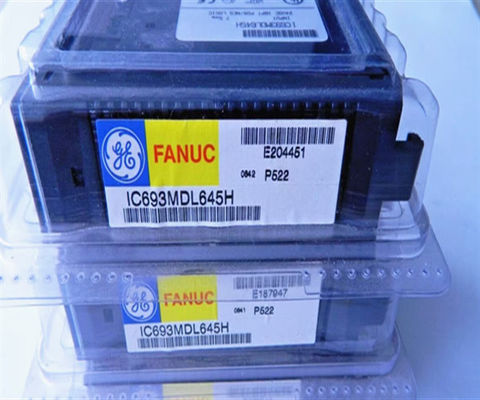

Modulo di ingresso di logica positiva/negativa a corrente continua GE-Emerson IC693MDL645 rifatto

Descrizione del prodotto  IC693MDL645

L'IC693MDL645 è un ingresso di logica positiva/negativa a corrente continua a 24 volt appartenente alla serie 90-30 di controllori logici programmabili.Può essere installato in qualsiasi sistema PLC serie 90-30 che ha una piastra base a 5 o 10 slot. Questo modulo di ingresso ha caratteristiche logiche sia positive che negative. Ha 16 punti di ingresso per gruppo. Utilizza un terminale di alimentazione comune. L'utente ha due opzioni per alimentare i dispositivi di campo;fornire l'alimentazione direttamente o utilizzare un alimentatore compatibile +24BDC.

Le caratteristiche di doppia logica del modulo IC693MDL645 lo rendono ideale in applicazioni che richiedono interruttori elettronici di prossimità, interruttori di limite e pulsanti.È importante notare che il cablaggio e le informazioni di identificazione corrente si trovano su un insertoQuesto inserto si trova tra la superficie interna e esterna della porta a cerniere.L'identificazione attuale si trova sul lato interno dell'insertoQuesto modulo è classificato come a bassa tensione, motivo per cui il bordo esterno dell'inserto è stato colorato in blu.

Nella parte superiore del modulo si trovano due file orizzontali, ciascuna delle quali ha otto LED verdi.mentre quelli della seconda fila, che corrispondono ai punti di ingresso da 9 a 16, sono etichettati da B1 a B8.

Questo modulo di ingresso di logica positiva/negativa a corrente continua da 24 volt ha una tensione nominale di 24 volt con una gamma di tensione di ingresso di corrente continua da 0 a +30 volt DC. L'isolamento è di 1500 volt tra il lato del campo e il lato logico.La corrente di ingresso alla tensione nominale è tipicamente di 7 mA. Per le sue caratteristiche di ingresso: la tensione in stato è da 11,5 a 30 volt DC mentre la tensione fuori stato è da 0 a ± 5 volt DC. La corrente in stato è di 3,2 mA minimo e la corrente fuori stato è di 1.1 mA massimo. Il tempo di risposta di accensione e di spegnimento è tipicamente di 7 ms per ciascuno. Il consumo di energia a 5 V è di 80 mA (quando tutti gli ingressi sono accesi) da un bus a 5 volt sul piano posteriore.Consumo di potenza a 24 V è di 125 mA dal bus di 24 volt isolato o dall'alimentazione fornita dall'utente.

Specificativi tecnici IC693MDL645

Il modulo di ingresso a 16 punti GE Fanuc IC693MDL645 è un modulo di ingresso di logica positiva e negativa a 24 volt DC progettato per il sistema PLC (Programmable Logic Controller) della serie 90-30 GE.Il modulo di ingresso IC693MDL645 fornisce 16 punti di ingresso non isolati disposti in un singolo gruppo di 16 ingressi in un gruppo con un terminale di ingresso di potenza comuneIl modulo di ingresso IC693MDL645 è progettato per funzionare con caratteristiche di logica positiva o logica negativa.e questa caratteristica lo rende adatto per una vasta gamma di dispositivi di input come pulsantiIl modulo di ingresso IC693MDL645 può essere installato in qualsiasi slot I/O del PLC serie 90-30 che supporta una piastra base a 5 o 10 slot.

Il modulo di ingresso IC693MDL645 utilizza l'alimentazione esterna in CC fornita dall'utente o un'alimentazione in CC isolata a 24 volt.Questo modulo ha un intervallo di tensione di ingresso da 0 a 30 Volt DC e un consumo di potenza massimo di 80 milliamperi a 5 Volt DC e 125 milliamperi a 24 Volt DCGli ingressi del modulo di ingresso IC693MDL645 funzionano con una tensione di corrente continua da 15,5 a 30 volt per ingresso e 3,2 milliamperi di corrente minima per ingresso.Ha fino a 1500 volt di isolamento tra il lato logico e il lato del campo. Il modulo IC693MDL645 ha sia le informazioni di cablaggio e corrente di identificazione all'interno dell'inserto del modulo, ed è colorato per la facile identificazione della sua classe di tensione (bassa tensione).Sulla parte anteriore di questo modulo ci sono 2 file orizzontali di LED (8 LED per riga) che sono numerati individualmente per indicare lo stato di accensione o di spegnimento di ciascun punto di ingresso.
