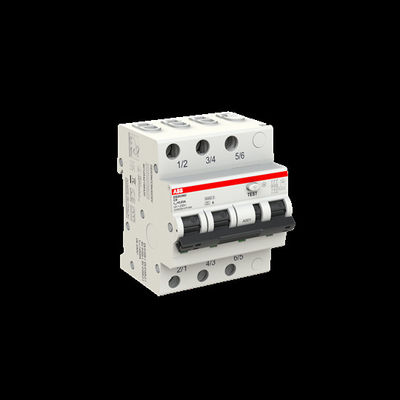

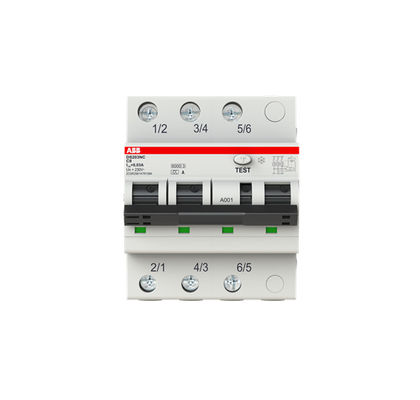

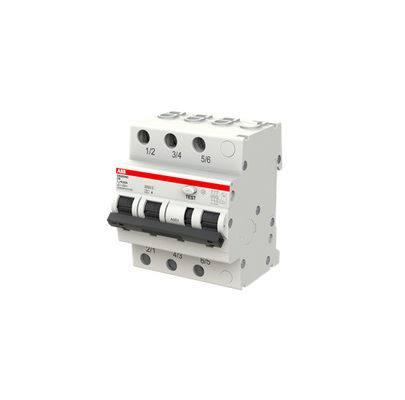

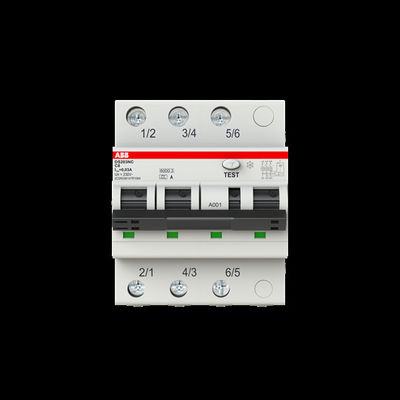

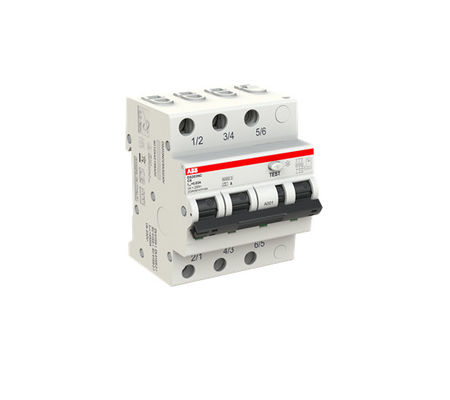

ABB 2CSR256147R1084 Interruttore di serie S200

Descrizione del prodotto:2CSR256147R1084

IL2CSR256147R1084è uninterruttore differenziale digitale, modulare e ad alte prestazioni. Rilevacorrenti residue(chiamate anche correnti di dispersione verso terra), che si verificano quando c'è uno squilibrio tra i conduttori attivi e neutri o tra i conduttori e la terra. Questo tipo di guasto potrebbe derivare da un guasto dell'isolamento, da un cablaggio difettoso o da guasti a terra e, senza protezione, potrebbe portare apericoli di scosse elettricheo addirittura causare incendi elettrici.

Questo interruttore è progettato perinstallazioni medio-grandi, offrendo protezione ai circuiti tramiteinterrompendo automaticamente l'alimentazionese rileva correnti di dispersione superiori ad una soglia predefinita. Fornisceprotezione affidabileper il personale,prevenzione incendi, Esicurezza delle apparecchiaturenegli impianti elettrici sia residenziali che industriali.

Caratteristiche:2CSR256147R1084

• Corrente nominale (In):Tipicamente125A, adatto per sistemi ad alta potenza.
• Corrente operativa residua (IΔn):Sensibilità regolabile, generalmente disponibile in valori come30mA(per la protezione personale) e300mA(per la prevenzione incendi).
• Elevato potere di rottura:In grado di gestire correnti di guasto elevate, garantendo un'interruzione sicura del flusso di corrente in caso di guasti.
• Controllo digitale:Abilita l'integrazione consistemi elettrici intelligenti, fornendo dati in tempo reale e funzionalità di monitoraggio avanzate.
• Design modulare:Installabile facilmente su aGuida DINnei quadri elettrici di distribuzione, compatibile con altri dispositivi di protezione presenti nelSerie Emax2.
• Intervento selettivo:Garantisce che venga disconnesso solo il circuito difettoso, mantenendo la continuità nel resto del sistema.

Parametri tecnici:2CSR256147R1084

• Corrente nominale (In):125A
  (Questa è la corrente massima che l'RCB può trasportare in condizioni normali senza intervenire).

• Tensione nominale (Un):400 V CA(Tensione standard per circuiti CA in sistemi a bassa tensione).

• Frequenza nominale:50/60 Hz(Adatto sia per sistemi a 50 Hz che a 60 Hz).

• Corrente operativa residua (IΔn):30mA/300mA

  • 30mA: Perprotezione personale(per proteggersi dalle scosse elettriche).
  • 300mA: Perprevenzione incendiOprotezione delle apparecchiature(per minimizzare i danni in caso di guasti a terra che potrebbero provocare incendi).
  • Altri valori possono essere configurabili a seconda delle esigenze dell'applicazione.

• Sensibilità:

  • 30mA: Rileva le correnti di dispersione che potrebbero causare scosse elettriche.
  • 300mA: Generalmente utilizzato per proteggere i circuiti dai rischi di incendio causati da dispersioni verso terra.

Capacità di interruzione:

• Capacità di interruzione nominale in cortocircuito (Icc):
  • Tipicamente10kA(la massima corrente di guasto che il dispositivo può interrompere senza danni).

Caratteristiche di intervento:

• Tipo di intervento:
  • Istantaneo (nessun ritardo temporale quando viene rilevata una corrente di dispersione superiore alla soglia).
  • Intervento selettivo con impostazioni regolabili (se applicabile) per il coordinamento con i dispositivi di protezione a monte.
• Capacità di chiusura e di interruzione residua nominale:
  • Capacità di fabbricazione (Icm):12kA
  • Potere di interruzione:10kA
  • Protezione corrente residuainterrompe l'alimentazione in caso di corrente di guasto rilevata, prevenendo il rischio di scosse elettriche o incendi.

Parametri Ambientali:

• Intervallo di temperatura ambiente:

  • Da -5°C a +40°C(Intervallo di temperatura operativa standard).
  • Può essere utilizzato sia in installazioni interne che esterne, ma il dispositivo deve essere protetto dall'esposizione diretta a condizioni ambientali estreme.

• Temperatura di conservazione:

  • Da -25°C a +70°C(Consente l'archiviazione in ambienti non operativi).

• Grado di protezione IP:

  • IP20(Ciò indica che il dispositivo haprotezione contro oggetti solidi più grandi di 12 mme non fornisce protezione contro l'acqua, quindi deve essere utilizzato in applicazioni interne o in ambienti controllati).

Applicazioni:2CSR256147R1084

• Protezione personale: ILSensibilità 30 mAè l'ideale per proteggerefamigliecontro le scosse elettriche causate da correnti di dispersione nei circuiti (ad esempio illuminazione, prese o apparecchi). Aiuta a garantire la sicurezza in caso di cablaggio difettoso o guasti all'isolamento.
• Prevenzione incendi: Interruttori differenziali conSensibilità 300 mApuò essere utilizzato per la prevenzione incendi, in particolare nei circuiti elettrici più vecchi o molto utilizzati, dove i guasti a terra potrebbero comportare rischi di incendio.
• Protezione GFCI: Comunemente utilizzato in cucine, bagni e altre aree umide dove il rischio di scosse elettriche dovute a dispersioni verso terra è maggiore.

2.Edifici commerciali

• Uffici, negozi e vendita al dettaglio: Garantisce ilsicurezza dei dipendenti e dei clientinegli edifici commerciali proteggendo i circuiti che alimentano l'illuminazione, i sistemi di condizionamento dell'aria, i sistemi di riscaldamento e altri servizi essenziali dalle correnti di dispersione.
• Sale server/Centri dati: Utilizzato per salvaguardare la criticitàapparecchiature elettrichecome i server, dove i guasti a terra potrebbero causare guasti alle apparecchiature o perdita di dati.
• Spazi pubblici: Ideale percentri commerciali,cinema,alberghie altri spazi pubblici per ridurre al minimo il rischio per il personale e i clienti derivante da scosse elettriche accidentali o correnti di dispersione.

3.Applicazioni industriali

• Impianti di produzione: Infabbrichedove operano macchinari e attrezzature di grandi dimensioni (motori, trasportatori, saldatrici), il2CSR256147R1084può proteggere sia l'apparecchiatura che il personale dai rischi legati ai guasti a terra, che potrebbero costituire pericolo di incendio o causare fermi macchina.
• Macchinari pesanti e apparecchiature elettriche: Offre protezione per impieghi gravosiattrezzature industrialiche potrebbero essere soggetti a guasti di isolamento o correnti di dispersione dovuti all'età, all'usura o a fattori operativi.
• Pannelli di controllo: È ampiamente utilizzato inquadri di controllo industrialiper monitorare e disconnettere i circuiti in caso diguasti a terra.

4.Sistemi di energia rinnovabile

• Sistemi solari fotovoltaici: Inimpianti di energia solare, possono formarsi correnti di dispersioneCircuiti CCOinverter CA. IL2CSR256147R1084offerteprotezione per pannelli solari,inverter, Esistemi di accumulo di batterieda guasti e perdite verso terra, garantendo la longevità e la sicurezza del sistema.
• Sistemi elettrici per turbine eoliche: Inimpianti di energia eolica, dove i grandi sistemi elettrici operano in ambienti difficili, la protezione differenziale è fondamentale per garantire il funzionamento sicuro degli stessipannelli di controllo della turbina,convertitori di potenza, Etrasformatori.

5.Ospedali e strutture sanitarie

• Terapia intensiva e sicurezza del paziente: Inospedali, dove apparecchiature mediche sensibili e pazienti sono esposti a sistemi elettrici, il2CSR256147R1084offerteprotezione critica.Sensibilità 30 mAserve per garantiresicurezza del pazientescollegando eventuali correnti di guasto dall'impianto elettrico che potrebbero mettere in pericolo la vita, in particolare in aree comeUnità di terapia intensiva,sale operatorie, Eapparecchiature per il monitoraggio dei pazienti.
• Protezione delle apparecchiature mediche: Protegge le apparecchiature sensibili comeMacchine per risonanza magnetica,Sistemi a raggi X, Edefibrillatorida guasti elettrici che potrebbero causare tempi di inattività, guasti alle apparecchiature o danni.

6.Reti di distribuzione dell'energia

• Sottostazioni e quadri di distribuzione: Indistribuzione del poteresistemi, il2CSR256147R1084fornisce protezione differenziale perquadri di distribuzioneEtrasformatori. Aiuta a garantire che la corrente di guasto venga rilevata rapidamente e che il circuito sia disconnesso, prevenendo danni alle apparecchiature e riducendo il rischio di incendio in caso di perdite.
• Impianti elettrici ad alta tensione: Può essere utilizzato inmedia tensionesistemi di distribuzione per fornire protezione a vallecircuiti a bassa tensionee prevenire rischi dovuti a guasti da difettosi isolamenti o guasti a terra.

7.Ambienti esterni e difficili

• Installazioni all'aperto: Adatto per installazioni inambienti esterniOaree esposte, come nei cantieri edili, nei giardini e nelle strutture agricole, dove il rischio di guasti a terra è maggiore a causa dell'umidità, delle condizioni atmosferiche o di danni fisici ai cavi elettrici.
• Agricoltura: Comunemente usato inserre,sistemi di irrigazionee altre installazioni di macchine agricole in cui i sistemi elettrici possono essere esposti a umidità o condizioni bagnate che possono causare correnti di dispersione.

8.Applicazioni marine e offshore

• Navi e piattaforme offshore: Usato inmarinoEpiattaforme petrolifere offshoreper garantire che gli impianti elettrici rimangano sicuri, in particolare laddove le apparecchiature sono esposte all'acqua e all'umidità, che aumentano il rischio di guasti a terra e pericoli elettrici.

9.Data Center e Telecomunicazioni

• Server farm e apparecchiature per le telecomunicazioni: Protegge i sensitivisistemi di telecomunicazione, compresoserver,interruttori, Erouter, dai guasti a terra, garantendo l'operatività e prevenendo interruzioni causate da guasti elettrici.
• Sistemi di alimentazione di backup: Negli ambienti in cuigruppi di continuità (UPS)vengono utilizzati sistemi, il2CSR256147R1084garantisce che le correnti di dispersione a terra non interrompano l'alimentazione di backup e proteggano i sistemi collegati da guasti.

Personalizzazione:2CSR256147R1084

• Regolazioni della sensibilità: ILABB2CSR256147R1084offre impostazioni di sensibilità personalizzabili, che consentono al dispositivo di scattare a una soglia di corrente differenziale specifica. Le impostazioni più comuni includono:
  • 30mA: Perprotezione personale. Questa impostazione è ideale per ambienti in cui la sicurezza elettrica è fondamentale, come edifici residenziali, ospedali e altri ambienti con rischi di contatto diretto.
  • 300mA: Perprevenzione incendi. Viene utilizzato in applicazioni in cui il rischio di incendio dovuto alla corrente di dispersione è la preoccupazione principale, come negli impianti industriali e commerciali.
  • Altri valori personalizzati: A seconda dell'applicazione, ABB potrebbe essere in grado di offrire prodotti diversiimpostazioni di sensibilitàoppure consentire modifiche specifiche della configurazione in base ai requisiti dell'installazione.

2.Personalizzazione del potere di interruzione (Icc).

• ILpotere di interruzionedel dispositivo è la corrente di guasto massima che può interrompere in sicurezza. Mentre il modello standard in genere supporta10kA, potrebbe essere disponibile la personalizzazione per gestire poteri di interruzione superiori o inferiori, a seconda delle esigenze dell'installazione. Ciò potrebbe includere:
  • Elevato potere di rottura personalizzato: Per installazioni in applicazioni industriali con correnti di guasto potenzialmente elevate (ad esempio, in macchinari pesanti o grandi sistemi elettrici), il dispositivo può essere personalizzato per gestire valori più elevatiIccvalutazioni.
  • Capacità di interruzione inferiore: Per le applicazioni in sistemi in cui sono previste correnti di guasto inferiori, il potere di interruzione del dispositivo potrebbe essere potenzialmente regolato per ottimizzare costi ed efficienza.

3.Caratteristiche di intervento e impostazioni del ritardo

• Ritardo per intervento selettivo: In alcune installazioni, come quelle conmotoriOapparecchiature con elevate correnti di spunto, UNfunzione di ritardo temporalepuò essere aggiunto per evitare scatti fastidiosi. Ciò consente all'RCB di resistere a brevi correnti di spunto senza attivarsi, il che è importante in ambienti industriali o commerciali in cui le apparecchiature potrebbero causare perdite di breve durata non pericolose.
• Impostazioni di intervento selettivo: Nei sistemi più complessi il dispositivo può essereintegratocon altri dispositivi di protezione per garantireintervento selettivo— interviene solo il circuito interessato mentre gli altri circuiti restano operativi. Ciò è particolarmente importante per le grandi installazioni con più sottocircuiti dove è essenziale ridurre al minimo i tempi di inattività.

4.Comunicazione e integrazione

• Moduli di comunicazione digitale: ILSerie Emax2dispositivi, incluso il2CSR256147R1084, sono progettati per l'integrazione inreti intelligenti,sistemi di gestione degli edifici (BMS), ESCADAsistemi. La personalizzazione può includere l'aggiunta di moduli di comunicazione permonitoraggio remotoEcontrollare:
  • ModBus RTU/TCP: Per l'integrazione in ambito industrialeSCADAOsistemi di gestione dell’energia.
  • Ethernet/Wi-Fi: Per l'integrazione in un'infrastruttura digitale più avanzata per la diagnostica in tempo reale e il monitoraggio dei guasti.
  • Integrazione dell'IoT: attiva il2CSR256147R1084far parte di una soluzione Internet of Things (IoT), consentendo il monitoraggio basato su cloud, la manutenzione predittiva e la risoluzione dei problemi remota.

5.Personalizzazione della tensione nominale

• IL2CSR256147R1084tipicamente funziona atensione nominaleDi400 V CA. Tuttavia, in casi specifici in cui il dispositivo viene utilizzato in ambienti non standard (come in sistemi a bassa o alta tensione), potrebbe essere possibile la personalizzazione per diversi livelli di tensione.
  • Adattamenti a bassa tensione: Può essere regolato per l'uso inbassa tensione (BT)sistemi (ad esempio, 230 V CA) o adattati permedia tensione (MT)sistemi se necessario.
  • Personalizzazione ad alta tensione: In alcuni casi, potrebbero essere necessarie varianti a tensione più elevata per specifiche applicazioni industriali o di pubblica utilità.

6.Grado IP per la personalizzazione ambientale

• Protezione dall'ingresso (IP)le valutazioni possono essere personalizzate a seconda dell'ambiente in cui il2CSR256147R1084deve essere utilizzato. Il dispositivo standard viene fornito con unIP20rating, il che significa che è protetto contro oggetti solidi di dimensioni superiori a 12 mm ma non contro l'ingresso di acqua.
  • Grado IP più elevato: Se il dispositivo deve essere utilizzato in ambienti difficili (ad esempio, all'aperto, in aree umide o in ambienti industriali con elevati livelli di polvere o umidità), un valoreGrado di protezione IP(ad esempioIP44OIP65) potrebbe essere necessario.
  • Contenitori personalizzati: ABB può fornire la possibilità di installare l'RCB incustodie resistenti alle intemperieper uso esterno, migliorando la protezione contro polvere, acqua o ambienti corrosivi.

7.Personalizzazione per applicazioni specifiche

• Protezione del carico personalizzata: A seconda del tipo di attrezzatura utilizzata (ad esmotori,trasformatori,elettronica sensibile, Opannelli solari), IL2CSR256147R1084può essere personalizzato per fornire una protezione aggiuntiva. Per esempio,sistemi solari fotovoltaicipotrebbe richiedere una protezione speciale contro la corrente residua a causa delle caratteristiche uniche del lato CC.
• Configurazioni industriali e residenziali: Per le grandi installazioni industriali, la personalizzazione potrebbe includere impostazioni su misura che consentanomaggiore tolleranza agli erroriEtempi di ritardo più lunghiper evitare disconnessioni accidentali. Per gli impianti residenziali, invece, la personalizzazione può concentrarsi suintervento sensibileper la sicurezza personale.

8.Funzionalità di monitoraggio e diagnostica

• Diagnostica integrata: Alcune versioni delSerie Emax2fornire strumenti diagnostici, registrazioni e allarmi in tempo reale. Le configurazioni personalizzate possono abilitare queste funzionalità persegnalazione automatizzatasullo stato del sistema e sulle correnti di dispersione, migliorando l'affidabilità del sistema e riducendo al minimo i tempi di inattività non pianificati.
• Monitoraggio del consumo energetico: In alcuni casi, l'aggiunta di contatori di energia o l'integrazione con sistemi di gestione dell'energia potrebbero consentire2CSR256147R1084anche monitorareconsumo di energiae fornire feedback suefficienza del sistemaEperdite elettriche.

9.Opzioni di montaggio e integrazione

• Montaggio personalizzato: Per progetti che richiedono fattori di forma specifici,montaggio personalizzatoè possibile creare opzioni. Ciò potrebbe includere adeguamenti per l’integrazione in grandi quadri di distribuzione,involucri esternio come parte disistemi di protezione multimodulo.
• Integrazione con altri dispositivi di protezione: IL2CSR256147R1084può essere combinato con altri dispositivi di protezione dellaEmax2famiglia o dal portafoglio più ampio di ABB per una soluzione di protezione integrata. Ciò includeinterruttori automatici,dispositivi di protezione del motore, Edispositivi di protezione contro le sovratensioni, che possono essere tutti personalizzati per lavorare insieme in una strategia di protezione coesa.
