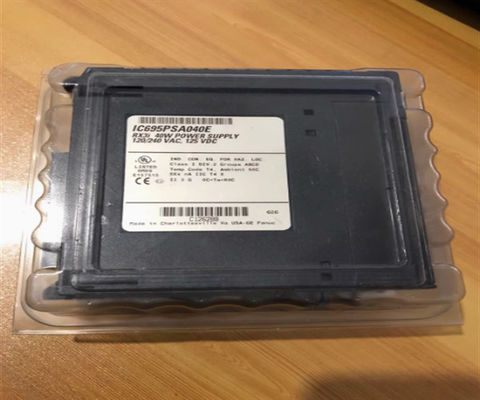

IC695PSA040 GE Fanuc Power Supply Multi-purpose Power Supply

Descrizione del prodotto IC695PSA040

L'IC695PSA040 è un'alimentazione elettrica da 40 Watt da 120/240 volt AC o 125 volt DC della serie GE Fanuc RX3i. Può funzionare con una fonte di ingresso di corrente alternata o continua.La sua tensione di funzionamento è di 85-264 VAC o altrimenti 100-300 VDC.

L'alimentazione RX3i ha tre uscite:

+3,3 VDC - per l'uso interno da parte dei moduli RX3i con numero di catalogo IC695.

+5.1 VDC

+24 relè VDC - può essere utilizzato per alimentare i circuiti dei moduli di Output Relay.

L'alimentazione PACSystems RX3i è un sistema scalabile basato su rack, che fornisce un controllo rapido e coerente tra moduli separati.Gli utenti possono sviluppare e mantenere le proprie funzioni di controllo personalizzateCiò include la visualizzazione, il movimento e la creazione di reti.

Un'altra grande caratteristica è il PACMotion Controller che fornisce tutta la flessibilità e la logica della macchina necessaria per utilizzare l'automazione avanzata delle macchine nella vostra azienda.

Sebbene progettato specificamente per supportare il PACSystem RX3i, solo un alimentatore IC695PSA040 può essere installato nel Backplane universale alla volta.L'alimentazione non è compatibile con altri alimentatori RX3i, sia in modalità di capacità aumentata che in quelle ridondanti.

L'alimentazione è dotata di quattro LED che indicano lo stato dell'alimentazione.Il LED di potenza è quello superiore e sarà verde quando l'alimentazione è fornita al backplane o ambra se l'interruttore di alimentazione è spento. Quando il P/S Fault LED si accende in rosso, l'alimentazione non funziona e non fornisce tensione al backplane. Quando l'alimentazione è vicina alla temperatura massima di funzionamento o la supera,il LED Overtemp brilla di ambraQuando l'alimentazione è vicina o superiore alla capacità di uscita massima su qualsiasi uscita, il LED di sovraccarico brilla di ambra.

È importante che la porta di questa unità rimanga chiusa durante il funzionamento, per evitare rischi di urti che potrebbero causare lesioni gravi o fatali.

Specifiche tecniche di IC695PSA040

Il modulo IC695PSA040 è un modulo di alimentazione industriale della serie GE Fanuc RX3i PACSystems, progettato per alimentare i dispositivi dei PLC RX3i PACSystems.Il modulo di alimentazione IC695PSA040 può fornire dispositivi con tensione CA nell'intervallo da 85 a 264 Volt CA, e con tensione continua nell'intervallo da 100 a 300 Volt DC. La sua potenza massima di ingresso a pieno carico è di 70 Watt.Le tensioni nominali di ingresso del modulo di alimentazione IC695PSA040 sono di 120/240 volt CA e 125 volt CCSupporta l'isolamento tra l'input e il backplane che è valutato a 250 volt AC continuamente e a 1500 volt AC per 1 minuto.

Il modulo di alimentazione GE Fanuc IC695PSA040 RX3i PACSystems ha 3 uscite diverse.3 volt di uscita nominale CC destinata alla connessione ad altri moduli PACSystems RX3i che fanno parte della linea di prodotti RX3i IC695La seconda uscita ha una potenza di 5,1 volti e la terza di 24 volti, destinata ad alimentare i circuiti su moduli di relé di uscita compatibili.Il modulo di alimentazione IC695PSA040 non deve mai essere installato su un piano posteriore diverso da un piano posteriore universale RX3i PACSystems., e solo 1 modulo di alimentazione IC695PSA040 può essere utilizzato contemporaneamente in un PLC RX3i PACSystems.Questo modulo di alimentazione è scalabile e viene fornito con logica macchina.
