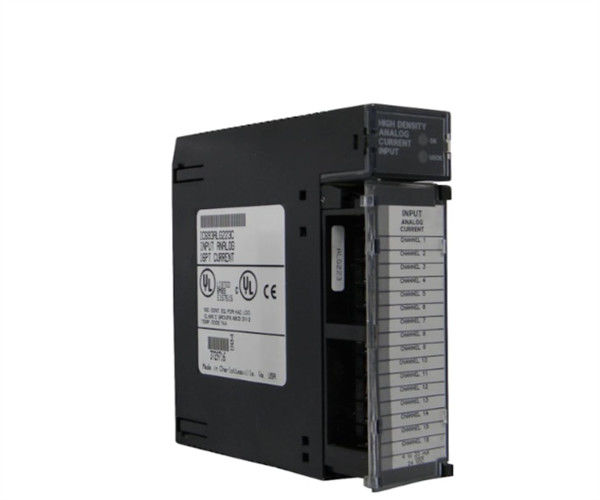

Modulo di ingresso di corrente analogica a 16 canali GE-Emerson IC693ALG223

Descrizione del prodotto IC693ALG223

IC694ALG223 è un modulo di ingresso di corrente analogica con 16 canali/ingressi a fine singolo.o da 4 a 20 mA.

I limiti di allarme sono disponibili in alto e/o basso su tutti i ranghi.che fornisce il rilevamento di guasti di fili aperti in applicazioni da 4 a 20 mAIl modulo può segnalare lo stato del modulo e lo stato dell'alimentazione esterna alla CPU utilizzando gli indirizzi di riferimento del programma assegnati.L'installazione del modulo IC694ALG223 è compatibile con qualsiasi slot I/O in un sistema RX3i.

L'IC694ALG223 utilizza 120 mA dal bus a 5 VDC sul backplane del PLC e richiede 65 mA più corrente di circuito corrente (s) da un alimentatore a +24 VDC fornito dall'utente.

Se il LED mostra ON, allora lo stato è OK, e il modulo è configurato. Se mostra OFF, allora non viene riconosciuta alcuna potenza di fondo,o il timer del cane da guardia è scaduto). Rapido lampeggiamento continuo: indica che i dati di configurazione non vengono ricevuti dalla CPU.Lenti lampeggiate seguite da OFF suggeriscono una diagnosi di accensione fallita o un errore di esecuzione del codice riscontratoIl LED di alimentazione dell'utente conferma che l'alimentazione esterna a 24 VDC è conforme alle specifiche attese.

I parametri configurabili del modulo IC694ALG223 includono canali attivi, indirizzo di riferimento per i dati di ingresso, lunghezza e gamma, allarme basso/alto e set di scansione I/O.

Specificativi tecnici IC693ALG223
