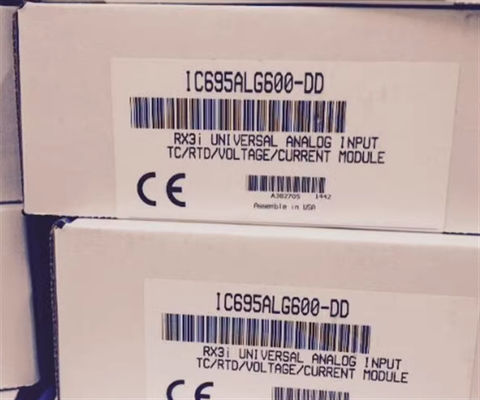

Emerson - GE Fanuc IC695ALG600 Modulo di ingresso analogo universale

Descrizione del prodotto IC695ALG600

L'IC695ALG600 è un modulo di ingresso analogo universale della piattaforma PACSystems RX3i Programmable Automation Controller (PAC).,Questo modulo è attualmente prodotto da Emerson Automation, precedentemente GE Intelligent Platforms (GE IP).L'IC695ALG600 viene fornito con due (2) gruppi di quattro (4) canali ciascuno e configurabile a qualsiasi combinazione su segnali di ingresso. Supporta segnali di corrente da 020 mA, 420 mA, +/-20 mA; +50 mV, +150 mV, 050 V, 150 V, 010 V, +10 V segnali di tensione; segnali di resistenza da 0 a 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm; PT 385 / 3916,Sensori RTD N 618 / 672, NiFe 518, CU 426; ingressi di termocoppia B, C, E, J, K, N, R, S, T. L'IC695ALG600 è installato su un backplane universale RX3i e richiede almeno la versione 2.Versione firmware 80 o successiva. Questo modulo è configurato utilizzando Proficy Machine Edition (PME) versione 5.0 SP1A LD-PLC Hotfix 1 o versione successiva.Tipo di scatola estesa (IC694TBB132), a molla (IC694TBS032), o a molla estesa (IC694TBS132).Sono raccomandati blocchi terminali estesi in quanto questi blocchi terminali hanno una copertura esterna leggermente più grande che può ospitare fili con isolamento più spessa e per ospitare fili di scudo. Questo modulo supporta la memoria flash per futuri aggiornamenti e indicatori di stato LED di stato come Modulo Status, Status di campo e indicatori TB LED.

Il modulo di ingresso del rilevatore di temperatura di resistenza (RTD) GE Fanuc IC695ALG600 ha una dissipazione di potenza massima di 5,4 Watt e potenza interna di 350 milliamperi a 3.3 volt e 400 milliamperi a 5 volt 400I canali di ingresso sono suddivisi in 2 gruppi di 4. Ogni canale può essere configurato in modo indipendente con il software Machine Edition per funzionare a una tensione di +/-50 millivolt, +/-150 millivolt,Da 0 a 5 volt, da 1 a 5 Volt, da 0 a 10 Volt CC, da +/-10 Volt DC, o una corrente da 0 a 20 milliamperi, da 4 a 20 milliamperi o da +/-20 milliamperi.o tipi T, gli ingressi di resistenza sono classificati da 0 a 250, 500, 1000, 2000, 3000 o 4000 ohm e 8 canali che possono essere ingressi di tensione, resistenza, termocoppia e corrente.Il modulo di input RTD GE Fanuc IC695ALG600 ha un filtro di input configurabile con le seguenti frequenze possibili: 8 Hertz, 12 Hertz, 16 Hertz, 40 Hertz, 200 Hertz, o 1000 Hertz. Ha anche un valore massimo di impedenza del cavo RTD di 25 ohm. Il modulo si trova nel backplane universale RX3i,e non può essere situato nel remoto o di espansione backplanes. Ha un LED Modulo OK che visualizza lo stato del modulo. Il Field Status LED mostra errori su un canale minimo o errori su un blocco terminale.Il LED del blocco terminale indica l'assenza o la presenza di un blocco terminale. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

L'IC695ALG600 è un modulo di ingresso analogo a 8 canali, termocoppia, resistenza, corrente / tensione, RTD, universale della serie GE Fanuc RX3i.L'IC695ALG600 fornisce 8 canali di ingresso di uso generale e 2 canali di compensazione della giunzione a freddo (CJC). Questo modulo deve essere posizionato in un backplane universale RX3i. Vedi le specifiche per questa unità nella pagina web di IC695ALG600.
