IC695ALG626 GE Fanuc Analog Input HART Modulo Emerson Automation

Descrizione del prodotto  IC695ALG626

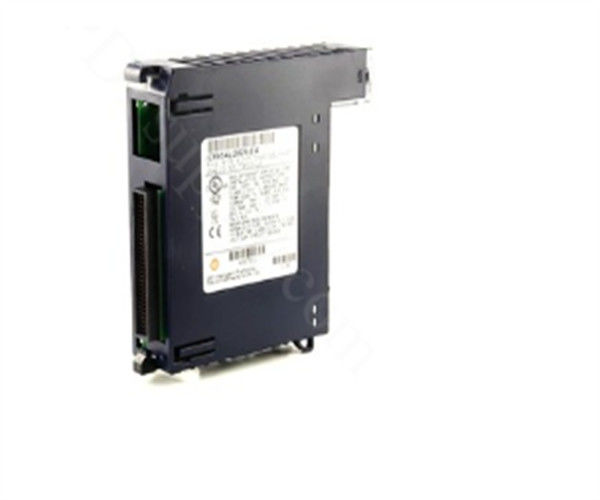

L'IC695ALG626 è un modulo di input analogico Highway Adressable Remote Transducer (HART) 5.0 dalla piattaforma PACSystem RX3i.Questo modulo è stato precedentemente prodotto da GE Intelligent Platform (GE IP) che è stato recentemente acquisito da Emerson AutomationQuesto modulo è utilizzato principalmente per interfacciarsi con strumenti di campo analogici che misurano le variabili di processo e trasmettono la misura all'elemento ricevente come l'IC695ALG626 per l'elaborazione.Con questo., l'IC695ALG626 può essere utilizzato con strumenti di campo che forniscono segnali di corrente da 0 a 20mA, da 4 a 20mA, ± 20mA e segnali di tensione da ±10V, da 0 a 10V, ±5V, da 0 a 5V, da 1 a 5V.L'IC695ALG626 è in grado di fornire sedici (16) canali di ingresso se configurato per ingressi a una sola estremità e otto (8) ingressi per cablaggio differenziale. Con il supporto per il protocollo HART, ogni canale può essere comunicato con un comunicatore HART esterno per accedere non solo alla lettura ma anche ad altri parametri HART.L'IC695ALG626 viene fornito con indicatore di stato LED come il modulo OK, stato del campo e TB LED. Il modulo OK LED viene utilizzato per indicare un modulo correttamente configurato quando il LED è illuminato in verde massello; con errore se lampeggia lentamente verde o ambra;Modulo non configurato correttamente quando lampeggia rapidamenteIl LED di stato di campo è illuminato in verde solido, indicando l'assenza di guasti sui canali attivati e quando è presente un blocco terminale;luce gialla mostra un canale del modulo è in stato difettoso e un LED Off mostra un blocco terminale disconnesso o installato in modo improprio. Il LED TB si accende in rosso quando il blocco terminale non è collegato; illuminato in verde quando il blocco terminale è collegato e spento se non è presente alcuna corrente di fondo.

Il modulo GE Fanuc IC695ALG626 è un modulo di ingresso analogo con capacità di comunicazione HART o Highway Adressable Remote Transducer versione 5.0 su ogni canale e 4 modem HART interni.Questo modulo offre 8 canali di ingresso differenziali e 16 canali di ingresso a singola estremità. Il modulo di ingresso analogo GE Fanuc IC695ALG626 ha un intervallo di tensione di +/-10 Volt DC, 0 a 10 Volt DC, +/-5 Volt DC, 0 a 5 Volt DC o 1 a 5 Volt DC.L'intervallo di configurazione corrente per i canali di ingresso può essere da 0 a 20 milliamperiIl modulo di ingresso analogico GE Fanuc IC695ALG626 deve essere configurato per un intervallo di corrente compreso tra 4 e 20 milliampere se i canali utilizzano comunicazioni HART.Il modulo di ingresso analogo GE Fanuc IC695ALG626 con comunicazione HART è installato nel backplane universale del PLC RX3i PacSystemL'unità consente l'inserimento o la rimozione del modulo da un backplane universale nel PacSystem RX3i quando è ancora collegato all'alimentazione.Il modulo è completamente configurabile dal software senza l'uso di saltatori di modulo. dispone di memoria flash per supportare gli aggiornamenti, un rilevatore per la rimozione e l'inserimento di blocchi terminali, rilevamento di circuito aperto per una gamma di corrente compresa tra 4 e 20 milliamperi a tutti i livelli di tensione,e calibrazione automatica di avvioSupporta anche il monitoraggio degli errori di bordo, gli allarmi di cambio di tasso negativo e positivo, gli offset configurabili e la scalabilità per ogni canale, e l'allarme basso, l'allarme alto, l'allarme basso-basso,rilevamento e registrazione dell'allarme ad alta frequenza selezionabile su ciascun canaleIl modulo richiede una temperatura compresa tra -40 e 185 gradi Fahrenheit per la conservazione e una temperatura compresa tra 32 e 140 gradi Fahrenheit per il funzionamento.

L'IC695ALG626 è un modulo di input analogico non isolato PACSystem RX3i Programmable Automation Controller (PAC) precedentemente prodotto da GE Intelligent Platforms (GE IP) ora di Emerson Automation.Questo modulo dispone di sedici (16) ingressi singoli o di otto (8) canali di ingresso differenziale compatibili da 0 a 20mA, segnali di corrente da 4 a 20 mA, ± 20 mA e segnali di tensione da ± 10 V, da 0 a 10 V, da ± 5 V, da 0 a 5 V, da 1 a 5 V. Questo modulo è installato su un backplane universale RX3i e ha una risoluzione di conversione ADC a 24 bit.Ogni canale di questo modulo fornisce HART 5.0 capacità di comunicazione.
