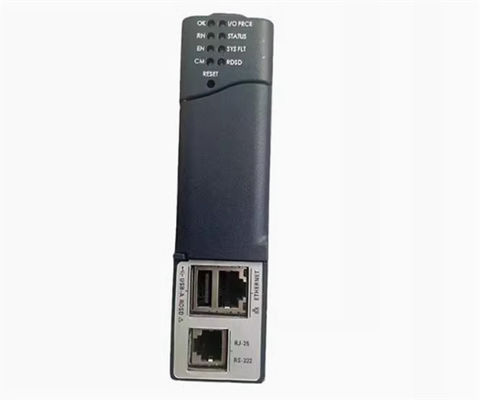

GE Fanuc RX3i Central Processing Unit IC695CPE305 con 255 dispositivi I/O remoti Simplex e protocolli seriali Modbus/RTU

Descrizione del prodottoIC695CPE305

Il controller di automazione programmabile (PAC) IC695CPE305 fa parte della piattaforma di automazione PACSystems RX3i.Questo controller è stato prodotto da GE Fanuc Automation che ora è Emerson Automation.

L'IC695CPE305 ha caratteristiche avanzate superiori alla maggior parte dei PAC di oggi. This controller features Ethernet communication capability via the One (1) Ethernet communication port that support 10/100 Mbps communication rate which may be used to communicate with Programming workstation, sistemi di interfaccia uomo-macchina (HMI), controllo di supervisione e acquisizione dei dati (SCADA),Prodotti hardware e software di terze parti nonché controller della stessa piattaforma per la messaggistica e lo scambio di dati tra controllerInoltre, la porta Ethernet supporta OPC UA, che consente la connessione a dispositivi di terze parti tramite il protocollo OPC.

L'IC695CPE305 non è limitato alla comunicazione Ethernet in quanto questo controller è anche integrato con due (2) porte seriali che supportano lo standard di comunicazione RS232 e RS485.È inoltre dotato di un (1) USB 2.0 master port che consente di scaricare e caricare il programma utente da un'unità USB di Smart Phone.

IC695CPE305 5 MB di RAM e 5 MB di memoria utente non volatile, velocità del processore di 1,1 GHz con una velocità di scansione tipica di 0,72 ms per 1000 istruzioni booleane.Supporta una varietà di protocolli di rete come Ethernet (PROFINET), Ethernet Global Data, Channels, Modbus TCP Server and Client), Genius, PROFIBUS DP, DeviceNet. Fino a un massimo di otto (8) rack è consentito di essere controllato dall'IC695CPE305,compresa la centralina della CPU. Questo controller supporta l'installazione di schede di comunicazione aggiuntive che supportano Serial, Genius, CMX (Reflective Memory) ed Ethernet.

Questo controller single-slot supporta fino a 8 rack locali.È compatibile con un piano di fondo universaleI requisiti di potenza del modulo sono di 1 Amp a 5 Volt DC, 1 Amp a 3,3 Volt DC e 0,5 Amp a 24 Volt DC.Supporta lo SNP SlaveLe specifiche dell'interfaccia Ethernet sono connessioni per programmatori, velocità di dati Ethernet di 10Mb/sec e 100Mb/sec,la configurazione 10 BaseT RJ-45La CPU IC695CPE305 può essere installata in qualsiasi coppia di slot nel rack principale RX3i, ad eccezione delle slot più numerate.I controller CPE310 possono essere facilmente scambiati con i controller CPED305 che sono in grado di ospitare il programma utente esistente nel processore. Per configurare il modulo è necessario il software Proficy Machine Edition Logic Developer 7.0 SIM 3 o versione successiva.

Il GE Fanuc / Emerson Automation IC695CPE305 è un modulo di controller PACSystem RX3i. Questo controller ha 5MB di RAM e 5MB di memoria utente non volatile, velocità del processore di 1.1 GHz con velocità di scansione tipica pari a 0Questo processore ha due (2) porte di comunicazione seriale che supportano gli standard di comunicazione RS232 e RS485, una (1) porta di comunicazione Ethernet e una (1) USB 2.0 Porta principale.
