Emerson - GE Fanuc IC695ALG600 Modulo di automazione industriale

Descrizione del prodotto IC695ALG600

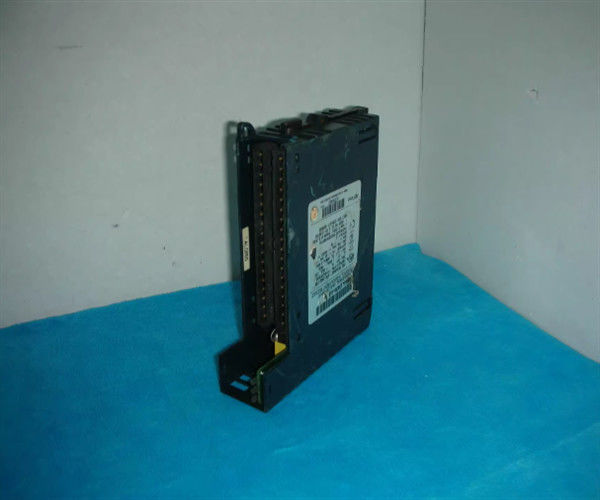

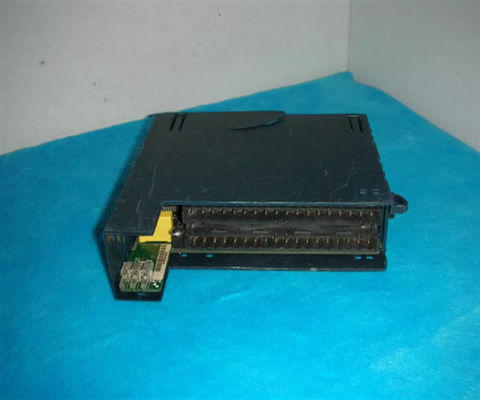

L'IC695ALG600 è un modulo di ingresso analogo universale della piattaforma PACSystems RX3i Programmable Automation Controller (PAC).,Questo modulo è attualmente prodotto da Emerson Automation, precedentemente GE Intelligent Platforms (GE IP).L'IC695ALG600 viene fornito con due (2) gruppi di quattro (4) canali ciascuno e configurabile a qualsiasi combinazione su segnali di ingresso. Supporta segnali di corrente da 020 mA, 420 mA, +/-20 mA; +50 mV, +150 mV, 050 V, 150 V, 010 V, +10 V; segnali di tensione da 0 a 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm; segnali di resistenza PT 385 / 3916,N 618 / 672, NiFe 518, CU 426 sensori RTD; ingressi di termocoppia B, C, E, J, K, N, R, S, T. L'IC695ALG600 è installato su un backplane universale RX3i e richiede almeno la versione 2.Versione firmware 80 o successiva. Questo modulo è configurato utilizzando la Proficy Machine Edition (PME) versione 5.0 SP1A LD-PLC Hotfix 1 o successiva. Per la terminazione dei segnali, questo modulo richiede l'uso di Box-style (IC694TBB032),Tipo di scatola estesa (IC694TBB132), a molla (IC694TBS032), o a molla estesa (IC694TBS132).Sono raccomandati blocchi terminali estesi in quanto questi blocchi terminali hanno una copertura esterna leggermente più grande che può ospitare fili con isolamento più spessa e per ospitare fili di scudo. Questo modulo supporta la memoria flash per futuri aggiornamenti e indicatori di stato LED di stato come Modulo Status, Status di campo e indicatori TB LED.

Il modulo di ingresso del rilevatore di temperatura di resistenza (RTD) GE Fanuc IC695ALG600 ha una dissipazione di potenza massima di 5,4 Watt e potenza interna di 350 milliamperi a 3.3 volt e 400 milliamperi a 5 volt 400I canali di ingresso sono suddivisi in 2 gruppi di 4. Ogni canale può essere configurato indipendentemente con il software Machine Edition per funzionare a una tensione di +/-50 millivolt, +/-150 millivolt,Da 0 a 5 volt, da 1 a 5 Volt, da 0 a 10 Volt CC, da +/-10 Volt DC, o una corrente da 0 a 20 milliamperi, da 4 a 20 milliamperi o da +/-20 milliamperi.o tipi T, gli ingressi di resistenza sono classificati da 0 a 250, 500, 1000, 2000, 3000 o 4000 ohm e 8 canali che possono essere ingressi di tensione, resistenza, termocoppia e corrente.Il modulo di input RTD GE Fanuc IC695ALG600 ha un filtro di input configurabile con le seguenti frequenze possibili: 8 Hertz, 12 Hertz, 16 Hertz, 40 Hertz, 200 Hertz, o 1000 Hertz. Ha anche un valore massimo di impedenza del cavo RTD di 25 ohm. Il modulo si trova nel backplane universale RX3i,e non può essere situato nel remoto o di espansione backplanes. Ha un LED Modulo OK che visualizza lo stato del modulo. Il Field Status LED mostra errori su un canale minimo o errori su un blocco terminale.Il LED del blocco terminale indica l'assenza o la presenza di un blocco terminale. The IC695ALG600 module has an operating temperature range of 0 to 60 degrees Celsius (32 to 140 degrees Fahrenheit) and a storage temperature range of -40 to 85 degrees Celsius (-40 to 185 degrees Fahrenheit).

L'IC695ALG600 è un modulo di input analogo universale PACSystem RX3i Programmable Automation Controller (PAC) precedentemente prodotto da GE Intelligent Platforms (GE IP) ora di Emerson Automation.Questo modulo dispone di otto (8) canali di compensazione di destinazione generale e due (2) canali di compensazione di giunzione a freddo (CJC).Questo modulo ha due (2) gruppi di quattro (4) ingressi ciascuno e configurabile a qualsiasi combinazione di ingressi di corrente, tensione, termocoppia, RTD e resistenza.Segnali di corrente di +20 mA; segnali di tensione da +50 mV, +150 mV, 0 ′5 V, 1 ′5 V, 0 ′10 V, +10 V; segnali di resistenza da 0 a 250 / 500 / 1000 / 2000 / 3000 / 4000 Ohm; sensori RTD PT 385 / 3916, N 618 / 672, NiFe 518, CU 426; B, C, E, J,K., N, R, S, T Input della termocoppia
