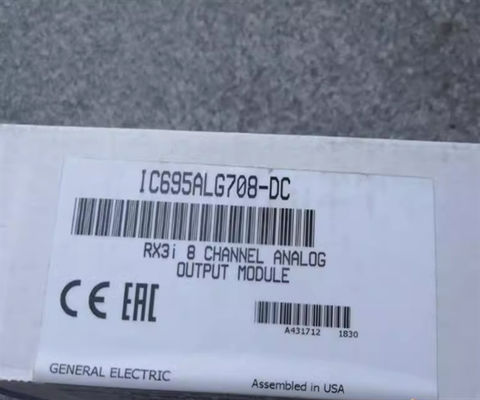

GE Fanuc IC695ALG708 Modulo di uscita analogico GE Speedtronic Mark V

Descrizione del prodotto IC695ALG708

L'IC695ALG708 è un modulo di uscita analogico a otto (8) canali della serie PACsystem RX3i Programmable Automation Controller (PAC).Si tratta di un singolo modulo slot con canali configurabili per fornire segnali di corrente di uscita come 0-20 mA e 4-20 mA e segnali di tensione come +/- 10 VDC e 0-10 VDCL'IC695ALG708 è ora di proprietà di Emerson Automation in quanto il precedente produttore, GE Intelligent Platforms (GE IP), è stato acquisito dal primo.Questo modulo fornisce ancora un'uscita analogica con una risoluzione che va da 14Ogni canale di questo modulo può essere impostato con singole impostazioni di allarme, quali allarme molto basso, basso, alto e molto alto.Ogni uscita può anche essere fissata a punti alti e bassi specifici che possono essere utili quando un canale di uscita è collegato a un output di controllore proporzionale + integrale + derivato (PID)Inoltre, possono essere aggiunti bias di uscita per regolare o regolare manualmente l'uscita al livello desiderato dall'utente.L'IC695ALG708 ha la capacità di segnalazione di errori del modulo integrato e di mantenere l'ultimo stato o le impostazioni predefinite di uscita. Per la compatibilità della CPU, qualsiasi CPU RX3i può essere utilizzata con questo modulo di uscita analogo, tuttavia, la CPU deve avere una versione del firmware 3.5 o successiva e deve essere configurata utilizzando la versione 5 della Machine Edition.0 SP3 Logic Developer deve essere utilizzato per sviluppare programmi utente. L'IC695ALG708 richiede un alimentatore posatore esterno a 24 VDC per funzionare.I blocchi terminali compatibili per l'uso con questo modulo sono Box-style (IC694TBB032), blocco terminale a scatola estesa (IC694TBB132), a molla (IC694TBS032) o a molla estesa (IC694TBS132).

Il modulo analogo noto come modulo analogo IC695ALG708 è progettato e prodotto da GE Fanuc ed è destinato all'uso con i dispositivi GE RX3i PACSystems.Il modulo può essere configurato per diversi intervalli di uscita di corrente e tensione ed è progettato per essere installato nel backplane universale nel sistema RX3iIl modulo IC695ALG708 ha 8 canali di uscita disponibili che possono essere personalizzati per il funzionamento di uscita di tensione o corrente.L'intervallo di tensione supportato del modulo è da 0 a +10 Volt o da -10 a +10 Volt e l'intervallo di corrente è da 0 a 20 milliamperi o da 4 a 20 milliamperiTutti gli output non sono isolati e il modulo può essere combinato con diversi tipi di blocchi terminali.3 voltIl modulo IC695ALG708 ha una tensione di isolamento di 2550 Volt DC per la durata di un secondo e un carico di uscita massimo di 850 Ohm.25 Watt e il consumo nominale di potenza è 375 milliampere a 3.3 volt DC e può raggiungere fino a 315 milliamperi con una fonte di alimentazione isolata a 24 volt DC. Il modulo IC695ALG708 utilizza una fonte di alimentazione esterna con un intervallo di tensione 19.Da 2 a 30 volt DC e ha un tempo di stabilizzazione di uscita di 2 millisecondi. Il modulo include una varietà di funzionalità che possono migliorare le prestazioni del sistema.rilevamento di diversi livelli di allarme, segnalazione degli errori, valori predefiniti per mantenere l'ultimo stato e calibrazione automatica completa.

L'IC695ALG708 è un modulo di input analogico non isolato PACSystem RX3i Programmable Automation Controller (PAC) precedentemente prodotto da GE Intelligent Platforms (GE IP) ora di Emerson Automation.Questo modulo dispone di otto (8) canali di uscita configurabili per segnali di corrente da 0 a 20 mA e da 4 a 20 mA e segnali di tensione da ± 10 V e da 0 a 10 VQuesto modulo è installato su un backplane universale RX3i e ha una risoluzione di conversione ADC da 15,6 a 15,9 bit.
