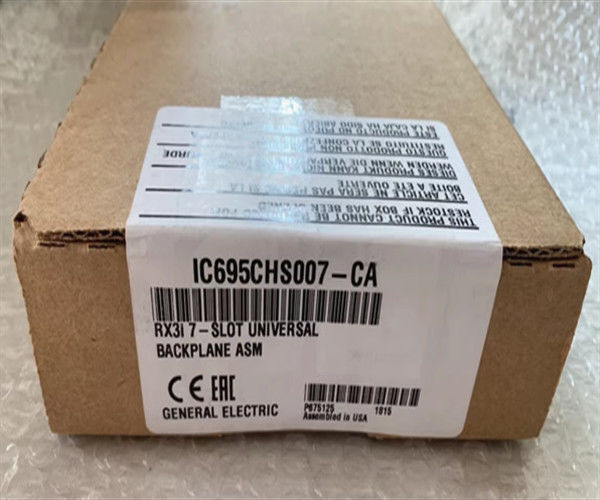

Riconfezionato GE-Emerson IC695CHS007 PACSystems Rx3i Universal Backplane

Descrizione del prodotto  IC695CHS007

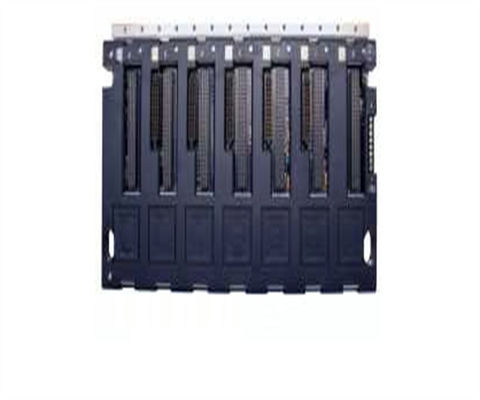

L'IC695CHS007 è un backplane universale della serie PACSystem RX3i Programmable Automation Controller (PAC).riservato ai moduli di alimentazione e di I/OSupporta nativamente tutti i moduli di I/O e di opzione della serie PACsystem RX3i nonché i moduli di I/O e di opzione della serie 90-30.

La slot 0 IC695CHS007 è riservata all'installazione di un alimentatore IC695. Slot 1-5 are dual connector slots that support Peripheral Component Interconnect (PCI) type connectors utilized by PACSystem components such as IC695 modules and Serial connectors used by Series 90-30 modules particularly IC693 and IC694 modulesLo slot 6 che è l'ultimo slot più a destra, supporta solo PCI, compatibile solo con i moduli RX3i.

L'IC695CHS007 è idealmente utilizzato per applicazioni con spazio di montaggio limitato o per l'implementazione di un'architettura di I/O remota.Questo modulo è dotato di una striscia terminale a 24 VDC situata all'estremità sinistra del rack. un punto di messa a terra del piano posteriore e una barra di messa a terra integrata per il collegamento di scudi e connessioni di messa a terra del modulo ospitato del rack.Numeri slot sono anche stampati chiaramente su questo rack per montare i moduli di conseguenza.

L'IC695CHS007 è disponibile in due versioni, in particolare:IC695CHS007-AA che è la versione iniziale e la versione successiva IC695CHS007-BA che include miglioramenti meccanici in particolare con il connettore PCI del telaio.

L'IC695CHS007 è progettato solo per la coniazione orizzontale. Altri orientamenti di montaggio possono influenzare il flusso d'aria e infine le prestazioni del sistema.Questo scaffale è montato direttamente sul sottopanele della camera attraverso il foro di montaggio fornito disponibile per il telaio.

Il backplane GE IC695CHS007 è un backplane universale che fa parte della serie PACSystems RX3i progettata e prodotta da GE Fanuc ed è un sostituto del sistema Serie 90-30.Il backplane IC695CHS007 ha una tensione di ingresso di +24 VoltGli utilizzatori devono notare che il metodo di montaggio suggerito dovrebbe includere l'orientamento orizzontale e l'installazione in un involucro protettivo con un valore minimo di protezione di IP 20 (NEMA Tipo 1).Il backplane universale IC695CHS007 ha un punto di messa a terra insieme alla striscia terminale situata all'estremità sinistraInoltre, il backplane include una barra di messa a terra integrata e numeri di slot visibili per la configurazione e fornisce supporto per sistemi e moduli opzionali di altri produttori.

Il backplane IC695CHS007 ha una corrente interna di 240 milliamperi a 5 volt DC e una corrente di 600 milliamperi a 3,3 volt DC e ha 7 slot disponibili per i componenti.I componenti supportati possono includere componenti I/O PCI come l'IC693I componenti PCI compatibili iniziano con il codice di prodotto IC695.I backplanes GE come il backplane IC695CHS007 possono essere utilizzati in aree pericolose, ma richiedono un recinto con un grado di protezione superiore in questi ambientiIl livello minimo di protezione per i luoghi pericolosi è IP 54.Il backplane IC695CHS007 non richiede molto spazio di installazione, ma ha bisogno di un minimo di 4 pollici di spazio su tutti i lati per avere un adeguato raffreddamentoLe dimensioni specificate dell'unità sono 141,4 x 264,9 x 147,3 millimetri (5,5 x 10,4 x 5,8 pollici).

Specificativi tecnici IC695CHS007
