GE Fanuc PACSystems RX3i 12 slot controller ad alta velocità base digitale IO modulo IC695CHS012

Descrizione del prodotto IC695CHS012

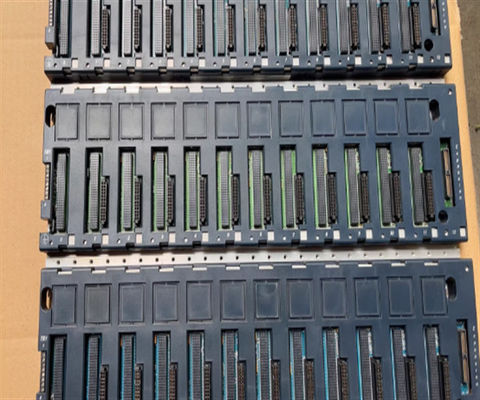

L'IC695CHS012 è un backplane universale PACSystem RX3i.I backplanes sono componenti necessari in quanto forniscono alloggi per i moduli RX3i e la connettivitàEsso ospita anche il bus di comunicazione in cui avviene la comunicazione interna tra i moduli.

L'IC695CHS012 ha un consumo di potenza di 600 mA @ 3.3 VDC e 240 mA @ 5 VDC. Ha dimensioni fisiche di 18,01 x 5,57 x 5,80 (457,5 x 141,5 x 147,32) e supporta il montaggio orizzontale.Deve essere montato all'interno di un alloggiamento che offra un livello di protezione IP20 / NEMA / UL di tipo 1Per il raffreddamento naturale e per una circolazione adeguata dell'aria, il piano posteriore deve avere una distanza di 102 mm o 4 pollici su tutti i lati dell'hardware.l'IC695CHS012 deve essere installato all'interno di un alloggiamento IP54 o superiore con resistenza meccanica a 3.5 joule di energia di impatto.

L'IC695CHS012 supporta lo scambio a caldo del modulo o del rimovibile e l'inserimento sotto alimentazione. This provides a distinct advantage as it effectively reduces downtime and permits maintenance activities such as module replacement and integrity verification to be carried out without affecting the present operating mode of the attached controller and modulesInoltre, questo backplane supporta l'installazione di baseplate opzionali come base del controller e base di espansione Ethernet.

Il backplane IC695CHS012 è dotato di un blocco terminale TB1 che consente la terminazione di una fonte di alimentazione esterna opzionale a 24VDC per l' utilizzo da parte di alcuni moduli IC693 e IC694.I fili raccomandati per l'uso sono AWG 14-22 fili individuali.

Il backplane IC695CHS012 ha una corrente interna nominale di 240 milliamperi a 5 volt DC e una corrente nominale di 600 milliamperi a 3,3 volt DC.Il piano posteriore deve essere posizionato orizzontalmente e richiede almeno 102 millimetri (4 pollici) di spazio su tutti i lati per funzionare correttamente e essere raffreddato ad ariaI terminali di ingresso supportati utilizzati con il backplane universale IC695CHS012 utilizzano fili individuali dalle dimensioni da 14 a 22 AWG.I terminali delle fessure 7 e 8 sono in genere utilizzati per fonti di alimentazione esterne isolateOgni slot nel backplane IC695CHS012 è configurato per accettare componenti diversi, ad esempio, le sorgenti di alimentazione CC sono collegate a un singolo slot, ma le sorgenti di alimentazione AC sono destinate a 2 slot.

Il GE Fanuc / Emerson Automation IC695CHS012 è un backplane universale PACSystem RX3i.Questo backplane supporta lo scambio a caldo di moduli con un consumo di energia di 600 mA @ 3.3 VDC e 240 mA @ 5 VDC.
