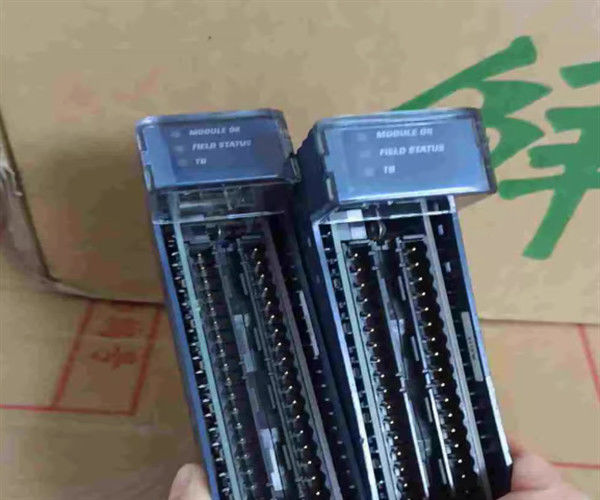

Modulo di input analogico isolato GE-Emerson IC695ALG112 PACSystems RX3i

Descrizione del prodotto di IC695ALG112

IC695ALG112 è un modulo PACSystem RX3i Programmable Automation Controller (PAC) che funziona come modulo di ingresso analogo con otto (8) canali di ingresso a singola estremità,con un'intensità di potenza di potenza di potenza di potenza superiore a 50 W,, -10 a +10 VDC (bipolare), +/- 5VDC, 0 a 5VDC, 1-5VDC e 0-20 mA, e 4- 20 mA.Ha un convertitore analogico a digitale (ADC) integrato che converte i dati in formato a virgola mobile o intero in risoluzione a 16 bitQuesto modulo è tipicamente utilizzato per interfacciare gli strumenti che generano i segnali menzionati per ulteriori elaborazioni come la scalazione e la manipolazione,essere in grado di fornire una corretta lettura in Human Machine Interface (HMI), Controllo di vigilanza e acquisizione di dati (SCADA),Sistemi di controllo distribuiti (DCS) e utilizzati da algoritmi di controllo come il controller proporzionale + integrale + derivato (PID) per l'implementazione di un controllo automatico.

L'IC695ALG112 non dispone di derating termico e è dotato di opzioni di filtro configurabili dal software come 8Hz, 12Hz, 16Hz, 40Hz, 250Hz e 1000Hz.Queste opzioni di filtro sono utilizzati per fornire una lettura più stabile e aiuta a eliminare le fluttuazioniI dati condizionati possono essere salvati specificamente in IEEE 32-bit o 16-bit integer in un campo a 32-bit.Questa risposta di cambiamento di passaggio è influenzata dal filtro di ingresso configurato del moduloIn particolare, 127 ms per il filtro a 8 Hz, 67 ms per il filtro a 12 Hz, 56 ms per il filtro a 16 Hz, 21 ms per il filtro a 40 Hz, 3,1 ms per il filtro a 250 Hz e 0 ms per il filtro a 1000 Hz.

Il modulo di ingresso IC695ALG112 fornisce un'opzione di filtro di 8, 12, 16, 40, 100 o 250 Hertz.Il tempo di rilevamento del circuito aperto del modulo è massimo di 1 secondoIl modulo di input IC695ALG112 è dotato di diverse funzionalità in un pacchetto compatto.Una funzione di diagnostica predittiva è presente nel modulo che esegue il controllo degli errori durante l'avvio e il tempo di funzionamentoSupporta la memoria flash per gli aggiornamenti.

Il GE Fanuc IC695ALG112 è un modulo PACSystem RX3i.Questo modulo riceve da 0 a +10 volt (unipolare) / -10 a +10 VDC, -5 a +5 VDC, 0 a 5 VDC e 1 a 5 VDC (bipolari) ingressi di tensione e segnali di ingresso da 0 a 20 mA, 4 a 20 mA, +/-20 mA. Questo modulo ha un ADC a risoluzione di 16 bit convertito in punto galleggiante o intero.
