GE PACSystems RX3i PLC IC695ALG808 I/O digitale Modulo 20 I/O remoto ridondante

Descrizione del prodottofIC695ALG808

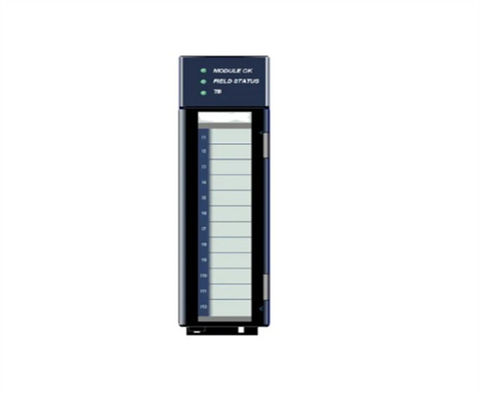

L'IC695ALG808 è un modulo di uscita analogico di Emerson Automation, precedentemente prodotto da GE Intelligent Platforms (GE IP).Questo modulo è dotato di otto (8) canali di uscita individualmente isolati che sono configurabili per fornire segnali di corrente da 0 a 20 mA / 4 a 20 mA e segnali di tensione da +/- 10 VDC / 0 a 10 VDC. L'IC695ALG808 può essere utilizzato per fornire segnali di uscita a dispositivi di modulazione, azionamenti a frequenza variabile (VFD), valvole di controllo, ammortizzatori, lampadari e altri dispositivi.Può anche essere utilizzato per inviare segnali a contatori a pannello e registratori di dati che rappresentano direttamente una variabile specifica per lettura e registrazione locale. L'IC695ALG808 è compatibile con una varietà di blocchi terminali quali Box-style (IC694TBB032), Extended Box-style (IC694TBB132), Spring-style (IC694TBS032), o Extended Spring-style (IC694TBS132).Questo modulo richiede un esterno di 24 VDC terminato direttamente al blocco terminale del modulo per consentire al modulo di fornire i segnali di uscita desiderati. Tutti i canali dell'IC695ALG808 sono configurabili da software. Altri parametri configurabili includono impostazioni di allarme come allarme molto basso, basso, alto e molto alto, segnalazione dei guasti del modulo,blocco dell'allarmeInoltre, questo modulo può essere impostato con bias di uscita per tagliare correttamente l'uscita per ottenere l'uscita richiesta al processo.L'IC695ALG808 ha una risoluzione di uscita di 15 bit quando è configurato per fornire +/- 10VDC, 0-20 mA e 4-20 mA mentre 14 bit è raggiunto quando è configurato per segnale di uscita 0-10 VDC.ha un tasso di aggiornamento analogico di 8 millisecondi su tutti i canali.

Il modulo di uscita IC695ALG808 è stato progettato e fabbricato da GE Fanuc ed è un potente componente che viene fornito in alloggiamenti industriali con indicatori per lo stato del modulo,lo stato del campoIl modulo è stato sviluppato per la serie PACSystems RX3i ed è installato nel piano posteriore universale del sistema.Il modulo IC695ALG808 è alimentato da una sorgente esterna con una tensione nominale di 24 volt CC e una corrente fino a 600 milliamperiIl modulo ha 8 canali disponibili che possono essere utilizzati per il funzionamento di tensione o corrente. Tutti i canali sono analogici e isolati.tipo scatolaIl modulo di uscita IC695ALG808 funziona nell'intervallo di tensione da 0 a +10 Volt o da -10 a +10 Volt,e la sua portata di corrente è da 0 a 20 milliamperi o da 4 a 20 milliamperiIl piano posteriore del modulo richiede 80 milliampere quando è collegato a una fonte di alimentazione da 3,3 volt.il modulo ha un carico di uscita massimo di 1350 Ohm e dissipa una potenza massima di 7Inoltre, il modulo IC695ALG808 include una protezione contro la sovratensione di corrente di uscita per una tensione di -30 Volt per 60 secondi e +30 Volt per 1 ora.La deriva di guadagno di uscita del modulo per l'uscita di tensione è di 20 ppm per grado Celsius ed è di 35 ppm per grado Celsius per l'uscita correnteIl modulo IC695ALG808 ha un tempo di uscita di tensione/corrente di 2 millisecondi.

L'IC695ALG808 è un modulo di uscita analogico isolato PACSystem RX3i Programmable Automation Controller (PAC) precedentemente prodotto da GE Intelligent Platforms (GE IP) ora di Emerson Automation.Questo modulo dispone di otto (8) canali di uscita configurabili per segnali di corrente da 0 a 20 mA e da 4 a 20 mA e segnali di tensione da ± 10 V e da 0 a 10 VQuesto modulo è installato su un backplane universale RX3i e richiede un alimentatore esterno a 24 VDC.Ha una risoluzione di uscita di 14 bit per l'uscita 0-10 VDC e 15 bit per il resto dei segnali di uscita.
