GE Fanuc IC695ALG628 Modulo digitale IO non isolato Soluzione avanzata di controllo Modbus/RTU

Descrizione del prodotto GE Fanuc IC695ALG628 Non isolato Advanced Modular Control Solution

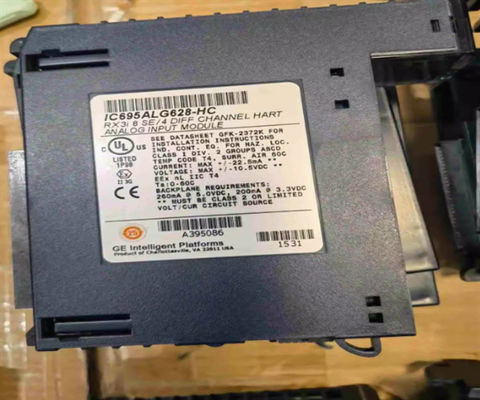

L'IC695ALG628 è un modulo di ingresso analogo con capacità Highway Adressable Remote Transducer (HART) 5.0.PACSystem serie Rx3i con otto (8) canali di ingresso analogici se configurati per canali a singola estremità e quattro (4) canali di ingresso se utilizzati per la configurazione del cablaggio differenziale. Viene fornito con due (2) modem HART interni. I parametri e la configurazione del modulo sono completamente configurabili dal software e ogni canale può essere assegnato indipendentemente con allarme alto, allarme basso,allarme ad alta frequenza, rilevamento di allarmi a bassa frequenza e segnalazione alla CPU. Inoltre, possono essere impostati di conseguenza gli allarmi a velocità di cambiamento positiva e negativa e gli interrupt configurabili per gli allarmi e i guasti del canale.Questo modulo viene anche fornito con un firmware aggiornabile e esegue l'autocalibrazione ogni avvio del moduloI canali di ingresso analogici dei moduli sono progettati per accettare segnali di ingresso +/-10 VDC, 0-10 VDC, +/- 5 VDC, 0-5 VDC, 1-5 VDC e 0-20 mA, 4-20 mA e +/- 20 mA.Dispone di circuiti convertitori analogico-digitale (ADC) integrati che convertono i dati analogici ricevuti in un numero intero a 24 bit in un registro a 32 bit o in virgola mobileOgni canale del modulo è dotato di una varietà di opzioni di filtro, tipicamente utilizzate per eliminare le fluttuazioni del segnale per una lettura più stabile.0V + 5% / - 2.5% e 625 mA massimo @ 3.3V +5% / - 3%. Ha una protezione da sovraccorrente integrata con valore nominale continuo +/-28mA, massima e protezione da sovratensione di +/-60 VDC continua, massima.Il tempo di rilevamento del circuito aperto del modulo è massimo di 1 secondo.

The GE Fanuc IC695ALG628 non-isolated differential analog input module with HART (Highway Addressable Remote Transducer) communications for the RX3i PacSystem PLCs offers 4 differential and 8 single-ended input channelsHa 2 modem HART interni e si caratterizza per la sua capacità di comunicazione HART con HART versione 5.0 su ogni canale.+/-5 Volt di corrente continuaLa gamma di configurazione corrente per i canali di ingresso può essere di +/-20 milliamperi, 0 a 20 milliamperi o 4 a 20 milliamperi. The GE Fanuc IC695ALG628 analog input module should be configured for a current range between 4 and 20 milliamps when the channels are connected to the Highway Addressable Remote Transducer communications systemIl modulo di ingresso analogico GE Fanuc IC695ALG628 supporta l'uso di blocchi terminali quali il blocco IC694TBB132 a scatola estesa, il blocco IC694TBB032 a scatola,il blocco IC694TBS132 a molla estesa e il blocco IC694TBS032 a mollaI blocchi terminali estesi sono installati per offrire la profondità di involucro aggiuntiva necessaria per il cablaggio blindato.Il modulo di ingresso analogo ha una potenza interna di 3.3 volt a 600 milliampere e 5 volt a 450 milliampere. Dispone di una memoria flash per permettere futuri aggiornamenti, segnalazione di errori, allarmi di velocità di modifica,software configurabile senza impostare i jumperIl modulo richiede un intervallo di umidità ambientale non condensante compreso tra il 5 e il 95%.Il modulo GE Fanuc IC695ALG628 è installato nel backplane universale del PLC RX3i PacSystem.

L'IC695ALG628 è un modulo di input analogo che fa parte della piattaforma PACSystem RX3i, attualmente di Emerson Automation, precedentemente prodotta da GE Intelligent Platforms (GE IP).Questo modulo dispone di otto (8) canali di ingresso non isolati a una sola estremità o di quattro (4) canali di ingresso differenziali che supportano +/-10 VDC, 0-10 VDC, +/- 5VDC, 0-5 VDC, 1-5 VDC e 0-20 mA, 4-20 mA e +/- 20 mA segnali di ingresso.Questo modulo ha un convertitore ADC integrato che traduce i dati in numeri interi di tipo di dati a virgola mobile a risoluzione di 24 bitQuesto modulo supporta il trasduttore remoto indirizzabile per autostrade (HART) versione 5.0.

Il GE FANUC IC695ALG628 Non-Isolated è specificamente progettato per offrire prestazioni senza pari in ambienti industriali esigenti.Il suo design compatto garantisce un uso efficiente dello spazio in qualsiasi armadio di controllo, mentre la sua robusta costruzione resiste a condizioni difficili senza compromettere l'affidabilità.

Questo modulo eccelle nelle applicazioni che richiedono una precisa conversione del segnale analogo, come il controllo della temperatura, il monitoraggio della pressione e la misurazione del flusso.Con la sua elevata precisione e ampia gamma di segnali, fornisce la precisione necessaria per compiti di controllo critici.
