Modulo di interfaccia Ethernet GE IC698ETM001 per il sistema PAC Rx7i

Descrizione del prodotto IC698ETM001

IC698ETM001 è un modulo di interfaccia Ethernet prodotto da GE Fanuc per fornire comunicazioni Ethernet ad alte prestazioni per i sistemi di controllo RX7i.Tensione di funzionamento +5 VDC dalla fonte di alimentazione, e la corrente di scarico è di 1,5 (+5 VDC) max. The IC698ETM001 also provides TCP/IP communications with other GE Intelligent Platforms control systems and host computers with software for Ethernet communications to GE Intelligent Platforms controllers.

Le caratteristiche selezionate di IC698ETM001 includono la fornitura di servizi di configurazione e programmazione completi nonché lo scambio intermittente di dati tramite Ethernet Global Data (EGD).Questo modulo offre la funzionalità EGD classe 2, o comandi, e Reliable Data Service (RDS) per garantire che i messaggi di comando siano comunicati correttamente.Il modulo è dotato di una gestione completa della stazione, strumenti diagnostici e connettività estesaLe porte full-duplex forniscono velocità di rete auto-negoziata e rilevamento crossover a causa di uno switch di rete interno.

L'indirizzamento IP ridondante del modulo IC698ETM001 consente di assegnare un indirizzo IP individuale a due moduli Ethernet in due controller diversi.L'indirizzo è configurato in aggiunta all'indirizzo IP originale per ogni interfaccia. L'interfaccia Ethernet dell'unità attiva è l'unica che può utilizzare l'IP ridondante. Nota: L'utente deve confermare che l'indirizzo IP del gateway è configurato.

La memoria flash memorizza il protocollo nell'interfaccia Ethernet ed è comodamente aggiornata utilizzando la porta seriale della CPU.Questo modulo è dotato di LED di stato per facilitare il funzionamento e la risoluzione dei problemi.

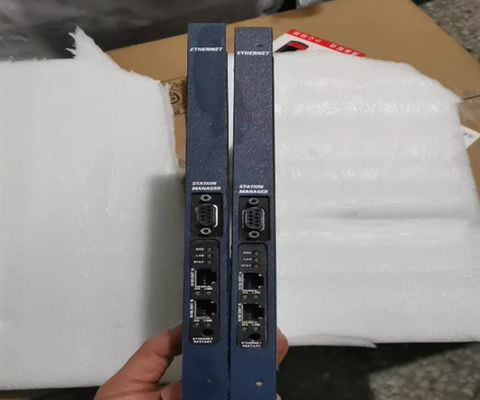

Il modulo GE Fanuc / Emerson Automation IC698ETM001 è un modulo di interfaccia Ethernet PACSystem RX7i.Questo modulo dispone di due porte di comunicazione Ethernet che supportano una velocità di comunicazione di 10/100 Mbps con funzionalità di autosensing e una comunicazione seriale che funge da porta gestore stazione. Supporta TCP/IP
