Informazioni generali

Identificazione del fornitore (VendorID) 002AH

Identificatore del dispositivo (DeviceID) 0302H

Tensione di alimentazione

24 V DC Sì

gamma ammissibile, limite inferiore (DC) 20,4 V

gamma ammissibile, limite superiore (DC) 28,8 V

gamma ammissibile (ripple incluso), limite inferiore (DC) 20,4 V

gamma ammissibile (ripple incluso), limite superiore (DC) 28,8 V

Protezione esterna dei cavi di alimentazione (raccomandazione) In una costruzione con potenziale di riferimento a terra, è necessario un fusibile per i moduli di interfaccia ridondanti (raccomandazione: 2,5 A)

Buffering delle parti principali

Corrente di ingresso Corrente di consumo, massimo 600 mA Corrente di ingresso, tipo 4 A I2t 0,09 A2·

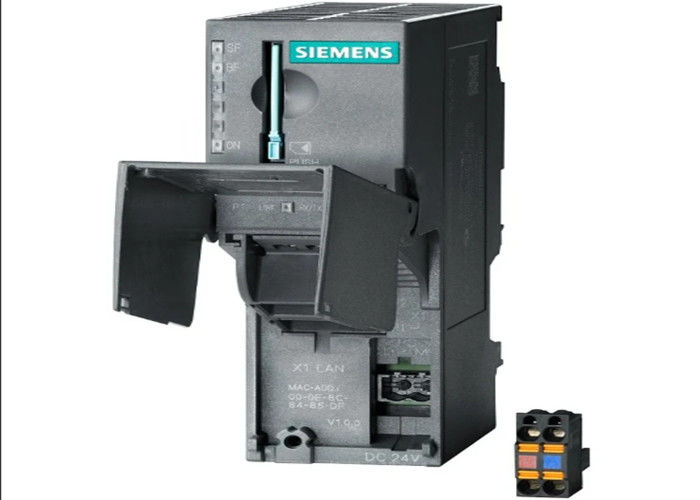

Caratteristica di 6ES7153-4AA01-0XB0

Corrente di uscita per il bus di backplane (5 V DC), massimo 1,5 A Perdite di potenza Perdite di potenza, tipicamente 6 W;Area di indirizzo tipica Volume di indirizzo Input 192 byte Output 192 byte Configurazione hardware Numero di moduli per interfaccia DP slave- Max. 12 Communication functions Bus protocol/transmission protocol PN IO Interrupts/diagnostics/status information Diagnostics indication LED Connection to network LINK (green) Yes Transmit/receive RX/TX (yellow) Yes Isolation Isolation checked with 500 V DC Degree and class of protection IP20 Yes Ambient conditions Operating temperature Min. 0 °C max. 60 °C Pressione dell'aria Altitudine di esercizio sopra il livello del mare, max. 2000 m Dimensioni Larghezza 40 mm Altezza 125 mm Profondità 118 mm Peso Peso, circa 215 g;
