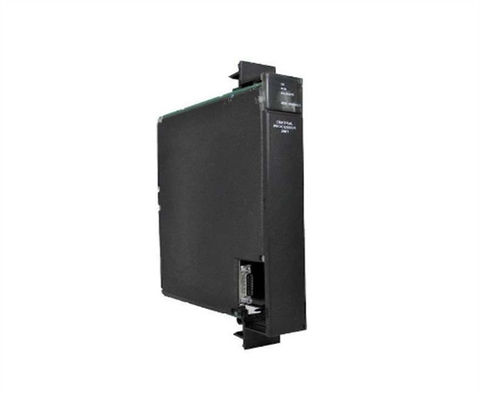

Emerson - GE Fanuc IC697CPX928 Modulo dell'unità centrale di elaborazione

Descrizione del prodotto di IC697CPX928

L'IC697CPX928 è un controller di logica programmabile prodotto da GE Automation and Controls.Un backplane montato sul rack consente a questo dispositivo di comunicare con diversi moduli diversi. Un interruttore di controllo run/stop con tre posizioni o un software specifico eseguito da un computer collegato viene utilizzato per controllare l'IC697CPX928.

Le caratteristiche di questo dispositivo includono un microprocessore da 96 MHz 80486DX4, calcoli a virgola mobile, velocità del processore di 0,4 microsecondi per ogni funzione booleana, 8K analogico I / O e 12K I / O di qualsiasi mix.L'IC697CPX928 supporta diversi moduli, compresi i moduli di interfaccia LAN IC697 e vari moduli di visualizzazione, coprocessore, comunicazioni e interfaccia di collegamento.Sono compatibili con questo dispositivo anche i controllori di bus IC660/61 e i moduli di I/O discreti e analogici IC697.

Per programmare questo dispositivo, collegarlo a un computer caricato con MS-DOS, Windows 95 o Windows NT. Questa connessione è possibile tramite un'interfaccia seriale, parallela o Ethernet.Per le connessioni Ethernet al computer di programmazionePoiché l'IC697CPX928 è programmato tramite software, non è necessaria la configurazione hardware con interruttori DIP e jumper.Le impostazioni di configurazione del dispositivo possono essere protette digitalmente tramite una password e fisicamente da un interruttore.

L'IC697CPX928 fornisce sei megabyte di memoria dati utente e programma. Questa memoria è mantenuta da una batteria CMOS al litio.Il firmware del sistema operativo è memorizzato nella memoria flashNon è necessario smontare il dispositivo o sostituire l' EPROM per aggiornare il firmware.

In ambienti dove le temperature raggiungono i 50 gradi Celsius, è necessaria una ventola con una capacità di 70 piedi cubi al minuto (CFM) per evitare il surriscaldamento.

Il manuale del prodotto contiene istruzioni dettagliate per l'installazione dell'IC697CPX928.Il tasto di protezione della memoria dovrebbe essere in posizione spenta. inserire la batteria CMOS in uno degli slot di connessione della batteria. inserire il dispositivo nel rack e riprendere l'alimentazione.

Specificativi tecnici di IC697CPX928

La corrente nominale richiesta dal modulo IC697CPX928 è di 3,1 Amps. La tensione di ingresso richiesta è di 5 Volt DC. Con raffreddamento forzato a 70 CFM,il modulo può funzionare a temperature ambientali comprese tra 32 e 140 gradi Fahrenheit. Senza raffreddamento forzato, la gamma di temperature di funzionamento del modulo CPU IC697CPX928 è ridotta tra i 32 e i 122 gradi Fahrenheit.A seconda dei tipi di alimentazione disponibiliIl modulo di CPU è dotato di 3 porte seriali, il modulo di CPU è dotato di un sistema di accensione di 3 port, il modulo di accensione è dotato di un sistema di accensione di 3 port, il modulo di accensione di 2 port e il modulo di accensione di 2 port.di cui 2 porte supportano la comunicazione RS-485 e 1 porta supporta la comunicazione RS-232Queste porte seriali possono essere utilizzate per interfacciarsi con dispositivi di programmazione per la configurazione della CPU.moduli Ethernet opzionali possono anche essere installati nel PLC per consentire la configurazione del modulo IC697CPX928 su reti Ethernet. Gli I/O supportati dal modulo IC697CPX928 includono un massimo di 8000 I/O analogici e 12.000 I/O in qualsiasi mix. Il modulo IC697CPX928 richiede 1 slot nel rack PLC della serie 90-70 di GE Fanuc per l'installazione.Un totale di 7 LED sono forniti sulla parte anteriore del modulo per gli aggiornamenti di stato.
