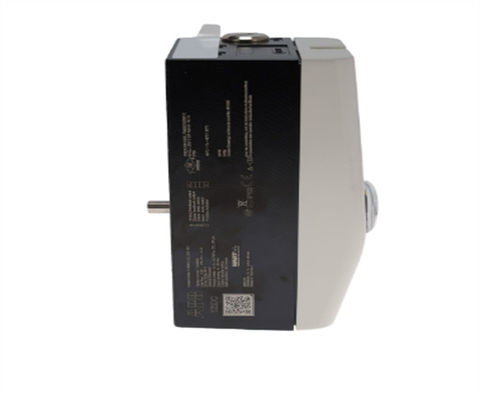

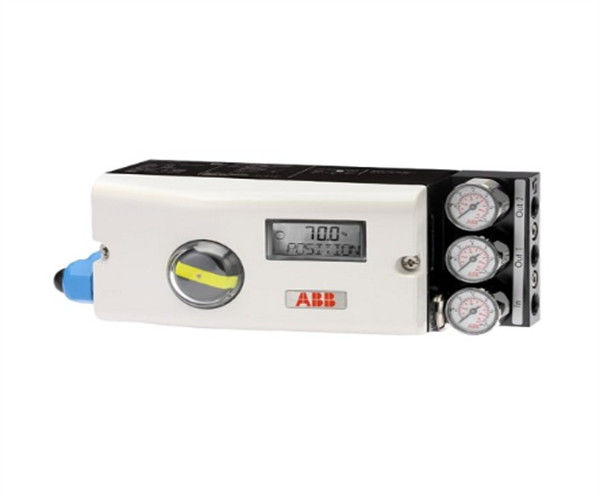

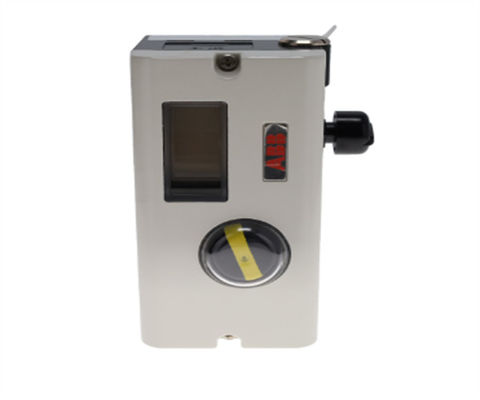

V18345-1010521001 ∙ ABB TZIDC Valvola elettro-pneumatica posizionatore V18345

• Produttore: ABB

• Numero del prodotto. : V18345-2020121001

• Tipo di prodotto: TZIDC posizionatore elettro-pneumatico

• V18345: TZIDC = intelligente, configurabile con indicatore e pannello operativo

• Cassa / Montaggio: 2 = Cassa in alluminio, verniciata, protezione IP 65 (NEMA 4X) per il montaggio su attuatori lineari in conformità alla DIN/IEC 534/NAMUR o su attuatori rotanti in conformità alla VDI/VDE 3845 come sopra,di una lunghezza non superiore a 50 mm,

• Porta di ingresso / comunicazione: 2 = ingresso 4...20 mA, a due fili con spina di connettore per l'adattatore LKS e modulo FSK per la comunicazione HART

• Protezione contro le esplosioni: 0 = senza

• Posizione di uscita/sicurezza (in caso di interruzione dell'alimentazione elettrica): 1 = azione singola, di sicurezza.

• Connessioni: 2 = Cavo: filo 1/2-14 NPT, tubo d'aria: filo 1/4-18 NPT

• Moduli opzionali per il feedback di posizione analogo o digitale: 1 = Modulo plug-in per il feedback di posizione analogica (segno, gamma 4... 20 mA)

• Kit meccanico opzionale per il feedback della posizione digitale: 0 = senza

• Disegno (vernice / codifica): 1 = Standard

• Segnale di uscita (tecnologia a due fili) Intervallo nominale: 4... 20 mA

• Input digitale: tensione di controllo 0... 5 V di condizione di commutazione logica CC "0" 11... 30 V di condizione di commutazione logica CC "1"

• Uscita digitale (circuito di controllo secondo DIN 19234/NAMUR) Tensione di alimentazione: 5... 11 V DC

• Pressione di alimentazione: 1,4... 6 bar (20... 90 psi)

• Consumo d'aria: < 0,03 kg/h / 0,015 mq (indipendente dalla pressione di alimentazione)

• Materiale di alloggiamento/protezioni: alluminio, classe di protezione IP 65 / NEMA 4X

• Superficie/colore: Vernice per immersione elettrostatica con resina epossidica, indurita al forno.

• Collegamenti pneumatici: fili G 1/4 o 1/4-18 NPT

• Peso: 1,7 kg

• Peso di spedizione: 3 kg
