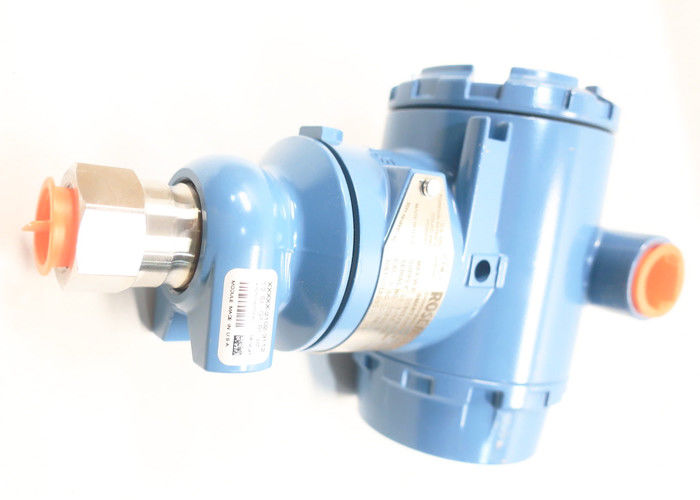

3051CD3A02A1AH2KDL5M5Q4Q8 Rosemount 3051C Trasmettitori di pressione coplanari
I trasmettitori di pressione coplanari Rosemount 3051C sono lo standard del settore per la misurazione della pressione differenziale, calibrata e assoluta.flusso, e soluzioni a livello.
Le capacità includono:
1) La diagnostica dell' integrità del circuito monitora continuamente il circuito elettrico per rilevare i cambiamenti che compromettono l' integrità del segnale di uscita trasmesso da 4 a 20 mA.
2) LoI con menu semplici e pulsanti di configurazione incorporati.
3) Certificazione di sicurezza.
(1) Se ordinato con codice di uscita Wireless X, disponibile solo con materiale di diaframma in acciaio inossidabile (SST) 316L (codice 2) e liquido di riempimento in silicone.
(2) Rosemount 3051CD0 è disponibile solo con i codici di uscita A e X. Per il codice di uscita A, solo il codice di flangia di processo 0 (flangia alternativa H2, H7, HJ o HK), il codice di diaframma isolante 2, il codice di anello O A,e l'opzione di avvolgimento L4 sono disponibiliPer il codice di uscita X, sono disponibili solo il codice di flangia di processo 0 (flangia alternativa H2), il codice di diaframma isolante 2, il codice di anello O A e l'opzione di avvolgimento L4.
(3) HART Revision 5 è l'output HART predefinito.
(4) Per l'indirizzamento e la configurazione locali è richiesto M4 (LOI).
(5) Le omologazioni disponibili sono FM intrinsecamente sicure (codice di opzione I5), CSA intrinsecamente sicure (codice di opzione I6), ATEX intrinseca sicurezza (codice di opzione I1),Sicurezza intrinseca IECEx (codice di opzione I7) e Sicurezza intrinseca EAC (codice di opzione IM).
Altre opzioni:
3051TA3A2B21AB4M5E5
3051TA4A2B21AB4M5E5
3051TA5A2B21AB4M5E5
3051TA1A2B21AB4M5I5
3051TA2A2B21AB4M5I5
3051TA3A2B21AB4M5I5
3051TA4A2B21AB4M5I5
3051TA5A2B21AB4M5I5
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
SGD-02ANY6
SGD-02AP
SGD-02AS
SGD-02BH
SGD-02BP
SGD-02BS+SGM-02B312
SGD-02BS+SGM-02B314
SGD-04AN
SGD-04AN+SGM-04A3NT12
SGD-04AP
SGD-04APY61
SGD-04AS
SGD-04ASY52
SGD-04ASY53
SGD-08AH
SGD-08AN
SGD-08AP
SGD-08APY61
Rosemount 3051C Trasmettitori di pressione coplanari Informazioni:
| Modello |
Tipo di trasmettitore |
| 3051C |
Trasmettitore di pressione coplano |
|
| Tipo di misura |
| D |
Differenziale |
★ |
| G |
Gage |
★ |
| A(1) |
Assoluto |
|
| Intervallo di pressione |
| |
Differenza (Rosemount 3051CD) |
Gage (Rosemount 3051CG) |
Assoluto (Rosemount 3051CA) |
|
| 1 |
¥25 a 25 inH2O (da 62,16 a 62,16
mbar)
|
¥25 a 25 inH2O (€ 62,16 a
62,16 mbar)
|
0 a 30 psia (0 a 2,06 bar) |
★ |
| 2 |
¥250 a 250 inH2O (da ¥621,60 a
621,60 mbar)
|
¥250 a 250 inH2O (da ¥621,60 a
621,60 mbar)
|
da 0 a 150 psia (0 a 10,34 bar) |
★ |
| 3 |
¥1000 a 1000 inH2O (€2,48 a
2,48 bar)
|
¥393 a 1000 inH2O (€ 0,97 a
2,48 bar)
|
da 0 a 800 psia (0 a 55,15 bar) |
★ |
| 4 |
¥300 a 300 psi (¥20,68 a 20,68
bar)
|
¥14,2 a 300 psi (¥0,97 a 20,68
bar)
|
0-4000 psia (0-275 bar) |
★ |
| 5 |
¥2000 a 2000 psi (¥137,89 a
137,89 bar)
|
₹ 14,2 a 2000 psi (₹ 0,97 a
137,89 bar)
|
N/A |
★ |
| 0(2) |
¥3 a 3 inH2O (-7,46 a 7,46 mbar) |
N/A |
N/A |
|
| Uscita del trasmettitore |
| A(3) |
4·20 mA con segnale digitale basato su HART®Protocollo |
★ |
| F |
FOUNDATIONTM Protocollo Fieldbus |
★ |
| W(4) |
PROFIBUS®Protocollo PA |
★ |
| X(5) |
Wireless (richiede opzioni wireless e alloggiamento in polimero ingegnerizzato) |
★ |
| M(6) |
A bassa potenza, 1 5 Vdc con segnale digitale basato sul protocollo HART |
|
| Materiali di costruzione |
| |
Tipo di flange di processo |
Materiale di flange |
Drenaggio/ventilazione |
|
| 2 |
Coplanare |
SST |
SST |
★ |
| 3(7) |
Coplanare |
C-276 fuso |
Leghe C-276 |
★ |
| 4 |
Coplanare |
Leghe 400 |
Leghe 400/K-500 |
★ |
| 5 |
Coplanare |
CS rivestito |
SST |
★ |
| 7(7) |
Coplanare |
SST |
Leghe C-276 |
★ |
| 8(7) |
Coplanare |
CS rivestito |
Leghe C-276 |
★ |
| 0 |
Connessione di processo alternativo |
★ |
| Diaframma isolante |
| 2(7) |
316L SST |
★ |
| 3(7) |
Leghe C-276 |
★ |
| 4(8) |
Leghe 400 |
|
| 5(8) |
Tantal (disponibile su Rosemount 3051CD e CG, solo 2 ̊5; non disponibile su Rosemount 3051CA) |
|
| 6(8) |
Leggia 400 placcata oro (uso in combinazione con il codice di opzione B dell'anello O) |
|
| 7(8) |
di larghezza superiore a 20 mm |
|
| O-ring |
|
| A |
PTFE riempito di vetro |
★ |
| B |
PTFE riempito di grafite |
★ |
| Fluido di riempimento del sensore |
| 1 |
Acciaio |
★ |
| 2(8) |
Inerte (solo differenziale e indicatore) |
★ |
| Materiale di alloggiamento |
Dimensione dell'entrata del condotto |
|
| A |
Aluminici |
1⁄2 ¢14 NPT |
★ |
| B |
Aluminici |
M20 x 1.5 |
★ |
| E |
Aluminio, con basso contenuto di rame |
1⁄2 ¢14 NPT |
★ |
| F |
Aluminio, con basso contenuto di rame |
M20 x 1.5 |
★ |
| J |
SST |
1⁄2 ¢14 NPT |
★ |
| K. |
SST |
M20 x 1.5 |
★ |
| P(9) |
Polymeri di ingegneria |
Nessun ingresso di condotto |
★ |
| D(10) |
Aluminici |
G1⁄2 |
|
| M(10) |
SST |
G1⁄2 |
|
| Opzioni wireless(11) |
| Frequenza di trasmissione wireless, frequenza operativa e protocollo |
| WA3 |
Tasso di trasmissione configurabile dall'utente, 2,4 GHz WirelessHART |
★ |
| Antenna e SmartPowerTM |
| WP5 |
Antenna interna, compatibile con il modulo di alimentazione verde (modulo di alimentazione IS venduto separatamente) |
★ |
| Opzioni |
| Garanzia estesa del prodotto |
| WR3 |
Garanzia limitata di 3 anni |
★ |
| WR5 |
Garanzia limitata di 5 anni |
★ |
| Tela vegetaleTMfunzionalità di controllo |
| A01 |
FONDATION Suite di blocchi di funzioni di controllo Fieldbus |
★ |
| Funzionalità di diagnostica della rete vegetale |
|
| DA0 |
Integrità del circuito diagnostica HART |
★ |
| D01 |
FONDAZIONE Suite di diagnostica Fieldbus |
★ |
| Flancia alternata(12) |
| H2 |
Flancia tradizionale, 316 SST, SST scarico/ventilazione |
★ |
| H3(7) |
Flancia tradizionale, lega C, lega C-276 |
★ |
| H4 |
Flancia tradizionale, lega fusa 400, lega 400/K-500 |
★ |
| H7(7) |
Flancia tradizionale, 316 SST, lega C-276 |
★ |
| HJ |
DIN-conforme flange tradizionale, SST, 7/16-in. (10 mm) adattatore/bollettini di molteplicità |
★ |
| FA |
Flancia di livello, SST, 2 pollici (51 mm), classe ANSI 150, montaggio verticale 316 SST |
★ |
| FB |
Flancia di livello, SST, 2 pollici (51 mm), ANSI classe 300, montaggio verticale 316 SST scarico/ventilazione |
★ |
| FC |
Flancia di livello, SST, 3 pollici (76 mm), classe ANSI 150, montaggio verticale 316 SST scarico/ventilazione |
★ |
| FD |
Flancia di livello, SST, 3 pollici (76 mm), classe ANSI 300, montaggio verticale 316 SST |
★ |
| FP |
DIN flange di livello, SST, DN 50, PN 40, montaggio verticale 316 SST scarico/ventilazione |
★ |
| FQ |
DIN flange di livello, SST, DN 80, PN 40, montaggio verticale 316 SST scarico/ventilazione |
★ |
| Hong Kong(13) |
DIN conforme flange tradizionale, SST, .4 pollici (10 mm) di adattatore/bollettino a molteplicità 316 SST |
|
| HL |
DIN conforme flange tradizionale, SST, .5 pollici (12 mm) di adattatore/bollettino a molteplicità 316 SST |
|
| Manifold assembly(14) |
| S5 |
Assemblare a Rosemount 305 Manifold integrale |
★ |
| S6 |
Assemblare a Rosemount 304 Manifold o sistema di connessione |
★ |
| Elemento primario di montaggio integrato(13) ((14) |
| S3 |
Assemblare a Rosemount 405 Compact Orifice Plate |
★ |
| S4(15) |
Riunitevi a Rosemount Annubar.TMo Rosemount 1195 Orifice integrale |
★ |
| Dispositivi per sigilli(14) |
| S1(16) |
Assemblare in un unico sigillo Rosemount 1199 |
★ |
| S2(17) |
Mettete insieme due sigilli Rosemount 1199. |
★ |
| supporto di montaggio(18) |
| B4 |
supporto coplanare flange, tutto SST, 2-in. tubo e pannello |
★ |
| B1 |
supporto per flange tradizionale, CS, tubo da 2 pollici |
★ |
| B2 |
Supporto per la flange tradizionale, CS, pannello |
★ |
| B3 |
tubi con supporto piatto a flangia tradizionale, CS, 2 pollici (51 mm) |
★ |
| B7 |
Supporto di flange tradizionale, B1 con bulloni SST |
★ |
| B8 |
Supporto di flange tradizionale, B2 con bulloni SST |
★ |
| B9 |
B3 con bulloni SST, supporto per flange tradizionale |
★ |
| B.A. |
Supporto di flange tradizionale, B1, tutto SST |
★ |
| BC |
Supporto di flange tradizionale, B3, tutto SST |
★ |
| Certificazioni dei prodotti |
| E8 |
Certificazione ATEX a prova di fiamma e di polvere |
★ |
| I1(19) |
ATEX Sicurezza intrinseca e polveri |
★ |
| I.A. |
ATEX FISCO Sicurezza intrinseca; solo per il protocollo FOUNDATION Fieldbus o PROFIBUS PA |
★ |
| N1 |
ATEX Tipo n Certificazione e polveri |
★ |
| K8 |
ATEX a prova di fiamma, sicurezza intrinseca, tipo n, polvere (combinazione di E8, I1 e N1) |
★ |
| E4(20) |
TIIS a prova di fiamma |
★ |
| E5 |
FM a prova di esplosione, a prova di polvere |
★ |
| I5(21) |
FM intrinsecamente sicuro, non incitativo |
★ |
| IE |
FM FISCO intrinsecamente sicuro; solo per il protocollo FOUNDATION Fieldbus o PROFIBUS PA |
★ |
| K5 |
FM a prova di esplosione, a prova di polvere, intrinsecamente sicuro e divisione 2 |
★ |
| C6 |
CSA a prova di esplosione, a prova di polvere, intrinsecamente sicuro e divisione 2 |
★ |
| E6 |
CSA a prova di esplosione, a prova di polvere, divisione 2 |
★ |
| I6(9) |
CSA Sicurezza intrinseca |
★ |
| K6 |
CSA e ATEX a prova di esplosione, intrinsecamente sicuri e divisione 2 (combinazione di C6, E8 e I1) |
★ |
| E7 |
IECEx a prova di fiamma, a prova di polvere |
★ |
| I7 |
IECEx Sicurezza intrinseca |
★ |
| N7 |
Certificazione IECEx di tipo n |
★ |
| K7 |
IECEx a prova di fiamma, a prova di accensione da polvere, sicurezza intrinseca e tipo n (combinazione di I7, N7 ed E7) |
★ |
| E2 |
INMETRO a prova di fiamma |
★ |
| I2 |
INMETRO Sicurezza intrinseca |
★ |
| IB |
INMETRO FISCO intrinsecamente sicuro; solo per i protocolli FOUNDATION Fieldbus o PROFIBUS PA |
★ |
| K2 |
INMETRO a prova di fiamma, sicurezza intrinseca |
★ |
| E3 |
Cina a prova di fiamma |
★ |
| I3 |
Cina Sicurezza intrinseca |
★ |
| N3 |
Cina Tipo n |
★ |
| EM |
Regolamenti tecnici Unione doganale (EAC) |
★ |
| IM |
Regolamenti tecnici Unione doganale (EAC) Sicurezza intrinseca |
★ |
| KM |
Regolamenti tecnici Unione doganale (EAC) |
★ |
| KB |
FM e CSA a prova di esplosione, a prova di accensione da polvere, intrinsecamente sicuri e divisione 2 (combinazione di K5 e C6) |
★ |
| KD |
FM, CSA e ATEX a prova di esplosione, intrinsecamente sicuri (combinazione di K5, C6, I1 ed E8) |
★ |
| PE(22) |
Repubblica di Corea |
★ |
| IP(23) |
Repubblica di Corea |
★ |
| KPAltri prodotti |
Repubblica di Corea ignifughi, sicurezza intrinseca |
★ |
| Omologazione dell'acqua potabile(25) |
| DW |
Autorizzazione NSF per l'acqua potabile |
★ |
| Autorizzazioni a bordo(8) |
| SBS |
American Bureau of Shipping |
★ |
| SBV(26) |
Bureau Veritas (BV) |
★ |
| Numero SDN |
Det Norske Veritas |
★ |
| SLL(26) |
Lloyds Register (LR) |
★ |
| Trasferimento della custodia(27) |
| C5 |
Measurement Canada Accuracy Approval (disponibilità limitata a seconda del tipo e della portata del trasmettitore; contattare un rappresentante di Emerson). |
★ |
| Materiale di avvolgimento |
| L4 |
Fabbricazione a partire da prodotti della voce 8528 |
★ |
| L5 |
Fabbricazione a partire da materiali di cui all'allegato 1 del presente regolamento |
★ |
| L6 |
Fabbricazione a partire da materiali di cui all'allegato 3 |
★ |
| Opzioni di visualizzazione e interfaccia |
| M4(28) |
Display LCD con LOI |
★ |
| M5 |
Display LCD |
★ |
| Certificato di taratura |
| Quarto trimestre |
Certificato di taratura |
★ |
| Quartier generale(29) |
Certificato di taratura e certificato di verifica GOST |
★ |
| QP |
Certificazione di taratura e sigillo a prova di manomissione |
★ |
| Certificazione della tracciabilità dei materiali |
| Q8 |
Certificazione di tracciabilità dei materiali secondo EN 10204 3.1 |
★ |
| Certificazione della qualità per la sicurezza(27) |
| QS |
Certificato di utilizzo precedente dei dati FMEDA |
★ |
| QT |
Sicurezza certificata secondo IEC 61508 con certificato FMEDA |
★ |
| Taste di configurazione |
| D4(27) |
Zero e span analogici |
★ |
| DZ(30) |
Verniciatura digitale a zero |
★ |
| Protezione transitoria(8)(31) |
| T1 |
Blocco terminale di protezione transitoria |
★ |
| Configurazione del software(30) |
| C1 |
Configurazione software personalizzata (per cablati, vedere Rosemount 3051Scheda dati di configurazione. Per il wireless, vedere il Rosemount 3051 WirelessScheda dati di configurazione- Sì. |
★ |
| Potenza di uscita bassa |
| C2 |
0.8?? 3.2 uscita Vdc con segnale digitale basato sul protocollo HART (disponibile solo con codice di uscita M) |
★ |
| Calibrazione della pressione di misura |
| C3 |
Calibrazione del calibro (solo Rosemount 3051ca4) |
★ |
| Livelli di allarme(27) |
| C4(32) |
Livelli di uscita analogici conformi alla raccomandazione NAMUR NE 43, di allarme elevato |
★ |
| Cn(32) |
Livelli di uscita analogici conformi alla raccomandazione NAMUR NE 43, basso livello di allarme |
★ |
| CR |
Alarme personalizzate e livelli di segnale di saturazione, allarme elevato (richiede C1 e Rosemount 3051)Configurazione Fogli di dati) |
★ |
| CS |
Alarme personalizzate e livelli di segnale di saturazione, basso allarme (richiede C1 e Rosemount 3051)Configurazione Fogli di dati) |
★ |
| CT |
Alerta di bassa frequenza standard Rosemount |
★ |
| Prova di pressione |
| P1 |
Prova idrostatica con certificato |
|
| Area di processo di pulizia |
| P2 |
Pulizia per servizi speciali |
|
| P3(33) |
Pulizia per < 1 ppm di cloro/fluoro |
|
| Adaptatori di flange(34) |
| DF |
1⁄2 ¢14 Adaptore di flange NPT |
★ |
| Valvole di ventilazione |
| D7 |
Flancia coplana senza portate di scarico/ventilazione |
|
| DC |
Porti lasciati aperti - Nessuna |
|
| Collegamento del condotto(8) |
| DO |
316 tappo del condotto SST |
★ |
| RC1⁄4 RC1⁄2 connessione di processo(35) |
| D9 |
Flancia RC1⁄4 con adattatore di flangia RC1⁄2 - SST |
|
| Pressione massima della linea statica |
| P9 |
4500 psig (310,26 bar) limite di pressione statica (Rosemount 3051CD Intervalli 2 ̊5 solo) |
★ |
| Vattone a terra(8) ((36) |
| V5 |
Montaggio esterno della vite a terra |
★ |
| Finitura superficiale |
| Q16 |
Certificazione di finitura superficiale per sigilli sanitari a distanza |
★ |
| Rapporti sulle prestazioni del sistema complessivo |
| QZ |
Relazione di calcolo delle prestazioni del sistema di sigillamento remoto |
★ |
| connessione elettrica di condotto(8) |
| GE |
M12, 4-pin, connettore maschio (eurofast)®) |
★ |
| GM |
Un connettore maschile di dimensioni mini, a 4 pin (minifast)®) |
★ |
| NACE®certificato(37) |
| Q15 |
Certificato di conformità alla NACE MR0175/ISO 15156 per materiali bagnati |
★ |
| Q25 |
Certificato di conformità alla NACE MR0103 per materiali bagnati |
★ |
| Temperatura fredda(38) |
| BR5(39) |
Operare a temperatura fredda a 58 °F (50 °C) |
★ |
| BR6(40) |
Operare a temperatura fredda a 76 °F (60 °C) |
★ |
| Configurazione di revisione HART (richiede il codice di uscita A del protocollo HART)(3) |
| HR5 |
Configurato per HART Revision 5 |
★ |
| HR7 |
Configurato per HART Revision 7 |
★ |
| Numero di modello tipico: 3051CD 2 A 2 2 A 1 A B4 |
|
Buono servizio in WTL:
> Offriamo alta qualità, consegna rapida, prezzo competitivo per Mitsubishi Servo Motor e Servo Drive.
> Invia la tua RFQ per ottenere l'ultimo prezzo.
> Normalmente, spediamo gli articoli in 1-2 settimane dopo aver ricevuto il pagamento.
> Possiamo spedire via UPS/DHL//EMS/Fedex. Si prega di contattarci e utilizzeremo le modalità preferite.
> Abbiamo un grande magazzino e i prezzi sono variabili, quindi a volte i prezzi che pubblichiamo non sono accurati.
Se necessario, contattateci per i prezzi specifici.
Il nostro marchio principale:
Il tuo messaggio deve contenere da 20 a 3000 caratteri!
