1746-OB32 - In di riserva | Moduli introdotta dello SpA SLC 500 di Allen Bradley e di uscita discreti
Circa 1746-OB32
Il 1746-OB32 è un modulo di uscita di Digital di Manica 32 da AB. È un modulo di uscita a corrente debole ad alta densità di CC, compatibile essere andatoe d'accordo qualunque scanalatura disponibile di 1746 telai eccetto la scanalatura 0. La tensione lo ha prodotto fornisce è CC 24V. Il 1746-OB32 ha 32 uscite con 16 punti per comune ed ha una tensione operativa di sourcing che varia fra 5 e la CC 50V. Il modulo 1746-OB32 disegna 0.19A della corrente della superficie posteriore a CC 5V e fornisce un isolamento del circuito di uscita provato a CA 1500V per 1 minuto. Ha un tempo di ritardo massimo del segnale di 0.1ms dentro SOPRA e 1ms dentro FUORI dal modo e dalla perdita massima della corrente del circuito FUORI nello stato è 1mA.
Il 1746-OB32 ha 0.25A a 0-60 gradi. Corrente nominale centigrado su ogni punto dell'uscita ed il carico corrente minimo di 1mA per ogni canale di uscita. Il modulo ha una corrente nominale media 8A e una corrente 2A per terreno comunale. La perdita massima di tensione nel circuito in sullo stato è 1.2V a 0.5A ed ha un impulso di 1.0A per 1ms ripetibile ogni 2s attraverso ogni punto dell'uscita, una dissipazione di potere di 0.172W per punto e una dissipazione di calore totale del modulo di 6.45W. Le gamme di temperatura di funzionamento 1746-OB32'S fra 0 e 60 gradi. Celsius (32 e 140 gradi. Fahrenheit) umidità senza condensazione 5-95% e può resistere ad una scossa e ad una vibrazione di funzionamento di 30G e di 2.5G rispettivamente a 10-200Hz. Ha corrente alternata - l'UL e l'UL hanno elencato l'attrezzatura industriale di controllo per classe I, divisione 2, gruppi A, B, C, certificazione pericolosa di posizioni di D ed è stimate all'immunità di rumore standard del NEMA ICS 2-230.
Il 1746-OB32 è i trentadue (32) moduli introdotti discreti del canale che è fabbricato da AB per la piattaforma del regolatore di SLC 500.
Caratteristiche tecniche per 1746-OB32
| Produttore |
Rockwell Automation |
| Marca |
AB |
| Numero del pezzo/catalogo no. |
1746-OB32 |
| Serie |
SLC 500 |
| Tipo del modulo |
Modulo di uscita di CC di Digital |
| Uscite |
32 |
| Gamma di tensione |
5-50 volt di CC |
| Corrente/uscita |
0.5-0.25 amp |
| No. delle uscite |
Trentadue (32) |
| Corrente/modulo |
8 amp |
| Punto per terreno comunale |
Sedici (16) |
| Corrente della superficie posteriore (5 volt) |
190 milliampère |
| Uscita nominale |
24VDC |
| Applicazioni |
A corrente forte |
| Applicazioni |
A corrente forte |
| Corrente della superficie posteriore |
(5 volt) 190 mA |
| Risposta di punto |
60 millisecondi dentro, 2,5 millisecondi fuori |
| Ritardo del segnale, SOPRA |
0,1 spettrografie di massa |
| UPC |
10662468092903 |
| Ritardo del segnale, FUORI |
spettrografia di massa 1,0 |
| UNSPSC |
32151705 |
| Protezione elettronica |
Nessun |
Questo modulo soprattutto è inteso per l'eccitazione o l'attuazione dei dispositivi discreti quale Lamps pilota, i cicalini, Horn, sirena e l'attuazione dei dispositivi quali il solenoide, i motori ed altri dispositivi. La tensione in uscita di questo modulo è 24VDC che può essere fissato direttamente ai dispositivi citati li ha forniti è all'interno della gamma di tensione di funzionamento di 5-30VDC. Se, i dispositivi di uscita non sono compatibili con l'uscita di CC, specificamente se funziona con una tensione CA, questo modulo può ancora essere usato implementando la funzione d'interposizione. Con l'interposizione, un relè con una bobina 24VDC è il carico collegato a questo modulo. Il normalmente aperto (N.O) o i contatti normalmente chiusi (N.C.) è collegato alla tensione CA. Nei vecchi sistemi metallici in cui i rumori elettrici sono presenti, interporre può anche essere usata come isolamento esterno del modulo. Ciò protegge il modulo da danno esterno o da comportamento indesiderato dovuto la messa a terra difficile ed i collegamenti di vecchi sistemi dovuto le riparazioni e la modifica non documentate.

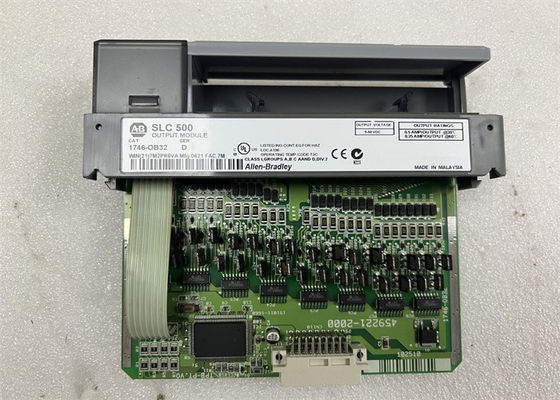

Questo modulo spedisce con un blocchetto terminali smontabile (RTB), l'etichetta ottale della porta, una luce di 32 LED dedicata per ogni canale e una barra colore-codificata del modulo in cui il numero del pezzo è visualizzato. Un AB ha fatto 1746-N3 o 1492 sistemi fissanti. Questo il connettore o i sistemi di cablaggio è compatibili affinchè questo modulo assicuri che il termine adeguato e la dimensione adeguata del cavo in usato in questo inoltre impedisca i collegamenti impropri poichè è premontato ed assicuri che la porta del modulo sia capace di riguardare i collegamenti terminali. Altri cavi possono anche essere usati tuttavia, grandi dimensioni del cavo più occuperanno il pannello frontale che lo renderà difficile eseguire la risoluzione dei problemi anche, chiudono la porta del modulo.
Descrizione tecnica di 1746-OB32
Il AB 1746-OB32 è un modulo di uscita di CC di SLC 500 Digital. Questo modulo di uscita di CC di Digital ha una gamma di tensione di 5-50 volt di CC e di 32 uscite. Ha una corrente della superficie posteriore (5 volt) di 190 milliampère.
Rassegne per 1746-OB32
Valutazione dell'ingresso/uscita
«Il più alto numero delle uscite disponibili per questo tipo di modulo. » - FARE tecnologia del rifornimento
Gamma di tensione
«Raggio d'azione tipico per la maggior parte dei moduli. Questo stile non dovrebbe prendere alcune modifiche importanti. » - FARE tecnologia del rifornimento
Fuso
«Questo modulo non è protetto da un fusibile che è in conformità con l'alimentazione. » - FARE tecnologia del rifornimento
Rassegna del prodotto
«Il 1746-OB32 è i trentadue (32) moduli di uscita ad alta densità del canale. Ha numero molto più alto dei canali di uscita confrontati a 1746-OB16 che ha soltanto otto. I moduli ad alta densità quale 1746-OB32 tuttavia, richiede l'uso di cablaggio dei connettori o facoltativamente essere usato con 1492 sistemi fissanti. Questi sono cavi premontati per assicurare il terminale veloce e sicuro del segnale. 1746-OB16 può anche essere usato con il sistema 1492 dei collegamenti tuttavia, modifiche deve essere fatto. » - FARE tecnologia del rifornimento
