Trasportatore stile scatola ridondante dell'ingresso/uscita del modulo di alimentazione IC200CHS002J GE
Dettagli rapidi ridondanti del modulo di alimentazione
Marca GE Fanuc
Serie Versamax
Produttore GE Intelligent Platforms (precedente); Emerson Automation (corrente)
Numero del pezzo IC200CHS002
Serie VersaMax
Numero del pezzo IC200CHS002
Tipo di prodotto trasportatore stile scatola dell'ingresso/uscita del terminale
Terminali stile scatola 36
Modulo del trasportatore dell'ingresso/uscita di descrizione di prodotto
Stile della scatola di stile del modulo del trasportatore
Altezza di dimensioni: una lunghezza di 133,4 millimetri (5,25 dentro): 66,80 millimetri (2,63 dentro)
Singola dimensione 2,1 mm2 - 0,36 mm2 del filo di rame
Tipo di termine del campo integrato
Dimensione doppia del filo di rame fino a 0,86 mm2
No. del terminale dei terminali 36
Il terminale serra 0,37 - 0,45 libbre su un piede
Dimensione compatibile del cavo AWG # 14 all'AWG #22 per il singolo collegamento del cavo; AWG #18 per due (2) collegamento del cavo
Per potere/8 amp correnti al suolo
Valutazione di tensione 0-264 VCA
Per amp correnti del punto 2
Valutazione corrente, per punto 2 ampèri
Valutazione corrente per terra e segmento di potere 8 ampèri
Valutazione transitoria di tensione fino a 300 VCA
Montaggio della ferrovia di BACCANO
Montaggio dell'orizzontale di orientamento
Montaggio l'alto e del basso di spazio: 2 pollici (5.1cm) di lato: A 1 pollici (2.54cm)
ALTRI PRODOTTI SUPERIORI
| Motore di Yasakawa, SG del driver |
Motore HC-, ha di Mitsubishi |
| Moduli 1C-, 5X- di Westinghouse |
Emerson VE, kJ |
| Honeywell TC, TK |
Moduli IC di GE - |
| Modulo di ABB |
Modulo 1756-, 1759 di ab - touch screen 2711- |
| SIG. dell'azionamento di Mitsubishi, motore ha -, HC |
Emerson MoudlesVE-, kJ - |
| Motore A0-, azionamento di Fanuc |
Trasmettitore EJA- di Yokogawa |
| Trasmettitore 3051- di Rosemount |
Modulo 140- di Schneider |
| Motore di Panasonic, azionamento MH |
Modulo 6ES-, touch screen 6AV- di Siemens |
Descrizione di prodotto del modulo di alimentazione ridondante

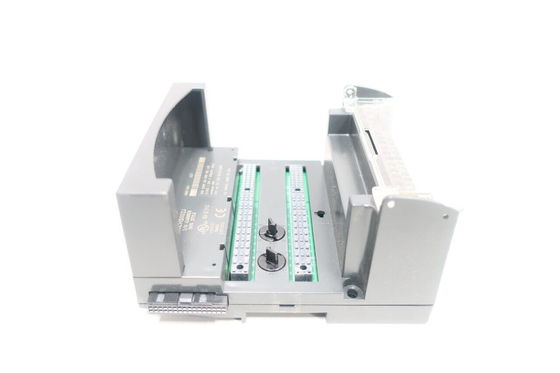

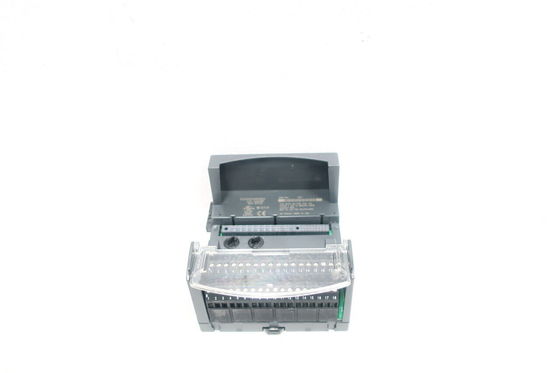

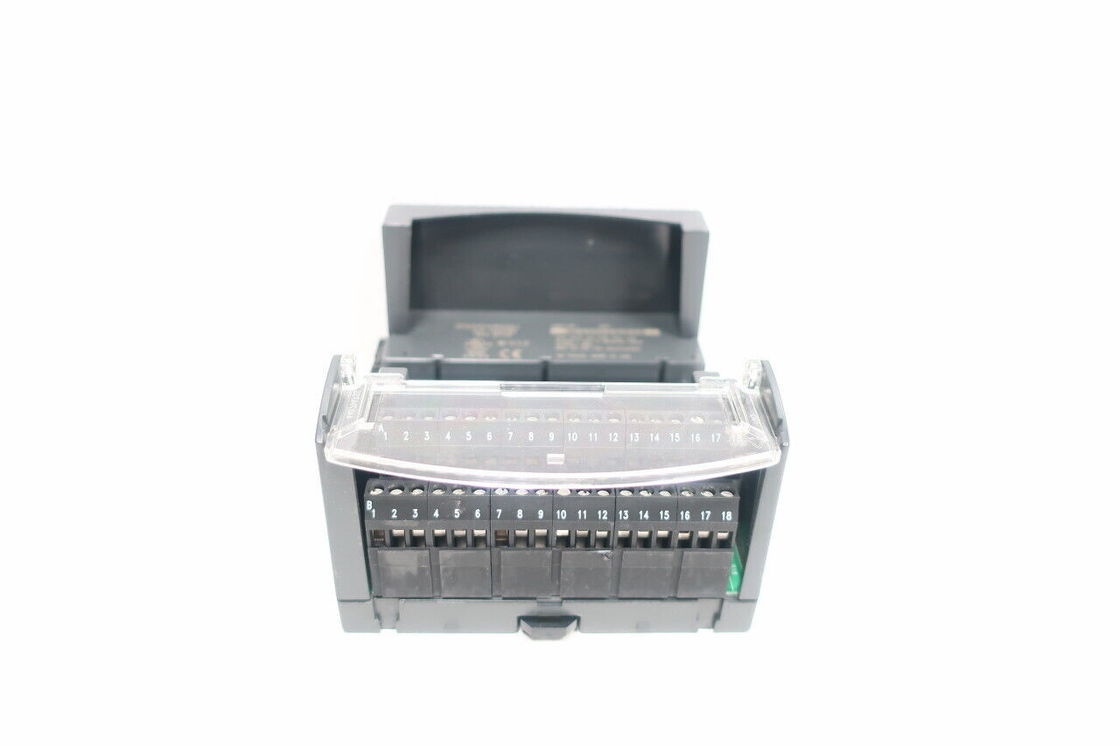

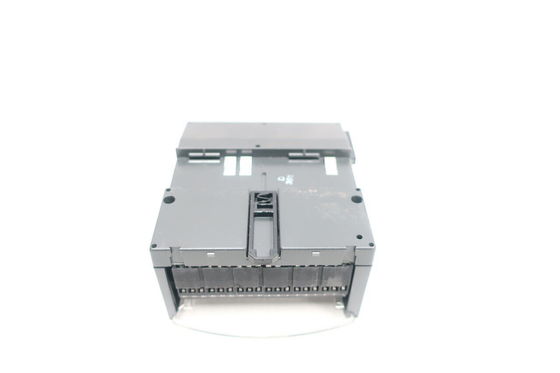

IC200CHS002 è un trasportatore stile scatola dell'ingresso/uscita manifatturiero dal GE Fanuc per la sua serie di VersaMax. Questo trasportatore è compreso 36 terminali stile scatola di IEC. Il IC200CHS002 fornisce le comunicazioni della superficie posteriore, il montaggio ed i collegamenti del campo per un modulo di ingresso/uscita.
Il IC200CHS002 ha molte caratteristiche compreso la sua capacità di sostenere i collegamenti per un massimo di 32 punti dell'ingresso/uscita più i 4 collegamenti di potere comuni. Il trasportatore è fornito di un insieme dei comandi di chiusura facilmente stabiliti per assicurare l'installazione adeguata del tipo corretto del modulo. Le chiavi sono fissate per abbinare la chiusura al seminterrato del modulo ed il maschio del trasportatore--trasportatore/fermagli facilita l'installazione rapida dei collegamenti alla superficie posteriore senza il bisogno dei cavi o degli strumenti supplementari. Un foro del fermo del modulo è usato per fissare il modulo al trasportatore e una porta a battente protettiva trasparente riguarda i terminali fili. Una striscia terminale dell'ingresso/uscita ausiliario permette l'uso dei punti di collegamento trasportati supplementari.
Durante il montaggio, il IC200CHS002 rompe facilmente sui 7,5 millimetri x la ferrovia di BACCANO di 35 millimetri. È importante frantumare elettricamente la ferrovia di BACCANO per assicurare la protezione di contabilità elettromagnetica. La ferrovia deve avere un rivestimento resistente alla corrosione conduttivo, preferibilmente non dipinto. Per quelle applicazioni che richiedono la resistenza massima alla vibrazione ed alla scossa meccaniche, il IC200CHS002 deve pannello-essere montato. Durante il filo per telefono da campo, ogni terminale dovrebbe accomodare un'AWG solida di /stranded di 14 ad un'AWG di 22 o due cavi fino ad un'AWG di 18.
